化工設備吊耳的常見問題（二）：軸式吊耳

時間：2020-09-30 來源：盧梭說壓力容器 瀏覽：
接之前的文章《化工設備吊耳常見問題（一）：缺少溜尾吊耳》。
本文同樣整理自：鄒衛清. 大件吊裝設備吊耳常見問題分析[J]. 化肥設計, 2020, 58(1). 作者單位：五環工程
軸式吊耳多作為立式設備的主吊耳使用，較少用于臥式設備的主提升吊耳或立式設備的溜尾吊耳。軸式吊耳在設備上的位置取決于設備及附屬結構、吊裝時設備受力和吊裝空間等因素。

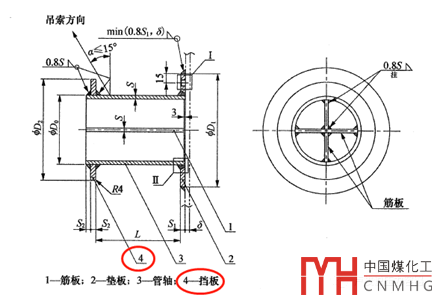

設計人員通常都是根據GB/T 21574設計選用相應的吊耳，吊耳自身的強度和局部應力的核算都能保證，但是在吊裝實施過程中，考慮到具體的安全操作和增加可靠性等因素的影響，會對吊耳和設備采取必要的補強措施，主要包括三種情況：
1. 軸式吊耳外側擋板加固
軸式吊耳外側的擋板主要是用于防止繞軸的繩索從吊耳上滑脫，一般情況下，擋板所受的水平力并不大，按照標準尺寸設計選用并無大礙，但在實際吊裝過程，還經常需要對擋板采取加強措施，原因為：
a）在吊裝過程中有時為了避免繩索和吊耳上方的設備附件及接管相碰，會選擇較長的平衡梁，使得掛在吊耳上的繩索與設備軸線夾角變大，從而造成繩索和吊耳上方的設備筒壁間距變大，這會導致繩索擠壓吊耳外擋板的力變大。
b）還有一種在吊裝過程中常見的情況，掛在吊耳上的繩索會在設備直立過程中緩慢偏向設備一側（因設備的接管、人孔等質量分布不均所致），造成一側吊耳上的繩索靠近設備筒壁，另一側吊耳上的繩索擠壓擋板的力變大。
這兩種情況，會導致吊裝繩索施加給擋板的水平力變大，使得薄弱的擋板有失效的風險。
c）另外，根據單個吊耳額定載荷選用相應的鋼絲繩索后，會發現幾乎所有鋼絲繩的直徑都比對應吊耳擋板的有效高度大，在設備由水平變直立過程中，鋼絲繩存在繞上擋板而滑脫的安全風險，且鋼絲繩被擋板刃角割傷的風險也相應增加。

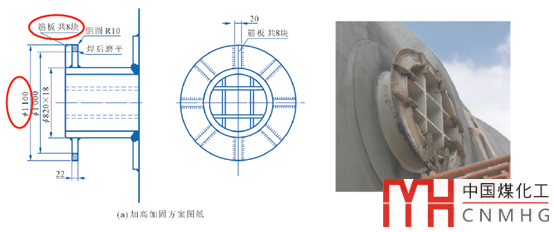

具體的加強措施為：在軸式吊耳原有擋板的高度上再增加一圈環板、筋板，如下圖所示：
2. 軸式吊耳內側增加擋板
在設備的吊裝過程中，有時還要考慮防止繩索向靠近設備筒體的方向滑動。即使設備吊耳足夠長、吊裝繩索足夠外張，在設備吊裝過程中，一旦繩索因質量分布不均，向內側滑動，設備本體上的附件、接管就難免阻礙吊裝繩索，產生吊裝安全風險。

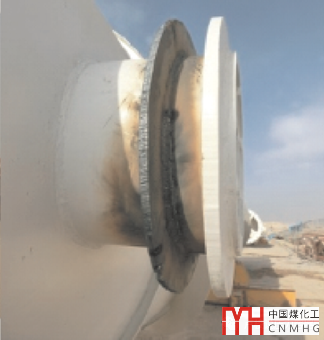

為了避免這類情況的發生，有時會考慮在吊耳上靠近設備筒體的相應位置增加擋板，以防止吊裝過程中繩索向靠近設備筒體的方向滑動。此時，內側擋板就起到了限位的作用，規避了上述風險，提高了吊裝安全性，如下圖所示：
3. 繩索與設備附件相碰的處理辦法
在吊裝時，采用軸式吊耳的立式設備最常碰到的問題是，吊裝繩索和吊耳上方的設備附件相碰，這些附件通常是管口、梯子平臺支撐、管支架、保溫支撐或加強圈、頂部吊柱支撐等。針對這類問題，拆除和切割影響吊裝的附件是最常用的處理辦法，但類似人孔、主要大口徑接管就不能采用此方法。
文獻舉了個例子：某項目吊裝策劃階段，發現一臺高塔設備的主吊耳上方有一個人孔與吊耳所在方位臨近，人孔法蘭在設備立直前有可能擦碰吊裝繩索，且在設備直立后有很大概率會扛住吊裝繩索，導致設備無法完全直立就位。最后，現場將軸式吊耳上部繩索從一定位置綁扎起來，如下圖所示，防止繩索張開就能避免吊裝時繩索和人孔相碰。這種方法既避免拆除切割設備附件（實際不可切割），又保證了吊裝的安全性、可行性。
