現場調試的第一步，是要對各種輸入/輸出信號進行測試（IO測試）。這個過程，有時候不是一帆風順的。可能你會發現，當你按下某個按鈕時，輸入模塊并沒有接收到信號，這是什么原因呢？

造成信號模塊接收不到信號的原因基本上可以概括為兩種：1）電工接線錯誤。2）圖紙繪制錯誤。

第一種情況：電工接線錯誤。這種情況只能在現場按照圖紙逐步排查了，工作量可能會比較大，現場調試的辛苦也可見一斑。

第二種情況：圖紙繪制錯誤。這可能是由于設計人員的失誤或者對模塊接線沒搞清楚。排查這種錯誤就需要現場調試人員很熟悉所使用的模塊接線圖，從而才能發現圖紙的錯誤，盡快完成調試工作。

在西門子ET200S的系統中，同樣的底板模塊，連接不同的信號模塊，其接線方式是不同的。也就是說，雖然接線端子是在底板模塊（TM）上，但是對接線端子的定義是取決于插接的信號模塊的。

我們以4路數字量輸入（4DI）模塊和8路數字量輸入（8DI）模塊為例，兩者都連接到相同的底板模塊TM-E15C26-A1，看看接線有什么不同？

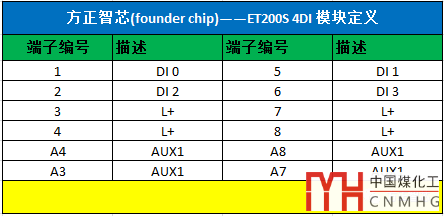

先來看看4路數字量輸入（4DI）模塊的引腳定義圖：

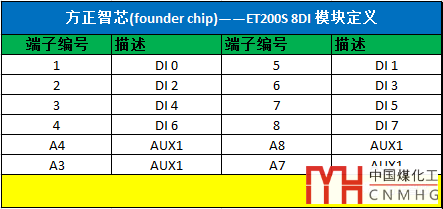

再來看看8路數字量輸入（8DI）模塊的引腳定義圖：

看到了嗎？同樣都是TM-E15C26-A1，連接4 DI模塊的時候，3號端子是L+（24V）；而插接8 DI模塊的時候，3號端子是DI 4的輸入通道；

別小看這種不同，如果你的電氣基礎不扎實，或者對模塊接線端子不清晰，當現場接線出現問題的時候，可能會耽誤你很長的排查時間。如果工期緊，還可能會產生不小的壓力。接線是調試的基本功，所以，平時多看看手冊，打好基礎，現場處理問題就不那么被動了。
