一個好的總線模塊，不僅要能夠提供穩定可靠的功能，還需要在系統出現故障時，能方便快速的告知故障產生的原因，這就是常說的診斷功能。在前面的文章中我們對費斯托（Festo）的CPX電氣終端Profinet總線節點模塊FB33進行了介紹（參看：如何使用CPX電氣終端的Profinet總線節點模塊-FB33），今天這篇文章，我們來看看FB33的診斷功能。

FB33支持多種診斷功能，包括LED診斷、狀態位診斷、IO接口診斷（STI）及Profinet在線診斷等。關于LED燈的診斷功能，我們在前面的文章已經有所介紹，今天這篇文章，我們主要討論下狀態位診斷功能。

開啟狀態位診斷需要兩個條件：首先要使用總線模塊的撥碼開關（DIL）激活狀態位診斷功能；其次要在Step7的硬件配置中進行相應的硬件配置。

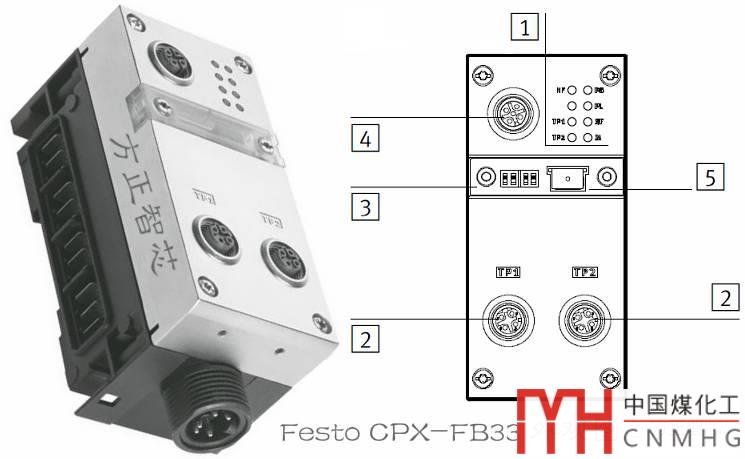

先來回顧下FB33的外觀圖：

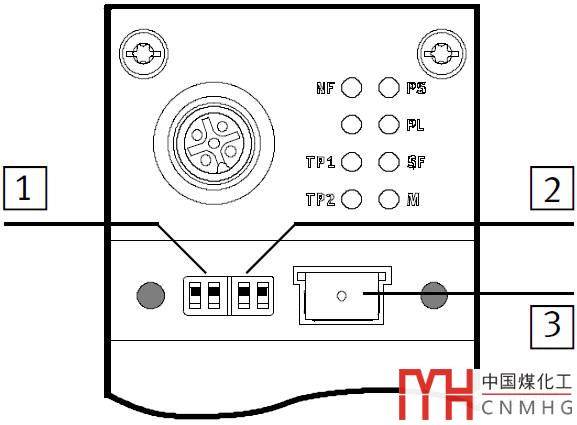

圖中“3”指示的位置，就是FB33的撥碼開關（DIL），它是由兩組（每組兩個撥碼，總計4個）撥碼組成。下面這張圖看起來會比較清晰：

上圖中1和2是兩組撥碼開關，從左往右的編號依次為1.1、1.2、2.1和2.2。第1組（1.1和1.2）用來設置總線節點的運行模式；第2組（2.1和2.2）用來設置診斷模式（在Remote IO模式下）。把開關撥到上方表示接通（ON），撥到下方表示關閉（OFF）。

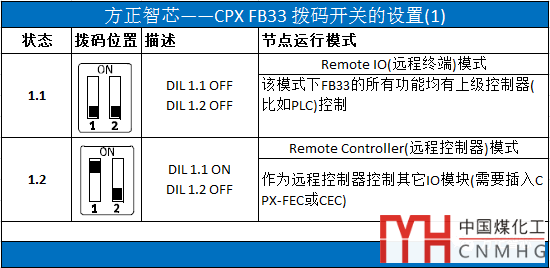

第一組撥碼開關用來設置總線節點的運行模式。CPX-FB33支持兩種運行模式：遠程終端（Remote IO）模式和遠程控制器（Remote Controller）模式，設置的方式如下圖：

第二組撥碼開關用來設置模塊的診斷模式。CPX-FB33支持四種模式：診斷關閉、狀態位診斷、IO接口診斷（STI）及預留功能。具體設置方法如下圖：

要激活狀態位診斷功能，撥碼開關的應選擇上面兩個表格的狀態1.1和2.2。

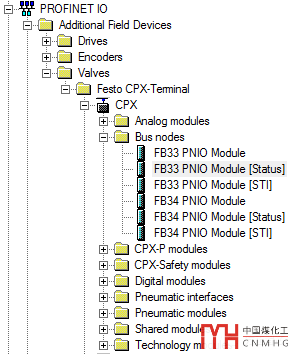

硬件上撥碼開關設置好之后，在Step7的硬件組態中還需要選擇正確的硬件配置。FB33有三種硬件模式，使用狀態位診斷功能需要選擇“FB33 PNIO Module[Status]”，如下圖：

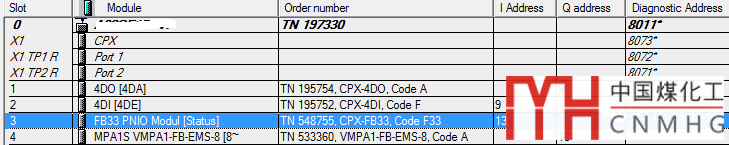

組態后的FB33的輸入地址（I address），就是診斷字節的地址，如下圖：

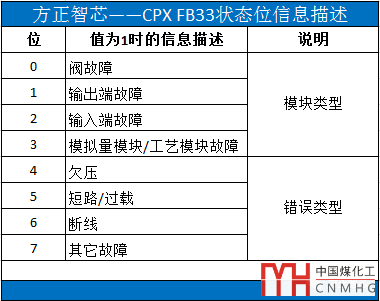

診斷字節的8個位表達的錯誤信息如下圖：

當總線節點沒有錯誤時，診斷字節的值為0（bit0~bit7均為0）。

好了，關于FB33的狀態位診斷就先聊到這里了。
