SINAMICS是西門子新一代變頻驅動平臺，包括三個系列的產品：V系列、G系列和S系列。V系列提供用于運動/伺服控制的產品；G系列屬于通用型變頻器，可用于一般的調速控制場合；S系列屬于高端型變頻器，即可用于速度控制，也可用于運動/伺服控制。

SINAMICS G系列包括G120和G150，今天這篇文章我們來聊聊G120系列變頻器。

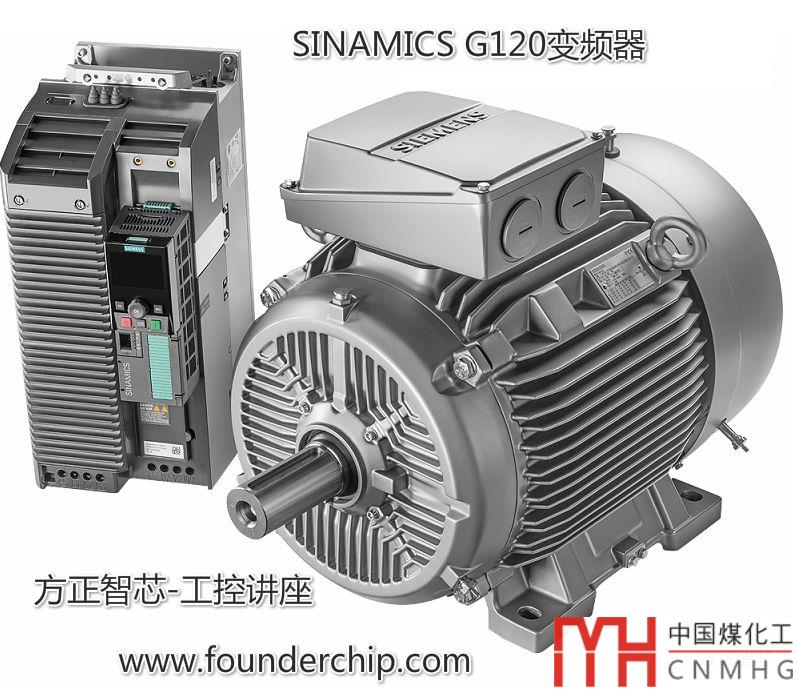

SINAMICS G120變頻器由控制單元（Control Unit）和功率模塊（Power module）組成。

控制單元（Control Unit）用來控制并監測與其連接的電動機。控制單元有很多類型，可以通過不同的現場總線（比如：Modubus-RTU，Profibus-DP，ProfiNet，DeviceNet等等）與上層控制器（PLC）進行通信；

功率模塊（Power module）用來為電機和控制模塊提供電能，實現電能的整流與逆變功能，其銘牌上有額定電壓、額定電流等技術數據。

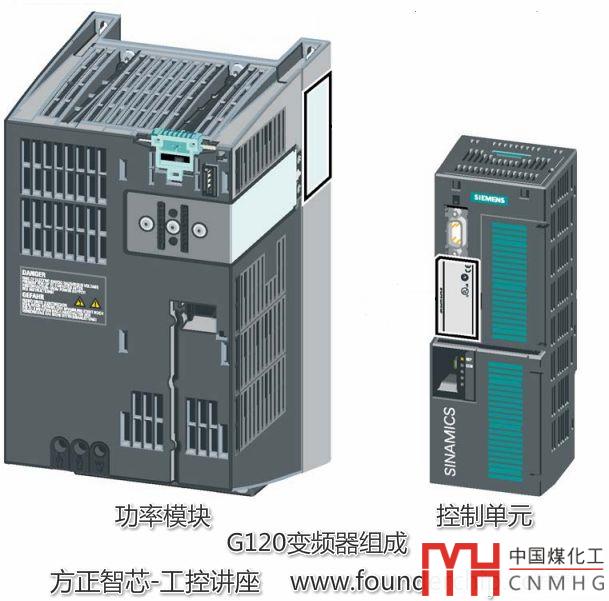

下面這張圖，是G120功率模塊和控制單元的外觀圖：

G120的控制單元包括CU230系列、CU240系列和CU250系列。我們以CU240E-2PN為例，介紹下控制單元的命名規則：

• CU：Control Unit的縮寫，表示【控制單元】；

• 240：系列號；

• E：經濟型；其它類型包括：B（基本型）、S（高級型）、T（工藝型）、P（風機水泵型）。

• 2：表示SINAMICS開發平臺；若名稱中沒有"2"則表示MicroMaster開發平臺；

• PN：支持ProfiNet總線；其它類型包括：HVAC（USS，Modbus-RTU）、DP（Profbus-DP總線）、IP（Ethernet-IP協議）、DEV（DeviceNet總線）、CAN（CANopen協議）；

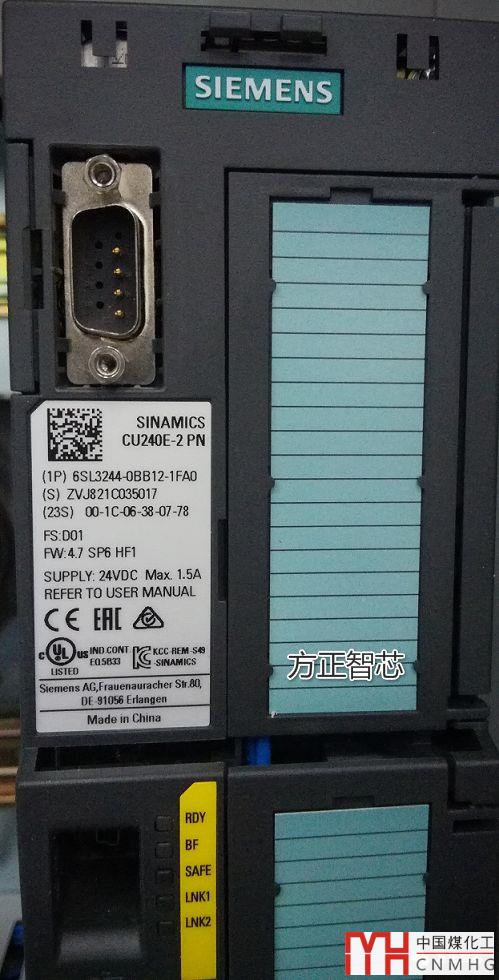

如果控制單元集成了故障安全功能，則會在名稱后面加上"F"，比如：CU240E-2PN-F。下面這張圖，是CU240E-2PN前面板的外觀圖：

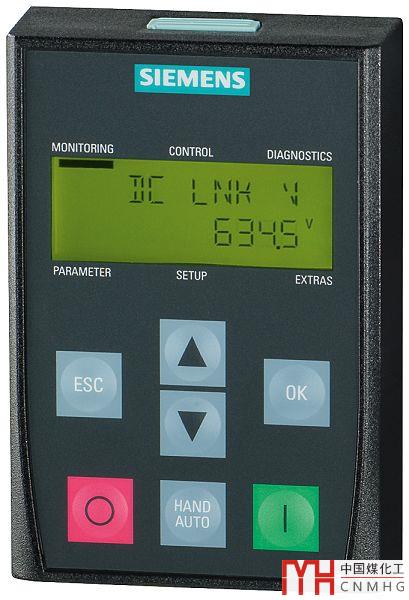

控制單元可以安裝兩種不同的操作面板：BOP和IOP。BOP是英文“Basic Operator Panel”的縮寫，中文翻譯為“基本操作面板”。BOP有一塊小的液晶顯示屏，用來顯示參數、診斷數據等信息；面板的下方有“自動/手動”、“確認/退出”等按鍵，可以用來設置變頻器的參數并進行簡單的功能測試。BOP-2面板的外觀如下圖：

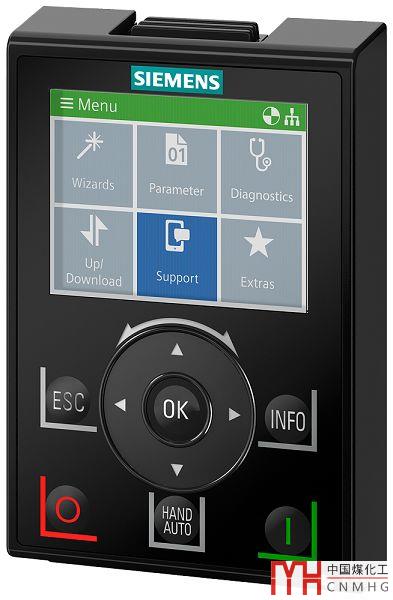

IOP是英文“Intelligent Operator Panel”的縮寫，中文翻譯為“智能操作面板”。IOP的顯示液晶屏比BOP的大，采用文本和圖形顯示，界面提供參數設置、調試向?qū)?、診斷及上傳/下載功能，有助于直觀地操作和診斷變頻器；IOP可直接卡緊在變頻器上或者作為手持單元通過一根電纜和變頻器相連，可通過面板上的手動/自動按鈕及菜單導航按鈕進行功能選擇，操作簡單方便。IOP-2的外觀如下圖：

SINAMICS G120的功率模塊（Power Module）包括PM230、PM240和PM250。

功率模塊根據其功率的不同，可以分為不同的尺寸類型：編號從FSA到FSF。其中FS表示“Frame Size”，即“模塊尺寸”，A到F代表功率的大?。?span>依次遞增）。

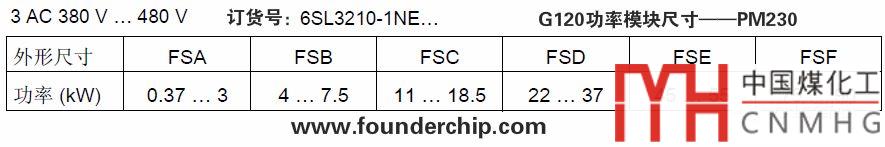

PM230的防護等級為IP20，包括不帶濾波器和帶有集成的A級電源濾波器兩種類型。其尺寸如下表：

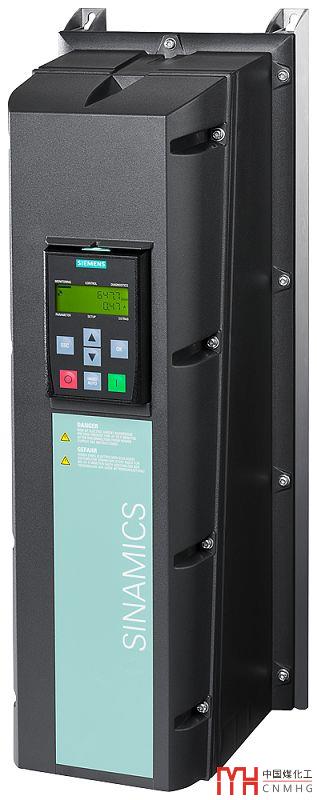

PM230還有一種防護等級為IP54/55的模塊，適用于風機、泵類負載，其外觀如下圖：

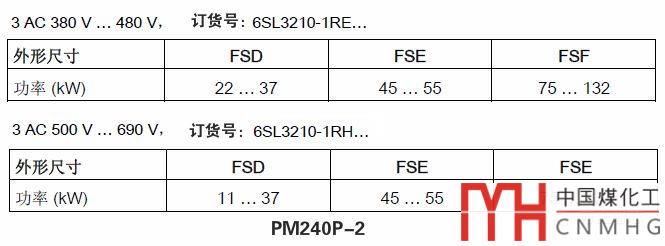

PM240有PM240-2和PM240P-2兩種類型，PM 240-2又包括不帶濾波器和帶有集成的A級電源濾波器兩種不同的類型。PM240-2可通過一個外部制動模塊實現制動；PM240P-2適用于風機、水泵類負載，其不同類型見下表：

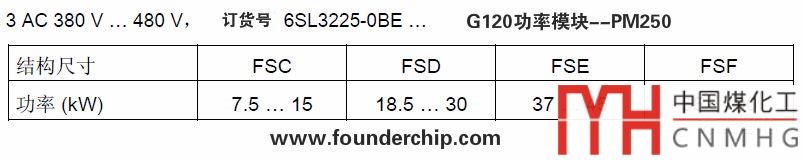

PM250有不帶電源濾波器和帶有集成的A級電源濾波器兩種類型，帶有電能回饋模塊，可以將制動產生的能量回饋電網。其尺寸類型見下表：

好了，關于西門子SINAMICS G120變頻器就先聊到這里
