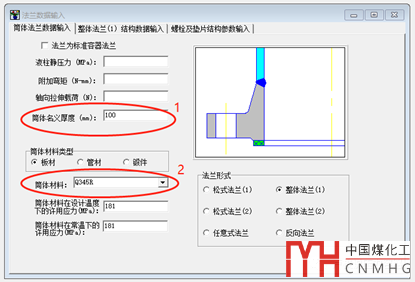

一、SW6整體法蘭計算界面如下，紅圈1處，程序要求輸入與法蘭錐頸小端對接的筒體厚度，為啥？

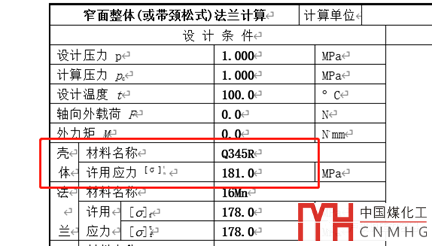

其實，要求輸入“筒體名義厚度” （上圖圈1）、”筒體材料” （上圖圈2），只是為了確定筒體材料的許用應力，見下圖中“殼體的許用應力”。
GB/T150.3的法蘭計算方法認為，法蘭的軸向應力（彎曲應力）在錐頸的大端或小端，并通系數f來體現，如果f>1則法蘭最大軸向應力在錐頸小端，f=1則在大端。（f由法蘭環內徑、錐頸大小端厚度、錐頸高度查圖確定。）

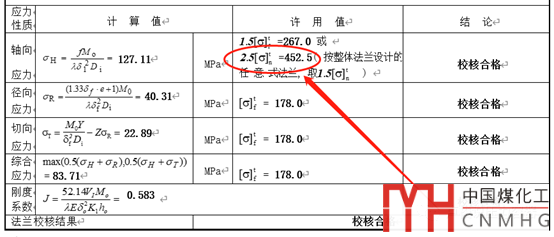

若f>1，即最大軸向彎曲應力在小端，而小端是與殼體對接的，所以在校核此處應力水平的時候，需要同時考慮法蘭、殼體的許用應力。因?yàn)闅んw離法蘭環較遠，所以標準將其放寬到2.5倍的殼體許用應力。如果殼體許用應力比法蘭小得多的時候，它有可能是會起控制作用的。（注意法蘭計算內容是不包括直邊段的）

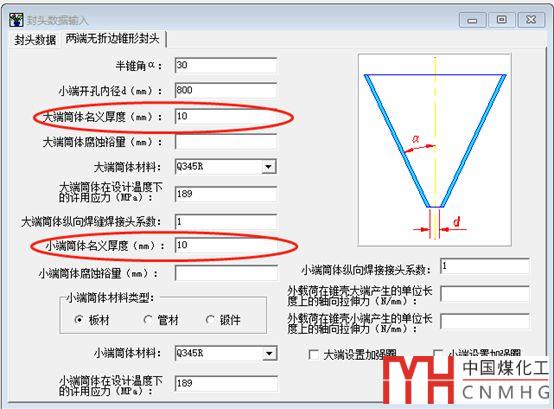

二、SW6的錐殼計算也有類似的情況，要求輸入大端、小端的筒體厚度，同樣這只是為了確定確定筒體的許用應力。

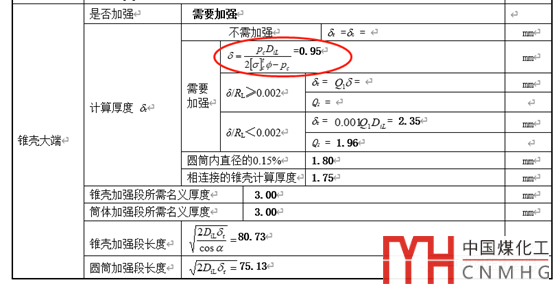

以大端為例，這個筒體的許用應力主要用于加強計算，并用于確定所需加強面積，下圈紅圈處SW6計算書顯示的公式貌似有誤，其中的許用應力下標應為s，即筒體的許用應力[σ]s，而不是c錐殼材料的[σ]c。

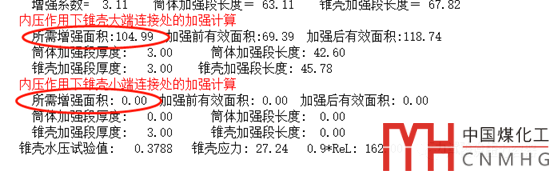

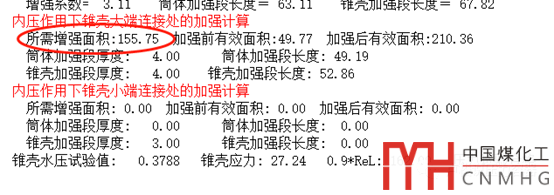

上面兩個圖中所示的大端筒體材料為Q345R，現在咱單獨把大端筒體材料換成316L，其他的不變，對比一下。
