與上一版（2008）相比，吊耳標準HG/T21574-2018對側壁板式吊耳與墊板的角焊縫強度校核公式作了調整。

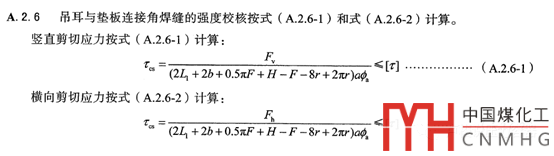

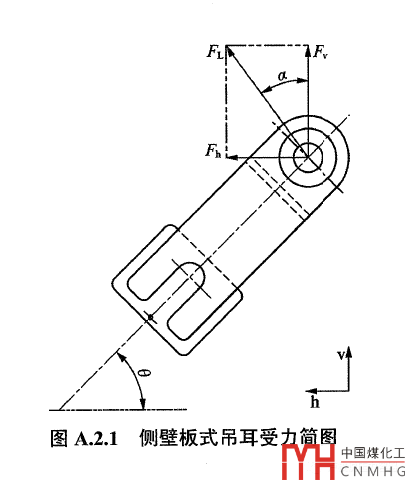

1）、2018版新增了橫向剪應力Fh的校核。這是因?yàn)樾掳鏄?biāo)準，考慮了設備吊裝的全過程，即從設備剛起吊至最后豎立的全過程，見下面的截圖。

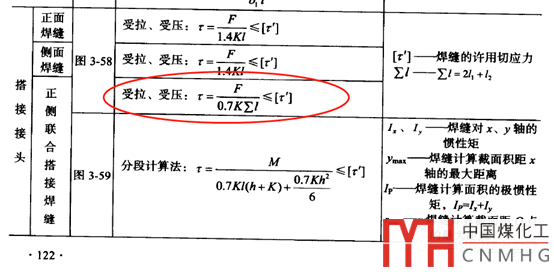

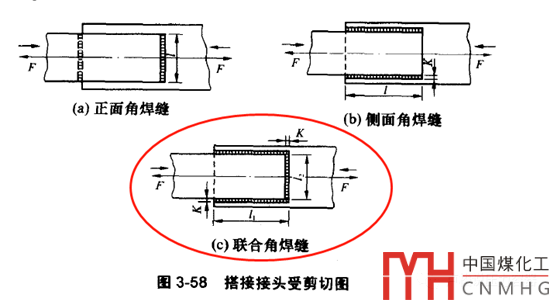

2）2018版公式與2008版相比，分母少了個0.707，新版應該是對的，見：史光遠. 焊接結構設計與制造[M]. 鄭州: 黃河水利出版社, 2006中有關聯合角焊縫靜載強度校核的內容。因?yàn)榉帜敢呀?jīng)有個焊縫系數φ=0.7了。

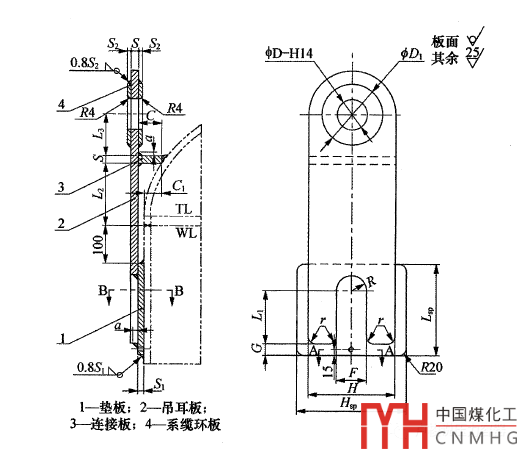

3）細心觀察，還可以發現新版標準中有個b，但標準中沒有說明這個符號的意義，對比兩版的公式可以發現b=Lsp-G。
