異種鋼焊接組合，包括奧氏體鋼與珠光體鋼、珠光體鋼與馬氏體鋼、鐵素體鋼與奧氏體鋼的焊接[1]。而在化工設(shè)備中最為常見(jiàn)的異種鋼焊接是奧氏體不銹鋼與鐵素體鋼，例如：設(shè)備本體為不銹鋼而支座為碳鋼，加氫設(shè)備常在Cr-Mo鋼基體內(nèi)壁上堆焊不銹鋼，高壓加氫設(shè)備接管Cr-Mo鋼與不銹鋼管道之間的焊接等等。
（注：根據(jù)HG20581新版審查稿的3.0.8，鐵素體鋼是碳素鋼、低合金鋼、珠光體耐熱鋼、鐵素體不銹鋼的總稱。）

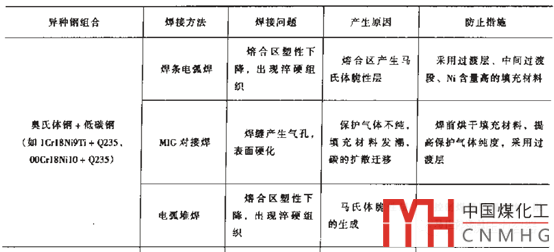

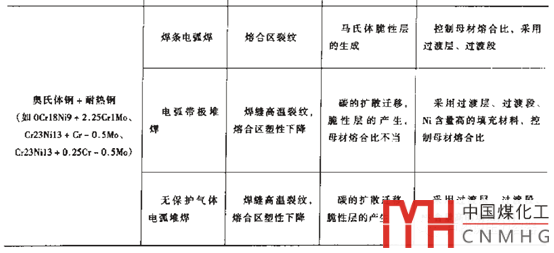

異種鋼焊接存在著焊縫中的合金元素因鐵素體鋼母材的熔入而稀釋、焊縫中富含親碳元素導(dǎo)致的鐵素體鋼母材與焊縫之間的碳遷移、鐵素體鋼母材和熔敷金屬混合不徹底等問(wèn)題，容易出現(xiàn)焊接缺陷，參考文獻(xiàn)[1]給出的異種鋼焊接常見(jiàn)的問(wèn)題、產(chǎn)生的原因及防止措施，如下圖所示。當(dāng)然，如果不是萬(wàn)不得已，壓力容器與介質(zhì)直接接觸的地方應(yīng)盡量避免異種鋼焊接。
但不能簡(jiǎn)單地認(rèn)為不同牌號(hào)鋼材之間的焊接就是異種鋼焊接。當(dāng)然，焊縫兩側(cè)母材化學(xué)成分上的差異或多或少會(huì)影響焊縫的性能，所以設(shè)計(jì)時(shí)也應(yīng)盡量減少材料牌號(hào)的數(shù)量。

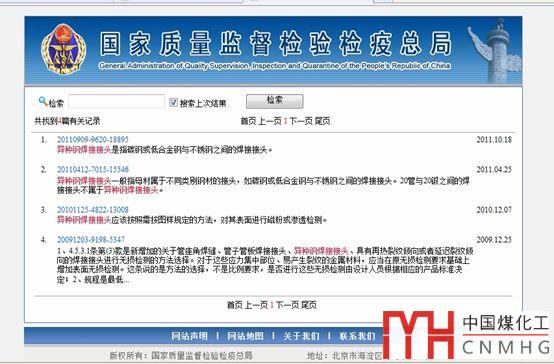

嚴(yán)格意義上的異種鋼焊接指的是“不同類別鋼材”之間的焊接，參考見(jiàn)下面原質(zhì)檢總局網(wǎng)站上的截圖。而鋼材類別的劃分，可參照NB/T47014-2011《承壓設(shè)備焊接工藝評(píng)定》，見(jiàn)下下方的截圖。

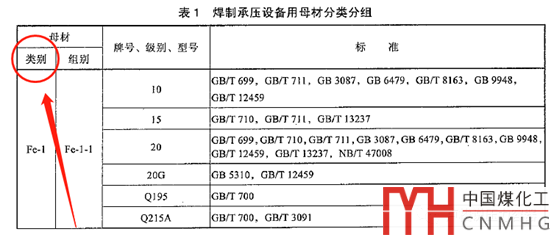

（截圖自NB/T47014-2011《承壓設(shè)備焊接工藝評(píng)定》）
對(duì)于異種鋼焊接、接觸存在的問(wèn)題，我們之前也介紹過(guò)，見(jiàn)《異種鋼接觸、焊接存在的問(wèn)題》、《ASME VIII-1有關(guān)異種鋼焊后熱處理的最新規(guī)定》。
另推薦一篇文獻(xiàn)：柴祥東. 加氫設(shè)備的異種鋼焊接和堆焊[J]. 石油化工設(shè)備技術(shù), 2019, 40(3).
參考文獻(xiàn)：[1] 李亞江. 焊接冶金學(xué)——材料焊接性[M].
版權(quán)：如無(wú)特殊注明，文章轉(zhuǎn)載自網(wǎng)絡(luò)，侵權(quán)請(qǐng)聯(lián)系cnmhg168#163.com刪除！文件均為網(wǎng)友上傳，僅供研究和學(xué)習(xí)使用，務(wù)必24小時(shí)內(nèi)刪除。
