強迫癥患者的圖紙

強迫癥患者的圖紙有如下特點：

距離標注出來9.99，有的可能直接改數字，也有的改標注樣式的保留位數。強迫癥患者不一樣，他們會直接刪掉，然后重新畫10mm的間距。

強迫癥患者，他的數據表，明細表，管口表，技術要求，有文字的地方，必定是該左對齊左對齊，該正中就正中，明細間距8mm就不會是7.8mm，寬度180mm就不會179.6mm。在框的正中必定要完全正中，即使將來多幾個字符，也必定保留原有的對齊。絕對不會出現多幾個字符后，文字就往一邊長然后出軌了。

強迫癥患者，相鄰標注尺寸之間的距離，必定是個整數。標注線和連線之間還要斷開1mm。

強迫癥患者，他的管口號，件號必定橫平豎直，必須要先做xl的輔助線，然后才開始拉件號管口號等，不到萬不得已，不會隨手一拉。

強迫癥患者，設備拉長100mm，必定用拉伸命令，一般不需要延伸命令，絕對不會ED命令，直接改標注文字。

強迫癥患者，在打印圖紙，在無人在意的，看不到的角落，還是1:1的畫著。“君子慎獨，不欺暗室”，強迫癥患者，果然是設計中的君子也。

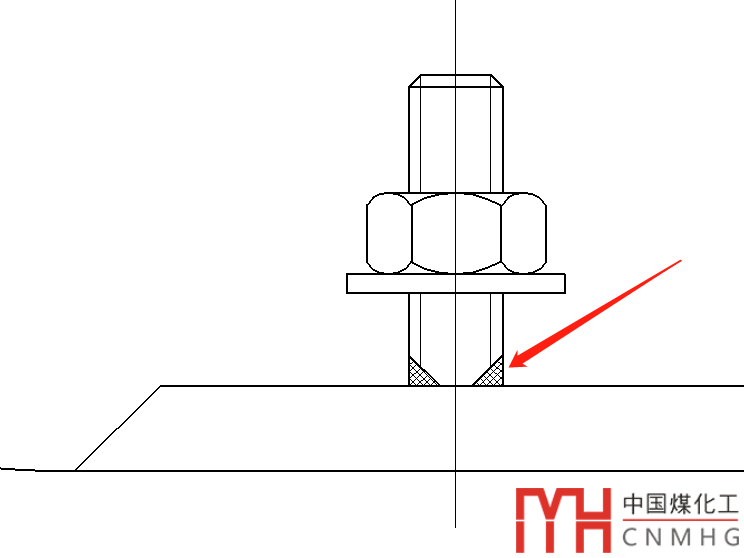

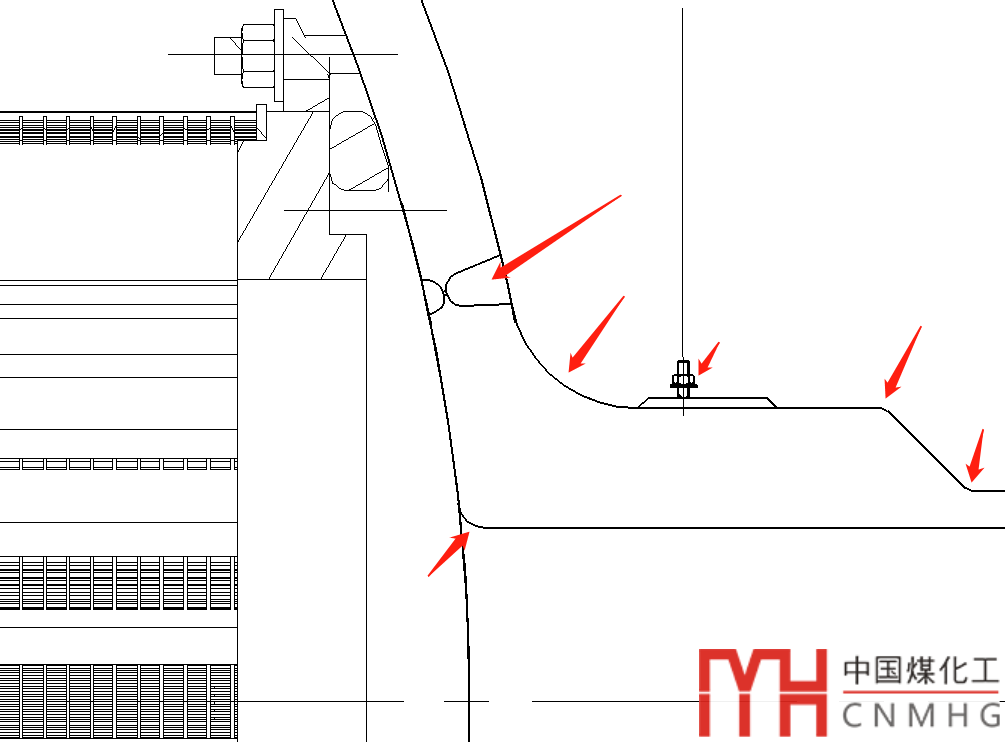

上圖的螺栓放大后如下：

強迫癥患者，絕對不會在圖紙上隨便粘貼一張老圖過來，然后車間按圖造出來，監檢都呆了。

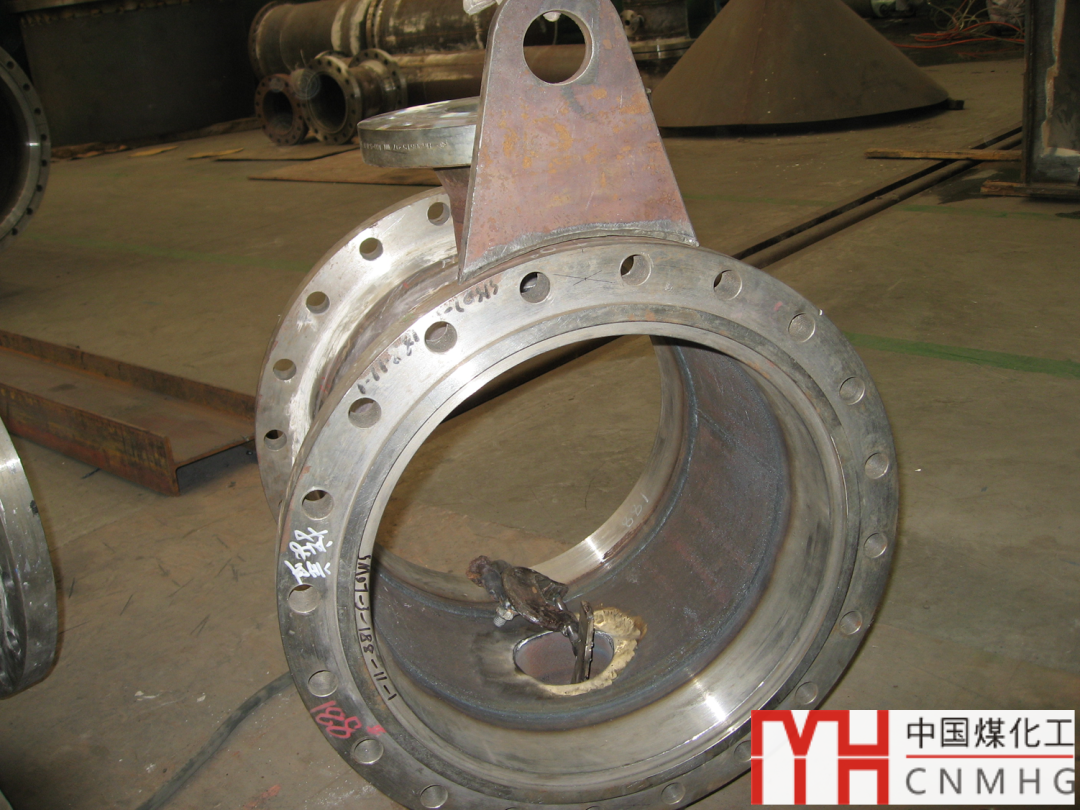

強迫癥患者，傾斜的法蘭俯視圖要按照投影來畫。

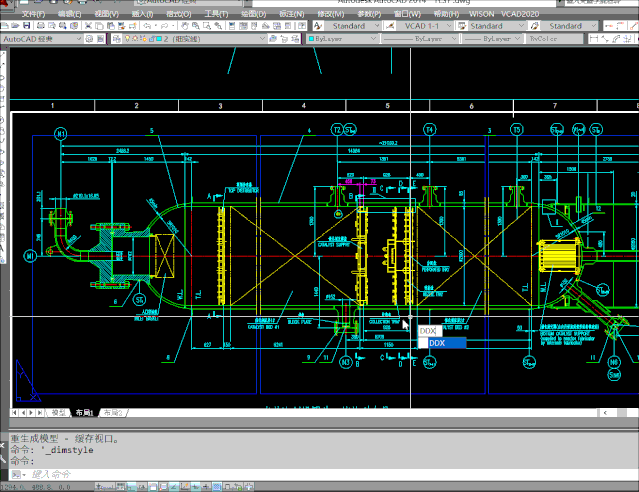

強迫癥患者，如果你接手他的圖紙來修改，會非常方便。你會發現，什么都1:1，什么格式都備好了，修改，增刪都手到擒來，根本不需要復雜的換算，所見即所得。

如果把圖紙比作美人，此圖則是芙蓉之貌、夜鶯之聲、明月之神、楊柳之態、碧玉之骨、冰雪之膚、秋水之姿、詩詞之心。

觀斯圖也，則明了，為何他的圖賞心悅目，猶如藝術，自己之圖，為何粗鄙不堪，應付任務。

強迫癥的福音

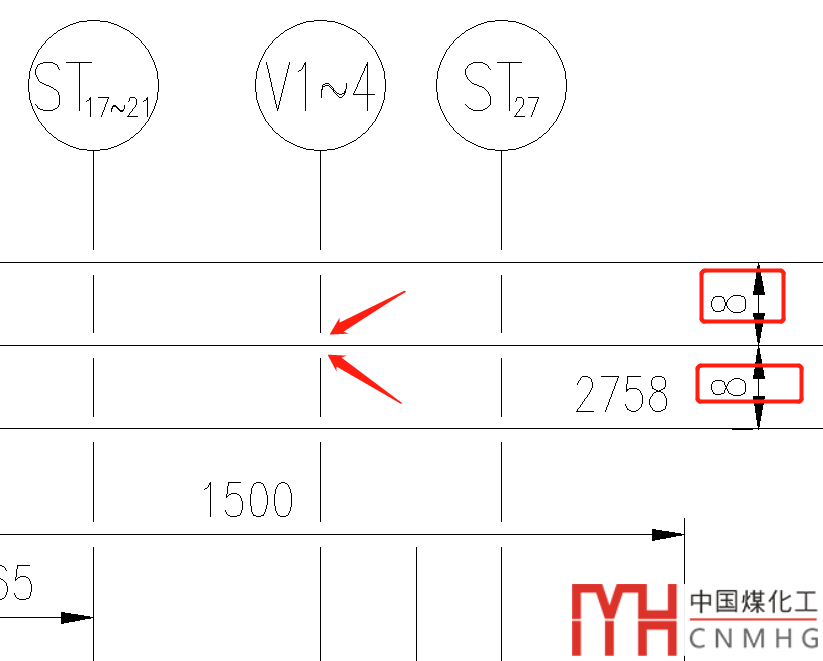

引線在標注處斷開

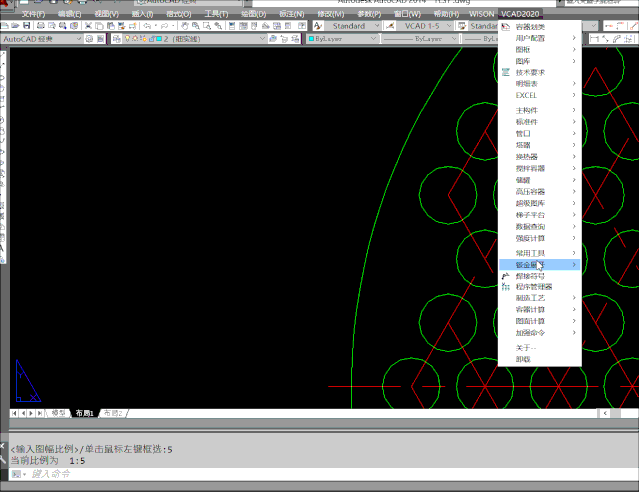

在標注尺寸和引線都完成后，框選需要打斷的引線和標注，則會自動斷開。效果如下：

斷開距離默認是1*標注比例，如果標注比例是3，那么斷開就是3mm。

引線

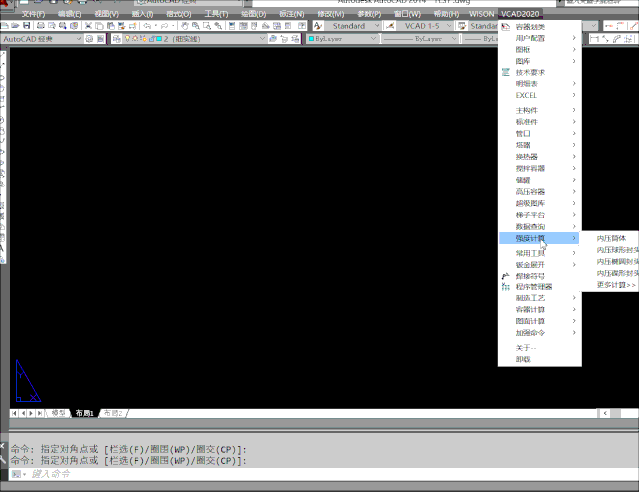

引線動態標注中英文，線長根據輸入字符自動變化，文字自動居中對齊。只輸入中文也可以。

平板粗糙度

平板粗糙度，需要繪制兩個粗糙度符號，然后和引線呈垂直狀態。如果自己畫，調整垂直狀態，需要強迫花不少時間，用平板粗糙度程序可以迅速的獲得所需要的符號。

剖面標注

往任何方向剖視，剖視的箭頭都由起始結束兩點決定，方便簡單。

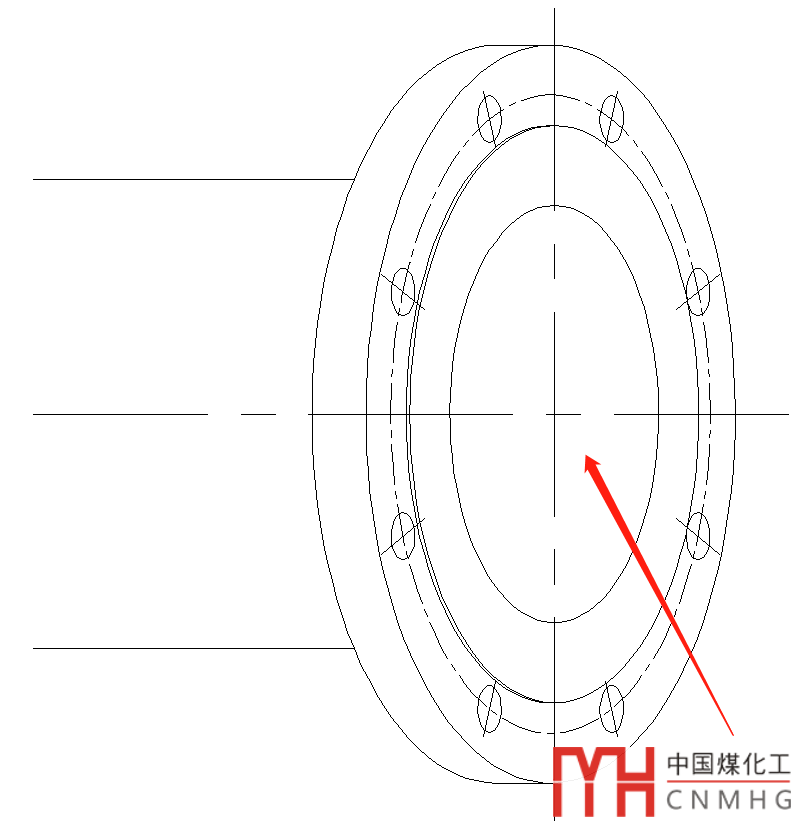

傾斜法蘭

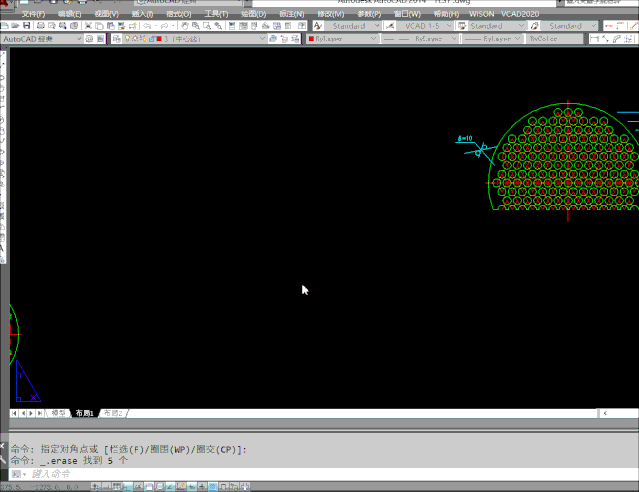

傾斜的法蘭投影用程序?qū)崿F(xiàn)還是很方便的。

質量和速度的結合

我們都希望圖紙質量高點，保證質量情況下，還能美觀，合理，而這些恰恰又是矛盾的。當任務焦頭爛額時，有誰還會有閑情去關心到底要不要斷開，要不要對齊，要不要1:1？

為什么設計會為了完成任務，從以往的圖紙上直接粘過來，還不是因為設計時間太短，1:1太花時間了嗎？

如何質量和速度都能夠保證呢？

此時，的確，需要VCAD化工容器制圖軟件助您一臂之力，讓您各類標準件再也不翻標準，1:1畫圖，直接出制造圖，立桿見影的提高設計效率。

VCAD2020，歡迎垂詢~
