某項(xiàng)目中的12臺(tái)換熱設(shè)備，原設(shè)備材質(zhì)均為15CrMoR，這些設(shè)備在制造過程中， 制造廠提出設(shè)備代材請(qǐng)求，即管材代替原板材（設(shè)備殼體直徑DN400），理由是設(shè)備直徑小，板材厚，筒體卷制困難、且筒體卷制完畢后要做恢復(fù)材料力學(xué)性能熱處理，考慮到制造廠的實(shí)際困難，設(shè)計(jì)同意了制造廠的請(qǐng)求，同時(shí)規(guī)定了管材的厚度要求，代材后完全滿足設(shè)計(jì)要求。

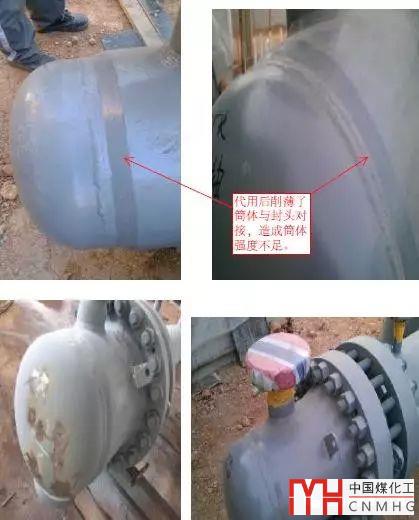

由于15CrMoR比管材15CrMo的許用應(yīng)力大了很多，代材后筒體的厚度大于與之相連的設(shè)備封頭的厚度（最大厚度差10mm）及設(shè)備法蘭端部厚度，制造廠未充分考慮實(shí)際厚度差及時(shí)調(diào)整焊接工藝，從現(xiàn)場返回的設(shè)備信息及設(shè)備監(jiān)造返回的資料來看，制造廠采用了削薄15CrMo 管筒體厚度的方法，壁厚嚴(yán)重減薄，經(jīng)過計(jì)算，管材實(shí)際被削薄處不能滿足強(qiáng)度要求（根據(jù)現(xiàn)場情況，這些設(shè)備都已到貨、設(shè)備驗(yàn)收時(shí)，監(jiān)理及業(yè)主發(fā)現(xiàn)相關(guān)問題，未對(duì)設(shè)備進(jìn)行驗(yàn)收，目前還在采購倉庫）。為了盡可能減少影響，希望通過優(yōu)化工藝參數(shù)加以解決，但作用有限，因此制造廠需要對(duì)不能滿足要求的設(shè)備進(jìn)行整改。

經(jīng)驗(yàn)教訓(xùn)：材料代用時(shí)需要考慮代用材料與相關(guān)結(jié)構(gòu)的連接問題；筒體與封頭連接時(shí)，尤其需要按照規(guī)范執(zhí)行，不能隨意削薄筒體段；不同材料和許用應(yīng)力的筒體段連接時(shí)，連接處厚度要大于兩者的最小厚度。否則需要設(shè)置過渡段。

考慮到設(shè)備已經(jīng)到現(xiàn)場，且設(shè)備直徑較小，解決方案定為將筒體削薄部分堆焊補(bǔ)齊，并堆焊過渡到封頭上。
