VCAD的設備法蘭程序按照NB/T47020~47027-2012編制。擁有其它程序所不具備的優點：

生成的法蘭種類齊全，能夠生成如下法蘭

NB/T47021(平面密封，凹面密封，凸面密封，襯環平面密封，襯環凹面密封，襯環凸面密封)；

NB/T47022(平面密封，凹面密封，凸面密封，榫面密封，槽面密封，襯環平面密封，襯環凹面密封，襯環凸面密封，襯環榫面密封，襯環槽面密封)；

NB/T47023（平面密封，凹面密封，凸面密封，榫面密封，槽面密封）.

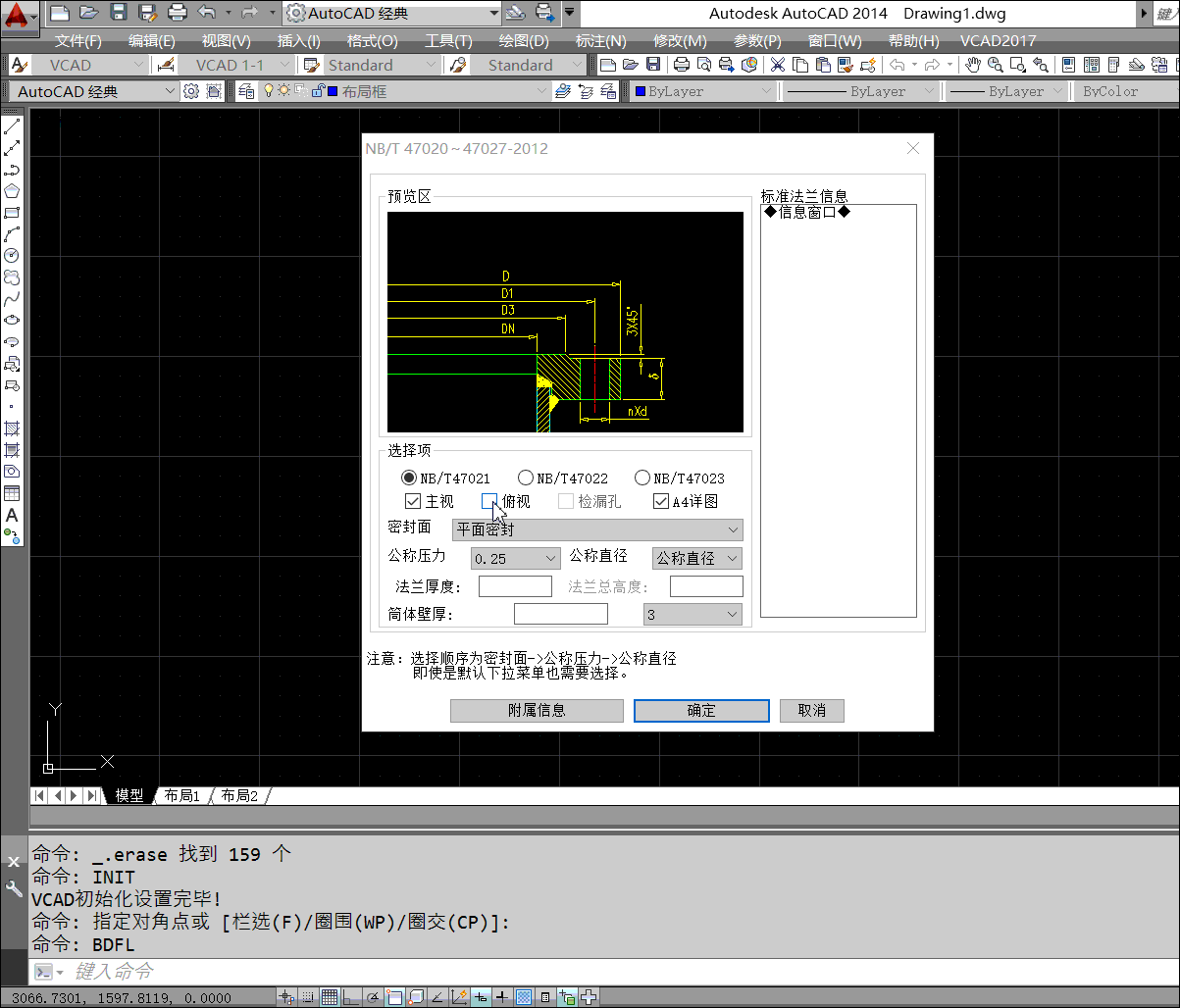

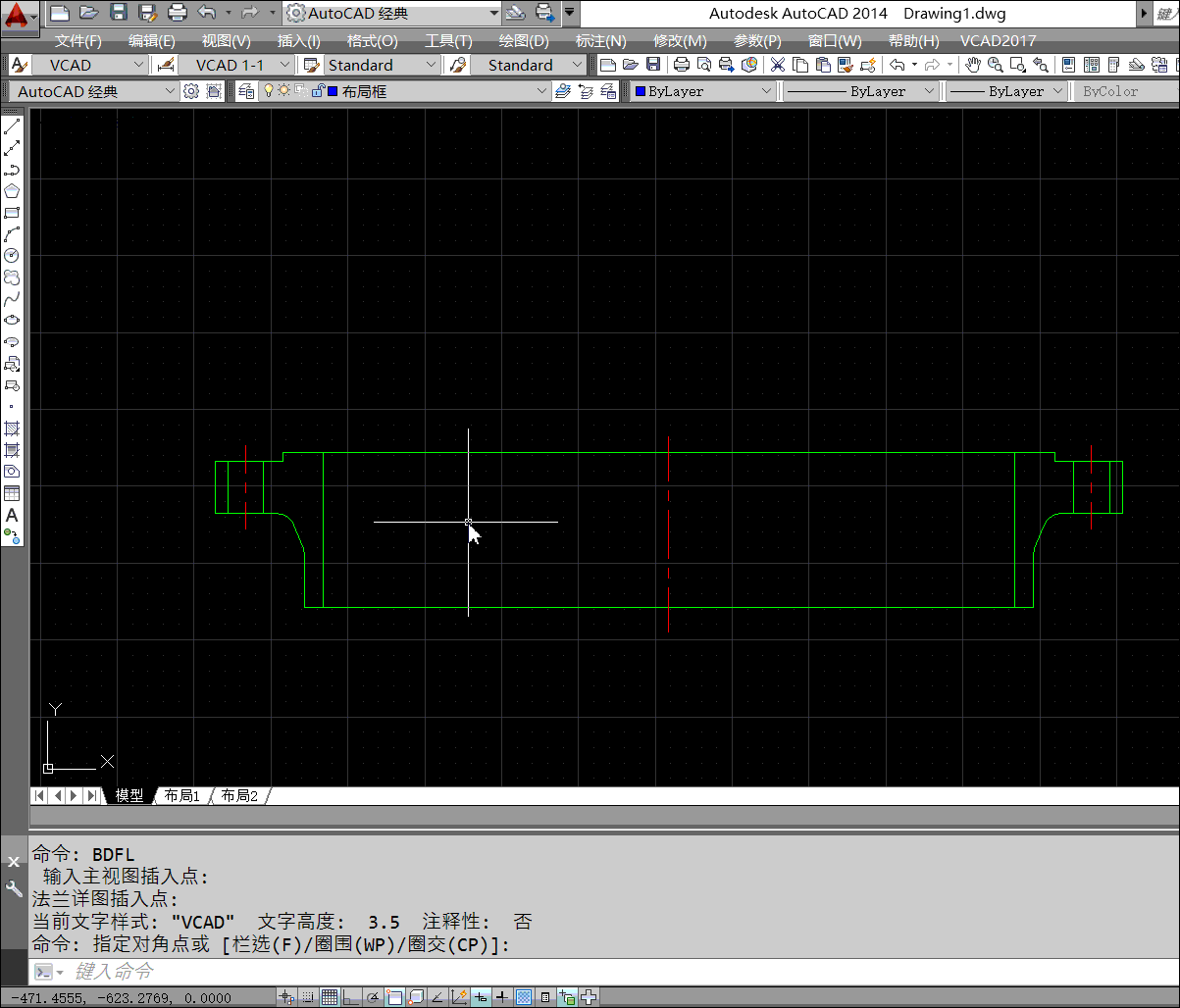

下圖顯示了如何繪制NB/T47021和NB/T47023的法蘭，注意：選擇時需要從上到下，從左到右，即使是默認下拉菜單也需要選擇。

和VCAD的其他標準件一樣，它含有豐富的明細表數據存在1:1的圖形之中。

自動繪制按比例的A4圖紙

對于NB/T47021的平面密封，凹面密封，凸面密封法蘭和NB/T47023的平面密封，凹面密封，凸面密封，榫面密封，槽面密封法蘭，VCAD可以生成按比例的A4詳圖。方便出詳細圖紙和制造加工。

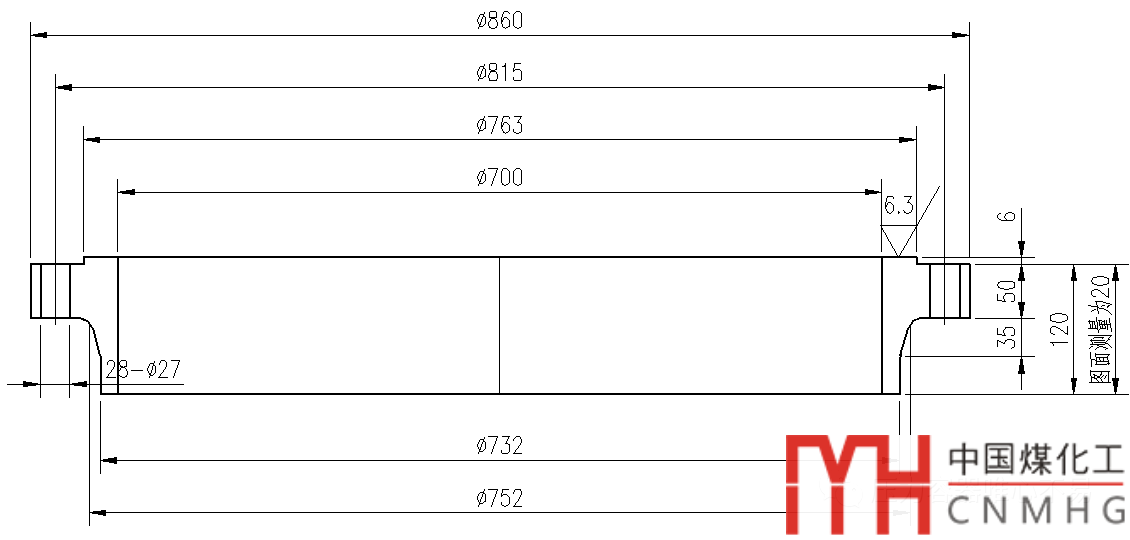

比如下圖為自動生成，按照法蘭的尺寸自動設置合適的比例，縮小放到合適的A4圖框中。圖面的比例在A4圖紙的明細欄中，例如下圖為1:6.

方便的尺寸查詢

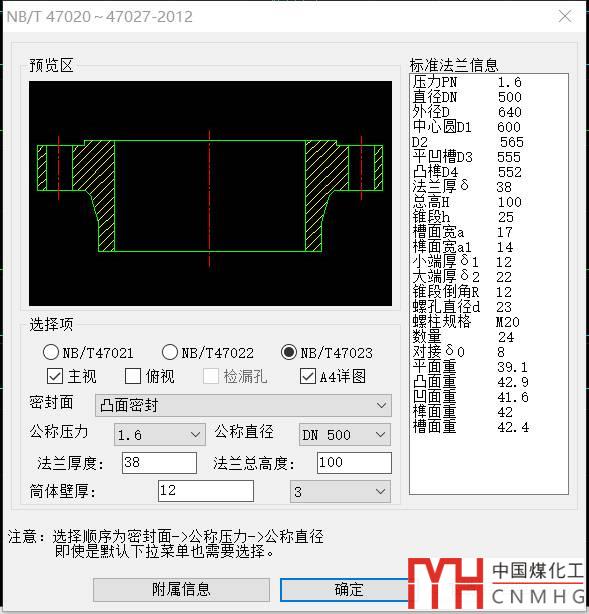

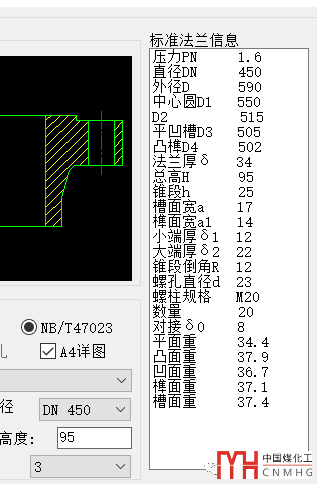

為了方便尺寸的查詢，在設備法蘭的側面增加了主要尺寸的展示。通過選擇壓力等級，規格可以得到主要尺寸。對于法蘭的的計算是非常方便的。如果電腦采用的雙屏，可以一屏幕顯示尺寸，另一屏幕在SW6或者PVElite計算書中對法蘭尺寸一頓狂輸入。

有時配合墊片的程序使用，非常方便于計算。

詳盡的明細表功能

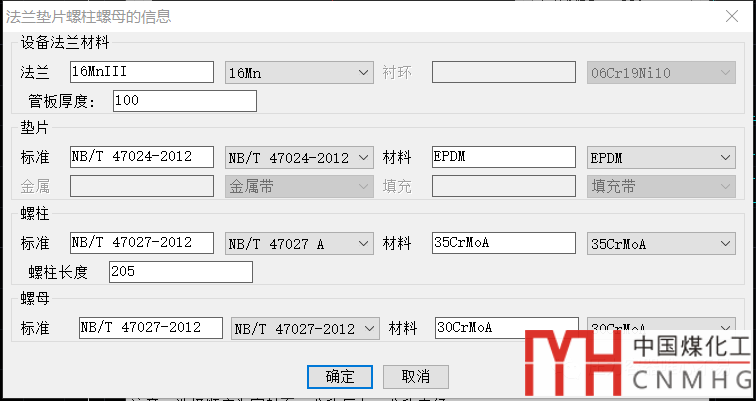

當附屬信息填寫完整時，將會得到墊片，螺柱，螺母的標準號，規格重量等等精確信息，方便明細表的制作。當然你也可以選擇不填寫附屬信息，那么螺柱螺母以及墊片的材料，長度等尺寸可能會按照默認的來考慮。

使用mxb或者cmxb功能可以將數據做成圖面的明細表。
