在三菱Q系列PLC的控制系統中，需要用到基板（Base Unit)。什么是基板呢？它有什么作用呢？

基板是用于安裝電源模塊、CPU模塊、輸入輸出模塊及智能模塊等模塊的底板，它是信號模塊的載體，起到供電和信號傳送的作用。

Q系列PLC的基板分為主基板和擴展基板。

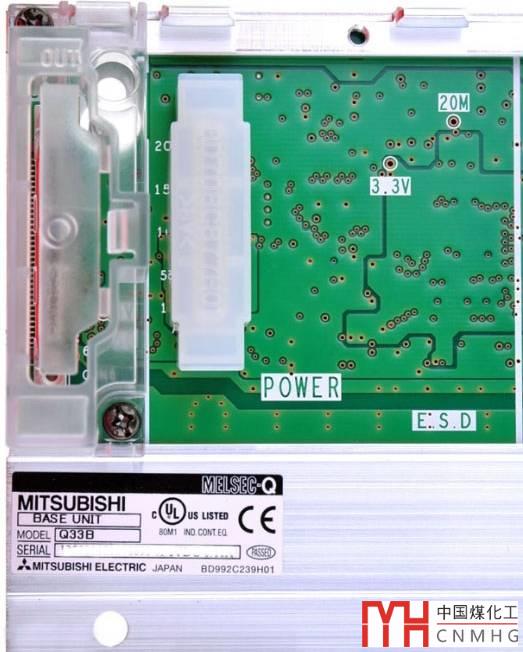

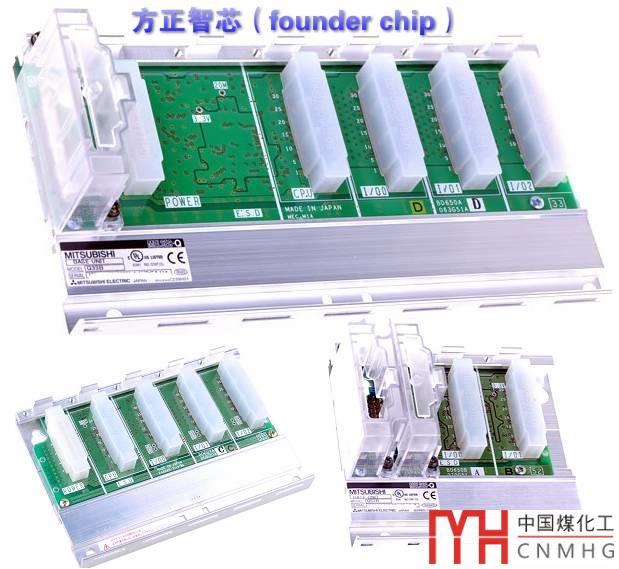

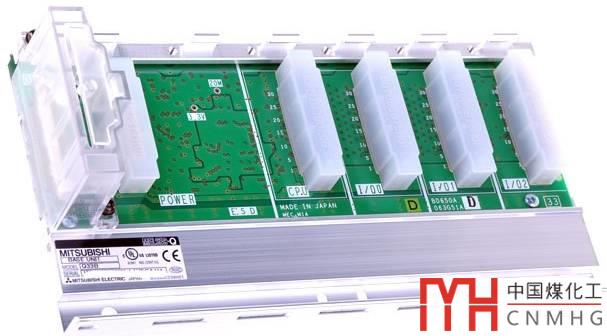

主基板的種類包括：Q33B，Q35B，Q38B，Q312B。命名遵循如下規則：第一個字母“Q”表示連接Q系列PLC，第一個數字“3”代表主基板；其后的數字表示該基板最多能連接的信號模塊的個數；比如：Q33B最多能插接3個信號模塊（有3個信號模塊的插槽），而Q312B則最多能插接12個信號模塊（有12個信號模塊的插槽）。除了信號模塊的插槽外，主基板上還有一個電源模塊插槽和一個CPU模塊的插槽。下面是Q33B的實物圖片：

在上圖的Q33B主基板中，最左側是擴展電纜連接器（連接擴展基板電纜的插口），它的右邊是電源模塊（Power）的插槽，再往右是CPU模塊的插槽；右邊是三個信號模塊（IO0~IO2）的插槽；

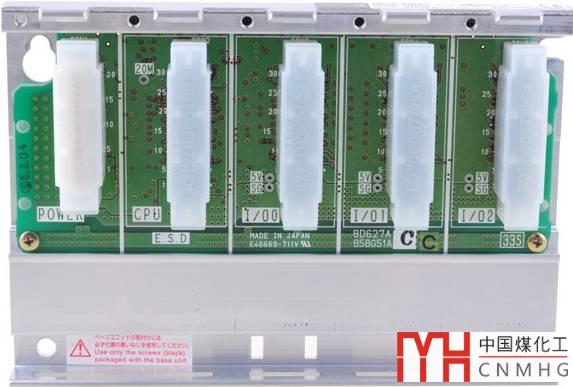

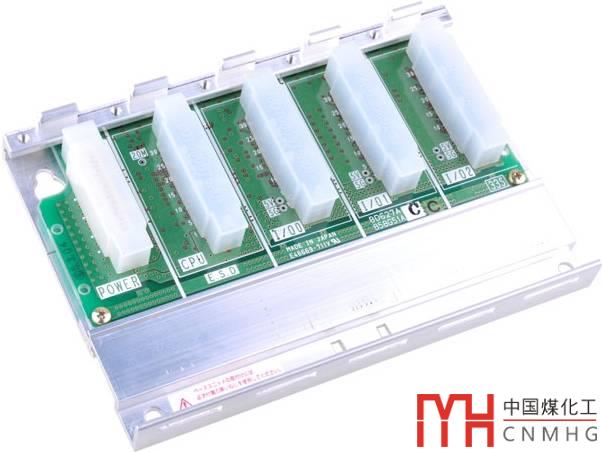

Q系列PLC有超薄型的主基板，包括：Q32SB，Q33SB，Q35SB。名稱中多了一個字母“S”，比如：Q33SB，（SB是Slim Base Unit的縮寫，不要想歪哦）。超薄型主基板沒有擴展電纜連接器，不能連接擴展基板，其它功能相同與主基板相同：都有一個電源插槽和一個CPU插槽及若干個信號模塊插槽。下圖是Q33SB的實物圖，它有3個信號模塊插槽。

電源冗余主基板Q38RB，它的不同之處在于有兩個電源插槽，可以插接兩個電源模塊；

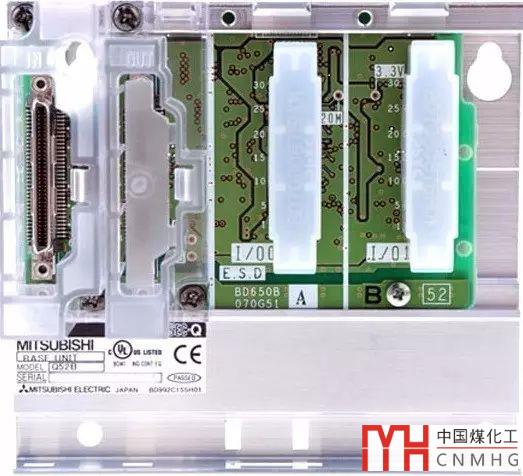

擴展基板作為主基板的擴展，可以讓系統有能力處理更多的信號。擴展基板可以分為兩大類，一類沒有電源模塊，名稱中的數字編號以“5”開始，包括：Q52B，Q55B。下面是Q52B的實物圖：

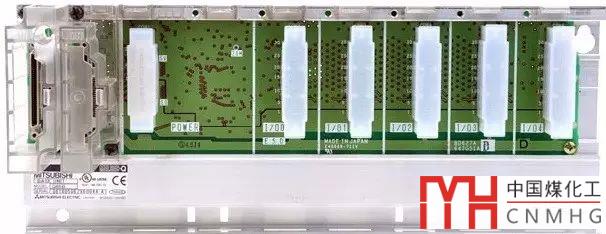

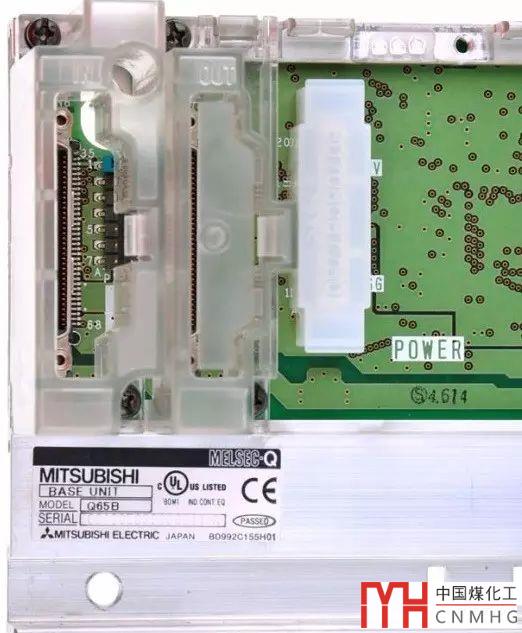

另一類擴展基板需要安裝電源模塊，名稱中的數字編號以“6”開始，包括Q63B，Q65B，Q68B，Q612B。下圖是Q65B的實物圖：

關于三菱Q系列PLC的基板選型就先介紹到這里了，相關參考文章：
