在PLC的編程調試中，首先是要對系統的輸入/輸出（IO）進行配置，也就是通常說的硬件組態。有了正確的IO分配，才能在編程的時候正確的讀取信號的輸入及控制信號的輸出。因此，IO配置是PLC調試最基礎也是最重要的工作。從這個方面來說，單片機的調試與PLC的調試有著異曲同工之妙。

對于單片機而言，GPIO引腳的配置是很基礎也是很重要的。錯誤的引腳配置非但不能實現想要的功能，而且出錯時往往不容易查找，耽誤調試的時間。這就需要編程調試人員對GPIO引腳的配置有很好的理解。今天這篇文章，我們就來談?wù)凷TM32Fxx系列單片機引腳的復用功能（Alternate Function)。

STM32Fxx系列單片機的GPIO引腳可以配置為浮空輸入（Input Floating）、上拉輸入（Input Pull-up）、下拉輸入（Input Pull-down）、模擬量（Analog）、開漏輸出（Output Open-drain）、推挽輸出（Output Push-pull）、復用開漏（Alternate function open-drain）輸出和復用推挽（Alternate function push-pull）輸出等八種模式。

先來介紹下開漏輸出和推挽輸出的區別：

STM32Fxx系列單片機的輸出電路有兩個MOS管：P-MOS和N-MOS。

在開漏輸出模式下，P-MOS管不工作，只有N-MOS管起作用。若輸出數據寄存器的值為0，則N-MOS導通，IO口輸出低電平；若輸出數據寄存器的值為1，則N-MOS截止；由于P-MOS不工作，此時IO口既不是高電平，也不是低電平，這種狀態被稱為高阻態。

在推挽輸出模式下，若輸出數據寄存器的值為0，則N-MOS導通，P-MOS截止，IO口輸出低電平；若輸出數據寄存器的值為1，則N-MOS截止，P-MOS導通，IO口輸出高電平；

我們知道STM32Fxx單片機還有復用開漏輸出和復用推挽輸出，它們和上面講到的（普通）開漏輸出和（普通）推挽輸出有什么區別呢？

這就涉及到針腳的復用功能。

我們知道，STM32Fxx內部集成了很多的外設控制器，比如USART、SPI、bxCAN等等，這些外設控制器，也需要通過引腳與外設連接。復用功能是相對于單片機的引腳而言的。所謂“復用功能”，是指單片機的引腳既可以做普通GPIO使用，也可以作為內部外設控制器的引腳來使用。

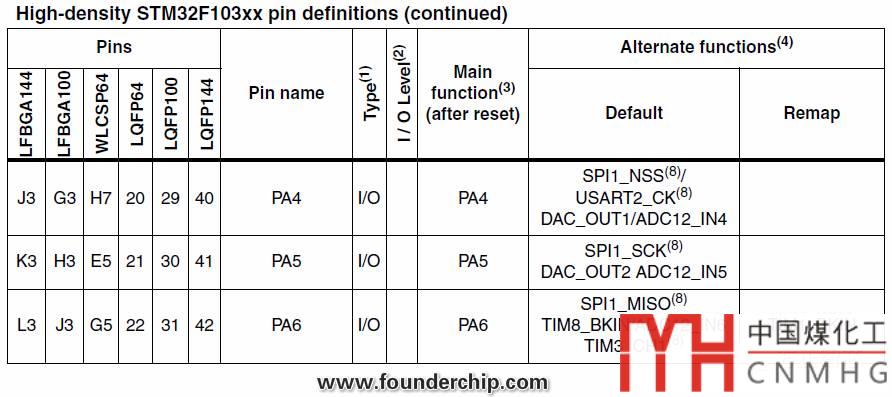

比如我們來看看STM32F103xx單片機的PA5引腳，如下圖：

首先，PA5可以做為普通GPIO來使用；其次，如果作為外設的引腳，它可以作為SPI1的時鐘（SPI1_SCK）、DAC的輸出通道1（DAC_OUT1）或者ADC的輸入通道5（ADC12_IN5）。

PA5支持的三種外設（SPI1、DAC、ADC）在同一時刻只能選擇一種，選擇的方法是開啟相應外設的時鐘，并使其它外設的時鐘保持關閉狀態。如果PA5被配置為復用功能，但是沒有開啟它支持的任何外設的時鐘，它的輸出是不確定的。

復用推挽輸出和（普通）推挽輸出在輸出的時候均使用兩個MOS管（P-MOS和-MOS），其輸出電路是相同的。區別在于控制輸出的信號來源：（普通）推挽輸出控制MOS管的信號來自輸出數據寄存器，而復用推挽輸出的控制信號來自單片機的內置外設控制器（比如SPI1）。

復用開漏輸出和（普通）開漏輸出的道理是一樣的。

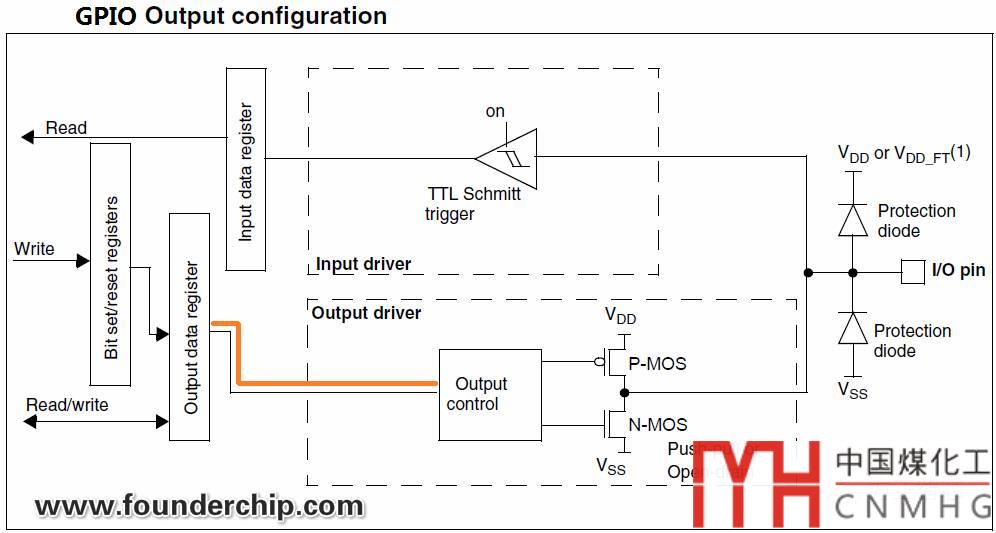

下面這張圖，是普通GPIO輸出的引腳配置圖，可以看到其輸出信號來自輸出數據寄存器（Output data register）：

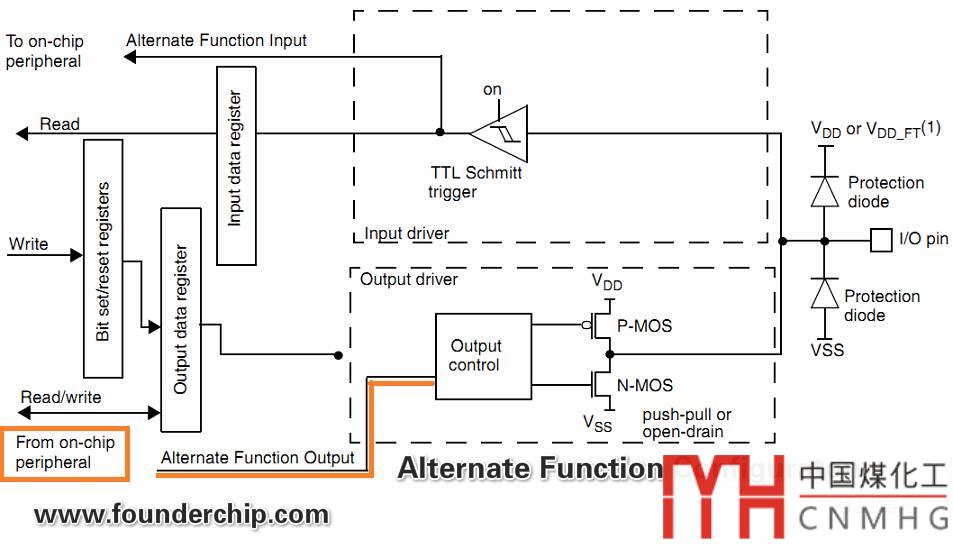

下面這張圖，是選擇復用功能后的引腳配置圖，可以看到其輸出信號來自芯片內置的外設控制器：

注：雖然復用模式的控制信號來自內置外設控制器，但是單片機（CPU）依然可以讀取相應的數據。在復用推挽輸出模式下，單片機可以通過讀取輸出數據寄存器（Output Data Register）的數據來獲取上次輸出的值；在復用開漏輸出的模式下，單片機可以通過讀取輸入數據寄存器（Input Data Register）的值來獲取引腳的狀態。

好了，關于STM32Fxx系列單片機引腳的復用功能就先聊到這里。關于引腳的配置還有一個重定位（Remap）的功能，我們以后再聊。
