SINAMICS V20是西門子公司推出的基本型變頻器，共有FSA~FSE五種尺寸（FS表示Frame Size），不同尺寸的變頻器有不同的功率。V20系列的功率范圍很廣，從0.12KW到30KW都有相關的產品。

變頻器在使用之前要進行很多參數設置，其中之一就是要設置變頻器所驅動電機的參數。今天這篇文章，我們就來談?wù)凷INAMICS V20怎樣設置電機參數。

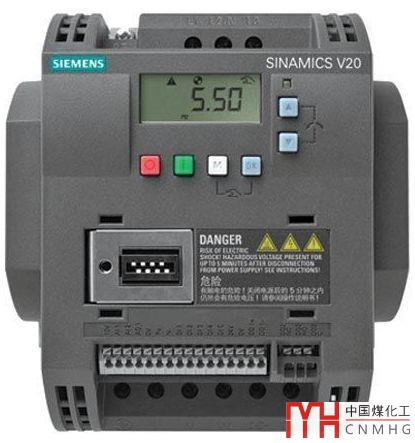

下面這張圖是SINAMICS V20 5.5KW（FSC）的外觀圖：

可以看到變頻器的上方有一個基本操作面板（BOP-Basic Operation Panel）。基本操作面板由LCD顯示屏、LED指示燈和按鈕組成，可以實現變頻器的啟動、停止及快速調試。

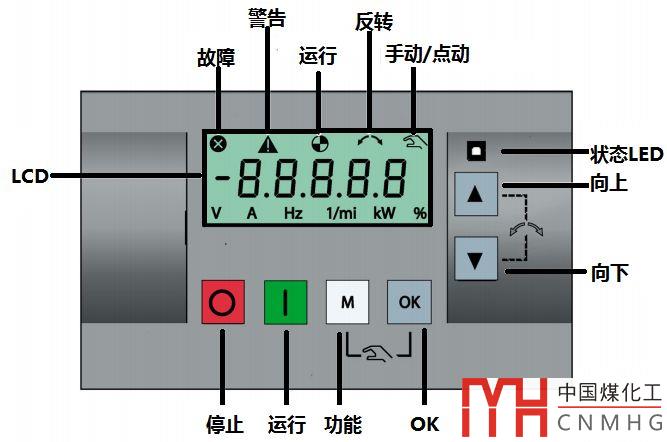

基本操作面板的示意圖如下：

基本操作面板的LCD顯示屏可以顯示故障、警告、運行等信息及變頻器的菜單。
SINAMICS V20的菜單包括顯示菜單、設置菜單和參數菜單三種。

1. 顯示菜單能夠顯示頻率、電壓、電流等重要參數，可以實現對變頻器的基本監控；

2. 設置菜單用于快速調試變頻器的參數，包括電機數據、連接宏選擇、應用宏選擇和常用參數選擇四個子菜單；

3. 參數菜單可以訪問與設置變頻器的所有參數；

變頻器必須在顯示菜單下才能運行；
在顯示菜單下，短按功能鍵【M】可以進入?yún)?shù)菜單；
在參數菜單中，長按功能鍵【M】可以返回顯示菜單；
在顯示菜單下，長按功能鍵【M】可以進入設置菜單；
在設置菜單下，長按功能鍵【M】可以返回顯示菜單；
參數設置方法：

1. 在顯示菜單下，短按功能鍵【M】進入?yún)?shù)菜單；

2. 按上、下導航鍵選擇要編輯的參數號；若要修改的參數號與當前參數號有較大差別，可以使用位編輯的方法快速定位參數號（位編輯方法稍后介紹）；

3. 短按【OK】鍵進入?yún)?shù)值修改界面；

4. 按上、下導航鍵或者使用位編輯方法修改參數值；

5. 短按【OK】鍵保存設定值返回參數菜單；若不想保存，可短按【M】鍵返回參數菜單；

6. 在參數菜單下，長按【M】鍵返回顯示菜單；

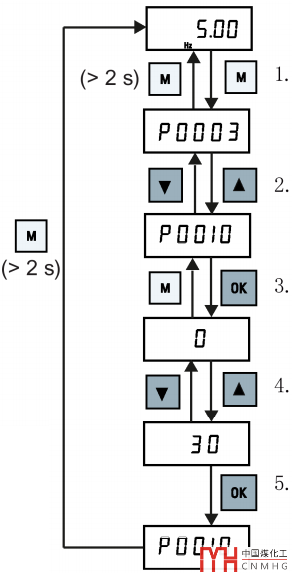

下面的操作示例是將參數P0010的值設置為30，以便變頻器恢復出廠默認設置值：

位編輯適用于對參數號、參數下標或參數值有較大修改的情況。顧名思義，位編輯可以直接對每一位進行編輯。具體方法如下：

1. 在編輯或顯示模式下，長按【OK】鍵進入位編輯模式；

2. 位編輯從參數最右邊的位開始，每按一次【OK】鍵會向左移動一位；

3. 在當前位時，可以通過上、下導航鍵設置該位的值；

4. 當光標位于最左側時，短按【OK】鍵可以保存當前值；

5. 短按【M】鍵一次，可以讓光標定位到當前編輯條目的最右位；

6. 連續短按【M】鍵兩次，可以退出位編輯模式且不保存當前值；

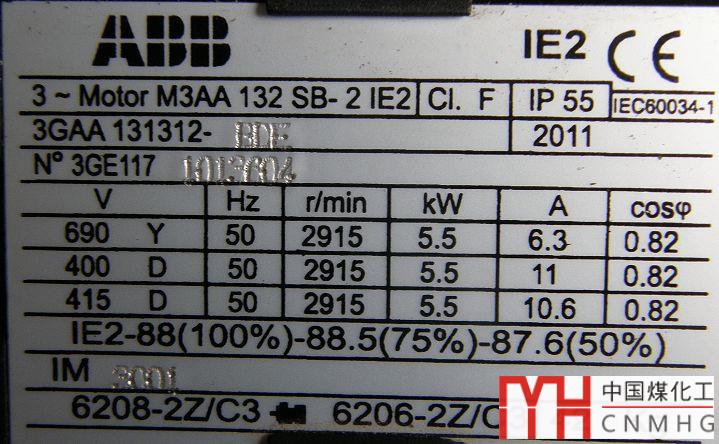

電機的參數信息來自于其銘牌數據，比如下面的電機銘牌：

從銘牌中可以這是一臺ABB的三相電動機，其關鍵數據如下：

1. 若使用400V額定電壓，電機繞組要連接成三角形（Delta）；

2. 電機的額定頻率為50Hz；

3. 額定轉速為2915轉/分鐘；

4. 額定功率5.5kW；

5. 400V三角形連接下，額定電流11A；

6. 功率因數為0.82；

7. 防護等級IP55，重量42kg；

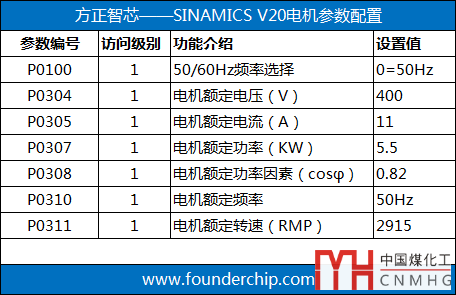

根據電機銘牌，按照如下表格設置變頻器相關參數號的參數值：

好了，關于SINAMICS V20的電機參數設置就先介紹到這里。
