前面的文章我們?cè)榻B過S7-200 SMART的V2.4版本支持PROFINET通信（重磅！新版本S7-200 SMART支持PROFINET通信）。但是，如果你手頭上的CPU固件版本低于V2.4，要使用新的PROFINET功能就必須首先進行固件版本的升級。S7-200 SMART CPU固件升級可以使用Micro SD卡或者使用編程軟件STEP 7-Micro/WIN SMART。今天這篇文章，我們來介紹如通過STEP 7-Micro/WIN SMART V2.4進行固件升級。

STEP 7-Micro/WIN SMART V2.4進行固件升級的步驟如下：

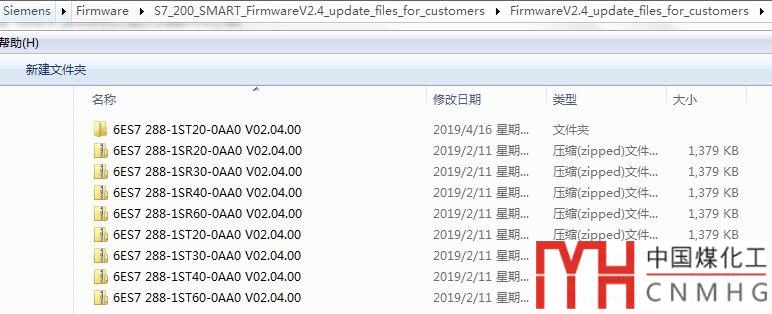

1、到S7-200 SMART官網（http://www.siemens.com.cn/s7-200smart ）下載CPU的最新固件版本；下面這張圖是我下載的最新的V2.4版本固件的截圖：

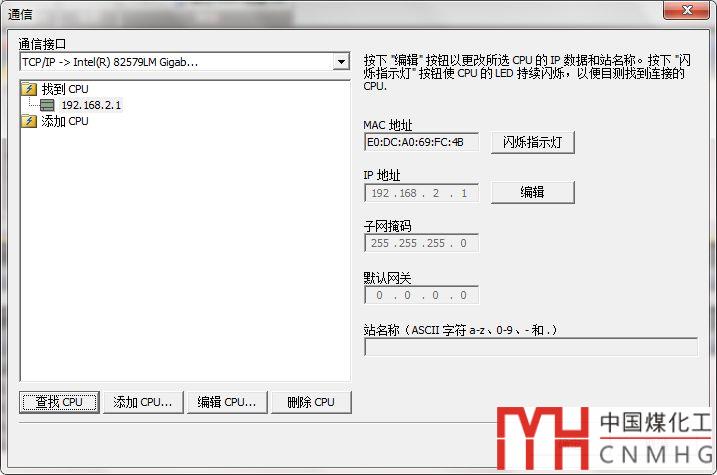

2、打開STEP 7-Micro/WIN SMART V2.4，連接CPU：

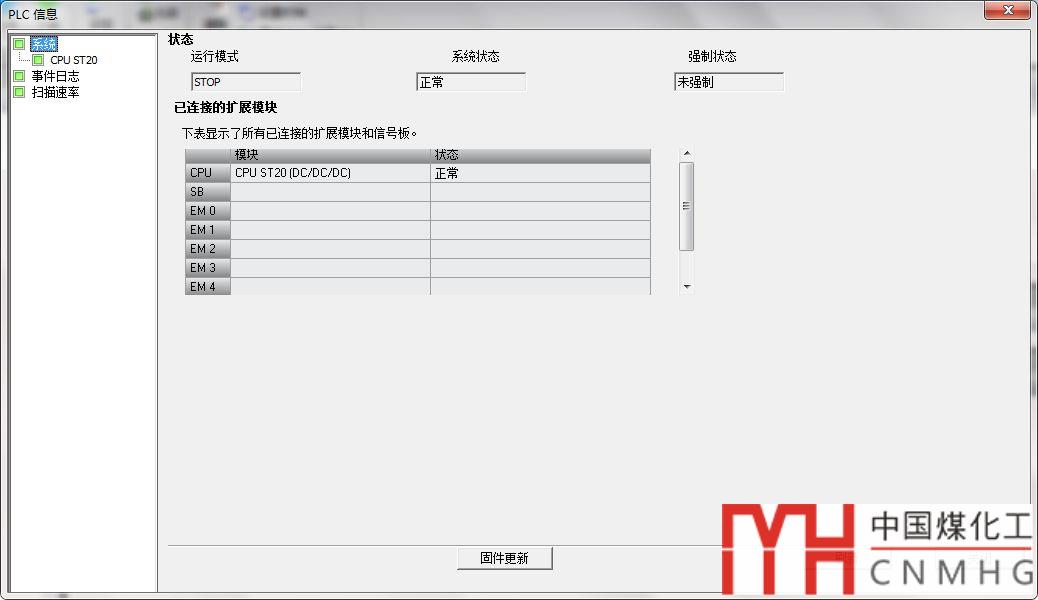

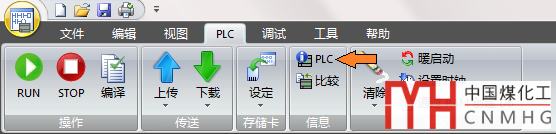

3、單擊菜單欄【PLC】選項卡的【PLC】按鈕：

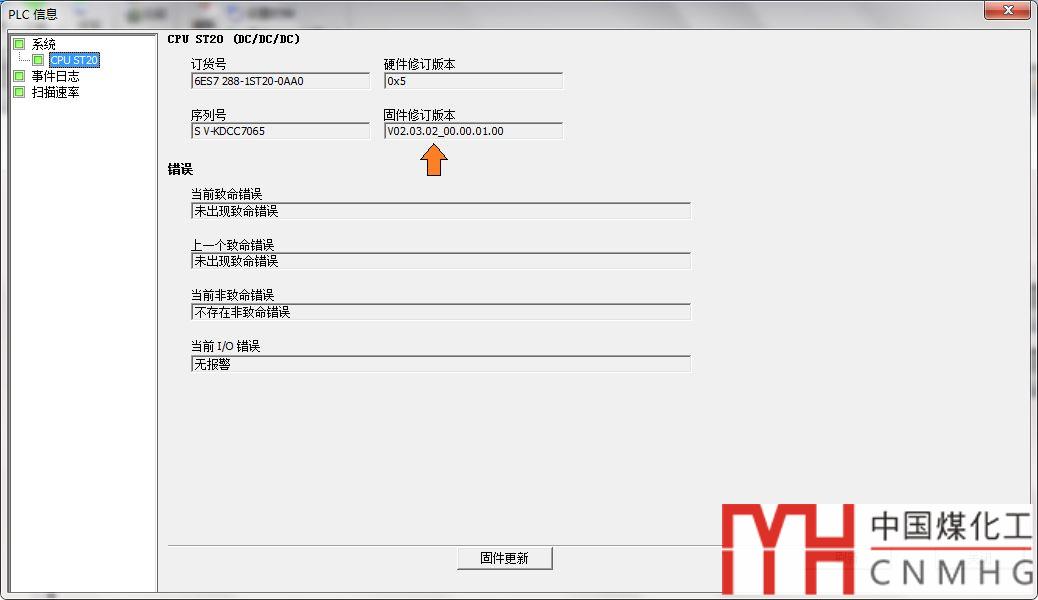

4、在彈出的【PLC 信息(PLC Information)】 對話框中，可以看到當前PLC的信息，包括：訂貨號、序列號、固件版本號等等。我的CPU ST20目前固件版本為V2.3.2，如下圖：

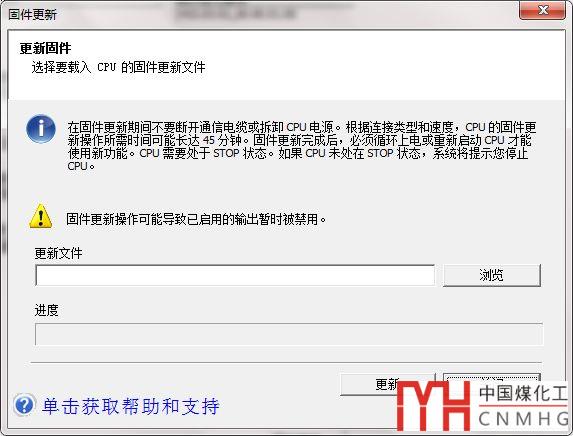

5、單擊【PLC信息】對話框的【固件更新】按鈕，啟動固件更新對話框。

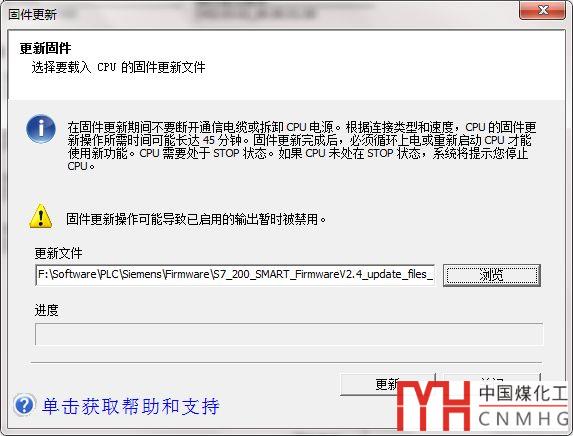

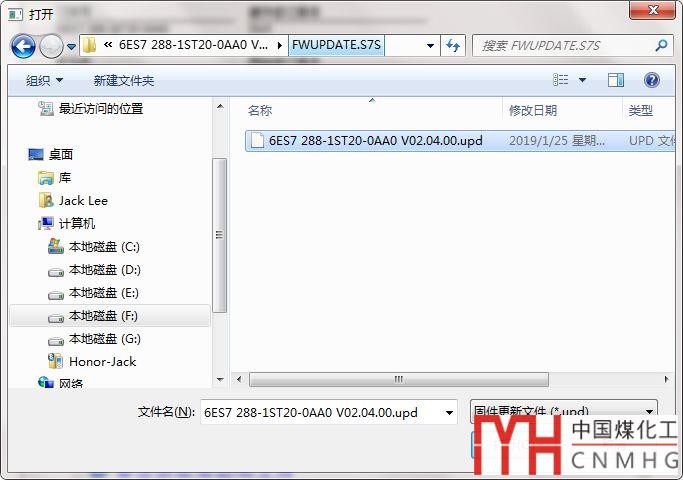

在固件更新對話框中，單擊【瀏覽】按鈕，找到之前準備好的要更新的固件，如下圖：

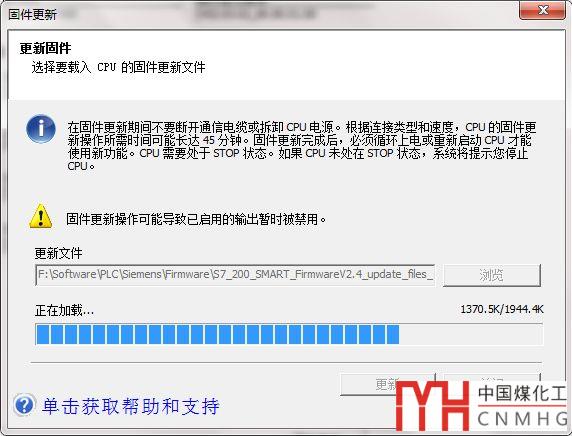

6、單擊【更新(Update)】 按鈕對CPU的固件進行更新，更新過程中不要關閉CPU的電源。

根據通信接口的類型及波特率設置的不同，固件更新可能需要幾分鐘時間或更長時間。我使用網線更新的過程大約3分鐘左右。

注：固件更新期間CPU的輸出被禁用

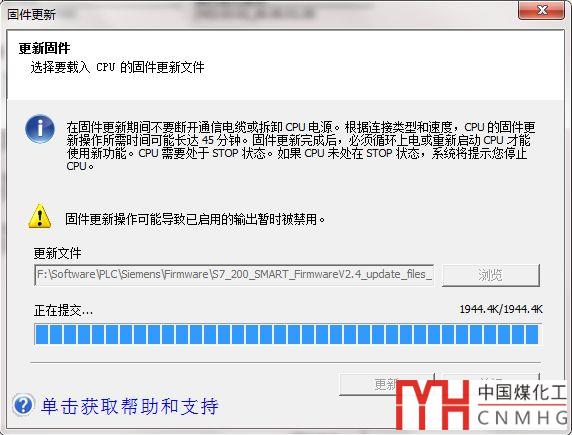

7、固件更新過程不要斷電。更新完成后，STEP 7-Micro/WIN SMART會給予提示。

8、固件更新完成后，給CPU斷電，稍等幾秒后，重新上電，以激活新的固件。

重新上電后連接CPU模塊，檢查固件版本是否得到更新。

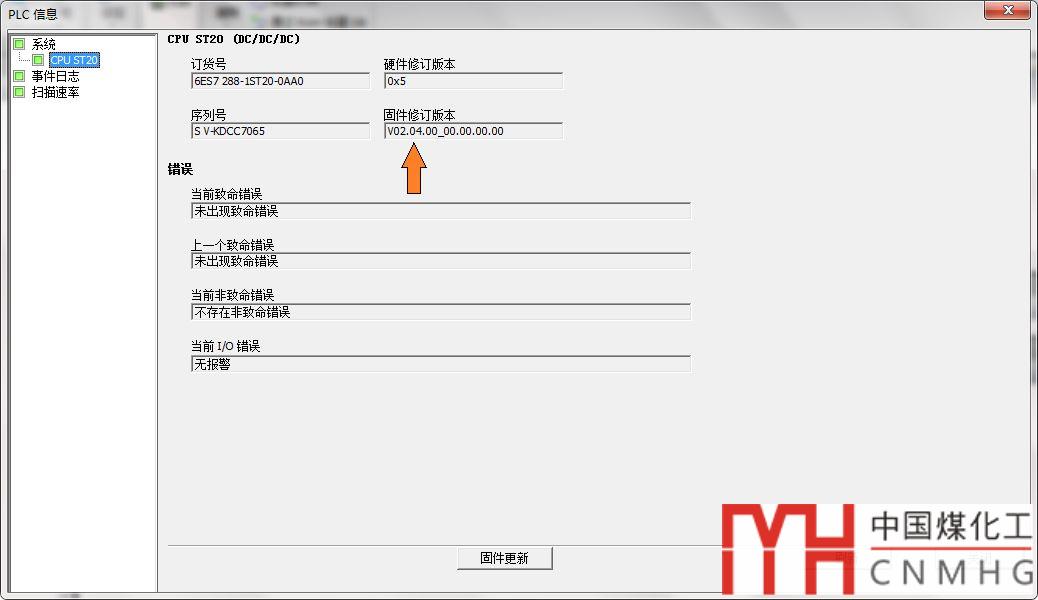

可以看到，我的CPU ST20的固件版本已經更新到V2.4了。

好了，關于使用STEP 7-Micro/WIN SMART V2.4進行固件升級的方法就先介紹到這里。
