S7-200 Smart系列PLC將系統相關的一些狀態（比如：CPU報錯、指令溢出、IO錯誤）存放在特殊的內存地址中，可以在編程的時候通過讀取相關內存地址的內容來獲取當前的狀態（比如：若系統存在IO錯誤，則SM5.0將被置1）；也可以通過編程來修改相關內存地址的內容來達到參數配置的目的（比如：SMB30可以來配置系統串口Port0的參數）。這些特殊的內存區域，被稱為特殊存儲器（Special Memory），英文簡寫“SM”。

特殊存儲器有兩種存儲形式：SMB和SMW。“SMB”表以字節（Byte）形式存儲的特殊存儲器；“SMW”表示以“字（Word）”的形式存儲的特殊存儲器。在編程的時候，可以"字"、"字節"、"位"的方式對特殊存儲器進行訪問，位的方式訪問按照"SM<字節編號>.<位編號>"的規則進行，比如前面提到的“SM5.0”。

S7-200 Smart系列PLC提供了大量的特殊存儲器，今天這篇文章，我們先來聊聊SMB0和SMB1。

SMB0稱為“系統狀態（System Status）”特殊存儲器，顧名思義，它與系統的狀態相關。SMB0提供了8個可訪問的位（SM0.0~SM0.7），CPU在每次掃描周期的結束之前都會更新這些位的狀態。

• SM0.0（Always_ON）會被始終置1，

• SM0.1（First_Scan_ON）在CPU的第一個掃描周期被置1，之后被復位。該位可以用來執行初始化的相關操作，類似于S7-300的OB100的功能；

• SM0.4（Clock_60s）提供一個60秒的時鐘脈沖（30s為真，30s為假），可以用于簡單延時或者蜂鳴器的報警；

• SM0.5（Clock_1s）提供一個1秒的時鐘脈沖（0.5s為真，0.5秒為假），可以用于簡單延時或者蜂鳴器的報警；

• SM0.6（Clock_Scan）提供一個掃描周期時鐘，在一個掃描周期其值為真（TRUE），在下一個掃描周期其值為假（False），如此反復。該位可以作為掃描周期計數器來使用。

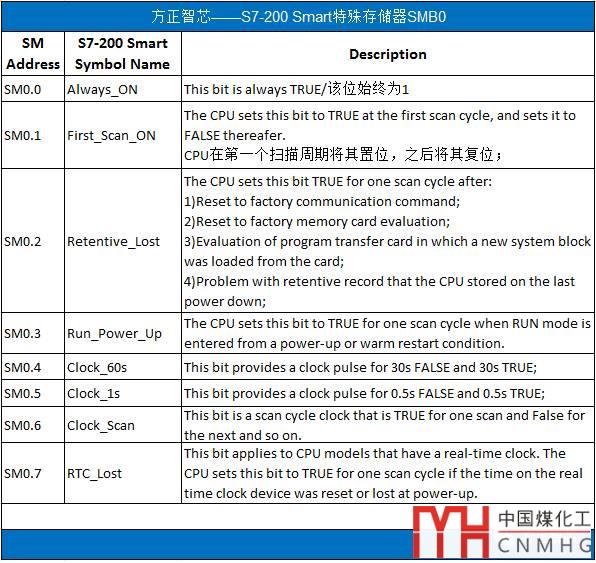

更多SMB0的位信息，請看下面的表格：

SMB1稱為“指令執行狀態（Instruction execution status）”特殊存儲器，包含8個位（SM1.0~SM1.7），這些位會在指令執行期間被置位或復位。

• SM1.0（Resut_0）當運算結果為0時，會被置位；

• SM1.0（Overflow_Illegal）當出現運算溢出或檢測到非法數值時，被置位；

• SM1.1（Neg_Resut）當運算結果為負數時，數學運算指令會將其置位；

• SM1.2（Divide_By_0）當CPU檢測到除數為0時，該位被置位；

SMB1還包括關于表操作、BCD及十六進制數（HEX）的指令狀態信息位，請看下面的表格：

S7-200 smart系列PLC的特殊存儲器很多，本文介紹了其中的SMB0和SMB1，更多內容在之后的文章中繼續介紹。
