前面的文章我們介紹了S7-200 Smart用于PROFIBUS-DP網絡的模塊-EM DP01，有讀者反饋對PROFIBUS-DP協議的工作原理不清楚。今天這篇文章，我們就來深入介紹下PROFIBUS-DP協議。

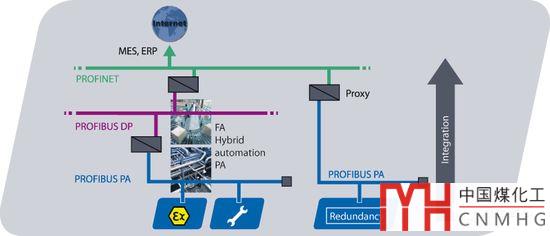

“PROFIBUS”是英文“Process Field Bus”的簡寫，中文翻譯為“過程現場總線”。PROFIBUS協議是一種開放式、不依賴于生產商的國際標準總線協議，最早收錄于歐洲標準EN 50170，后來成為國際標準IEC 61158。PROFIBUS協議是包含三種協議的集合，分別是：PROFIBUS-DP（Distributed Peripherals）、PROFIBUS-PA（Process Automation）和PROFIBUS-FMS（Fieldbus Message Specification），本文介紹的重點是PROFIBUS-DP。

PROFIBUS-DP協議中的“DP”是英文“Distributed Peripherals”的縮寫，中文翻譯為“分布式外圍設備”。

PROFIBUS-DP協議把網絡上的設備分為兩種：主站（Master）和從站（Slave）。PROFIBUS-DP主站需要知道PROFIBUS網絡上的DP從站的地址、DP從站的類型、數據交換區和診斷緩存區。PROFIBUS-DP主站啟動整個網絡的通信并初始化DP從站，它首先根據DP地址把硬件組態信息（參數及IO配置）寫入到相應的從站。如果該地址的從站存在，它會接收該配置信息并且與自身實際的IO配置進行比較，并把結果寫到自身的診斷緩存區。PROFIBUS-DP主站會去讀取DP從站的緩存區信息，從而來判斷從站是否接受了主站的配置命令。一旦從站接受了主站的配置，主-從關系便確立起來。

主從關系確立后，PROFIBUS-DP主站與DP從站便開始交換數據。DP主站可以把數據寫入到DP從站的數據輸入?yún)^(qū)（Input），也可以從DP從站的數據輸出區（Output）讀取數據；DP從站可以把數據寫入到DP主站的數據輸入?yún)^(qū)（Input），也可以從DP主站的數據輸出區（Output）讀取數據；

如果DP從站發生故障，它會把故障信息寫入到自身的診斷緩存區，DP主站通過讀取DP從站的診斷緩存區，就能發現從站的故障并發出報警（故障燈亮起）。

需要說明的一點是：PROFIBUS-DP網絡可能存在多個主站，并不是每一個主站都能與從站進行數據交換（讀寫）。只有建立了主-從關系的主站與從站之間才能交換數據，其它主站只能讀取從站的信息，而不能寫入。

好了，關于PROFIBUS-DP協議中主站與從站的工作原理就先介紹到這里
