VCAD有4個圖庫：

圖庫1：以名稱可以分別的dwg圖塊，如用戶基數特性表之類

圖庫2：以外形可以分別的dwg圖塊，如節點之類

圖庫3：按標準分類的PDF文件夾

圖庫4：各類計算excel表格

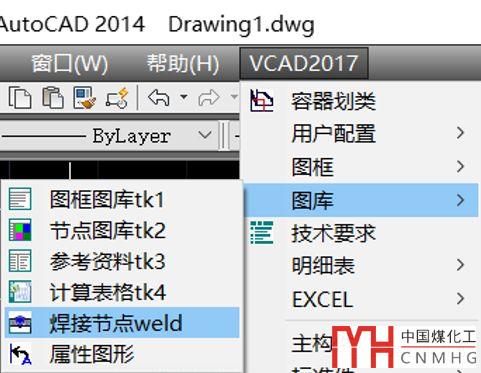

這些圖庫都非常有用。今天要介紹的也類似于一個圖庫，可以在菜單：圖庫->焊接節點WELD 找到。

你也可以在工具條中找到焊接節點：

WELD程序的目的是做一個加強版的圖庫2。要知道VCAD做了非常多的功能，菜單已經是滿滿的了，為一個小功能制作一個菜單或者工具條是非常奢侈的。所以產生了將一些小功能匯合到一個程序里，利用幻燈片來區分。當雙擊幻燈片時，調用相應的程序，生成一定的功能。它最先用于繪制1:1的焊縫節點，所以程序名稱就定為了WELD。但是不要被WELD的名稱騙了，它可不止能繪制焊接節點。

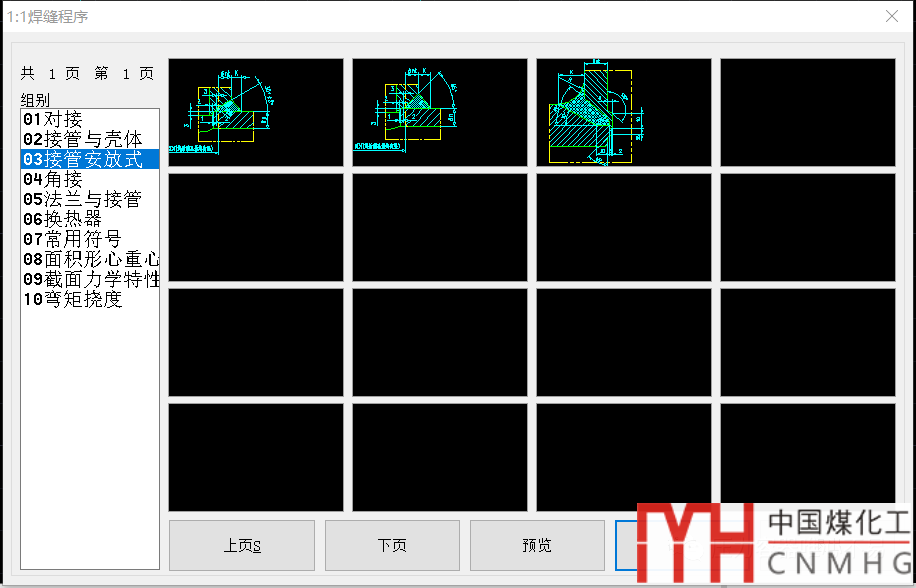

我們來看看WELD程序里包含了哪些內容吧：

01對接

01是對接節點的繪制，選擇相應的節點可以預覽放大。

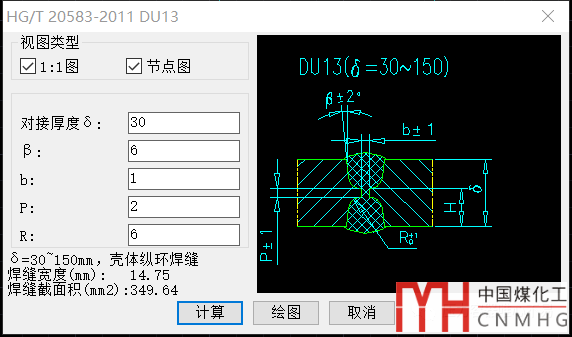

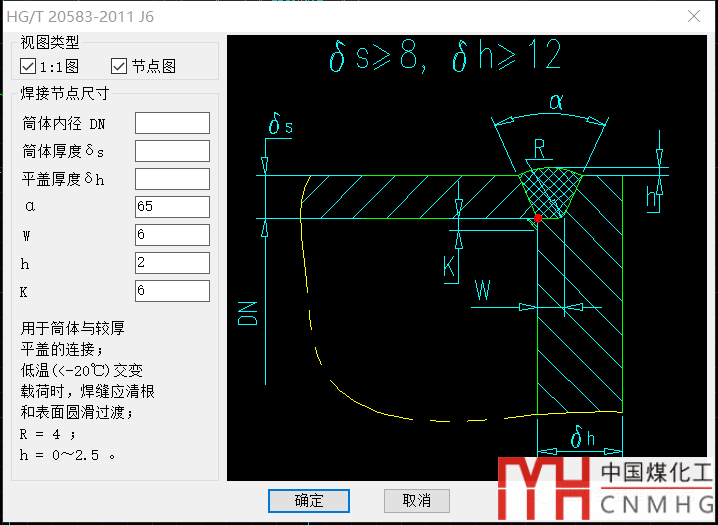

點擊確定或雙擊后可以調出一個界面輸入相應的參數。比如選擇DU13的1:1節點，界面如下：

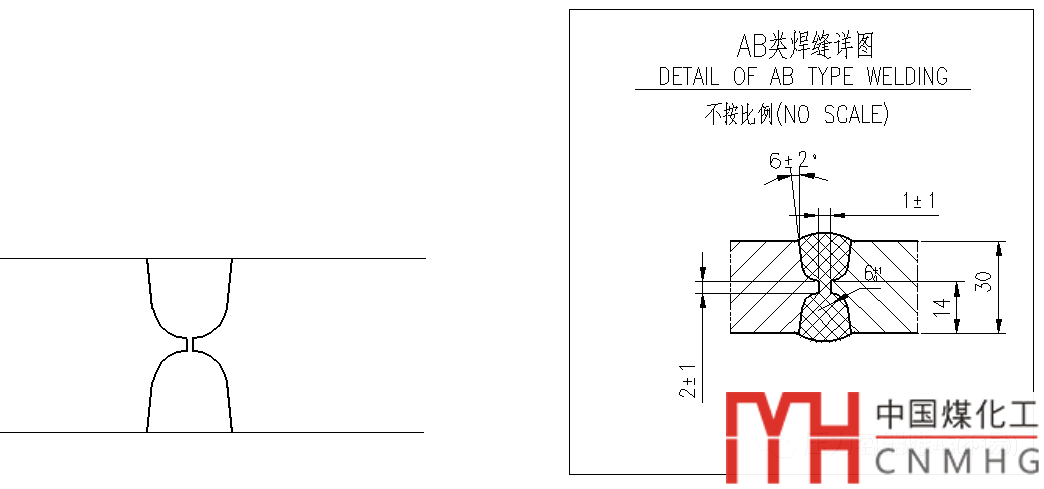

生成1:1的焊接節點和一個80*80的焊接節點。

02接管與殼體

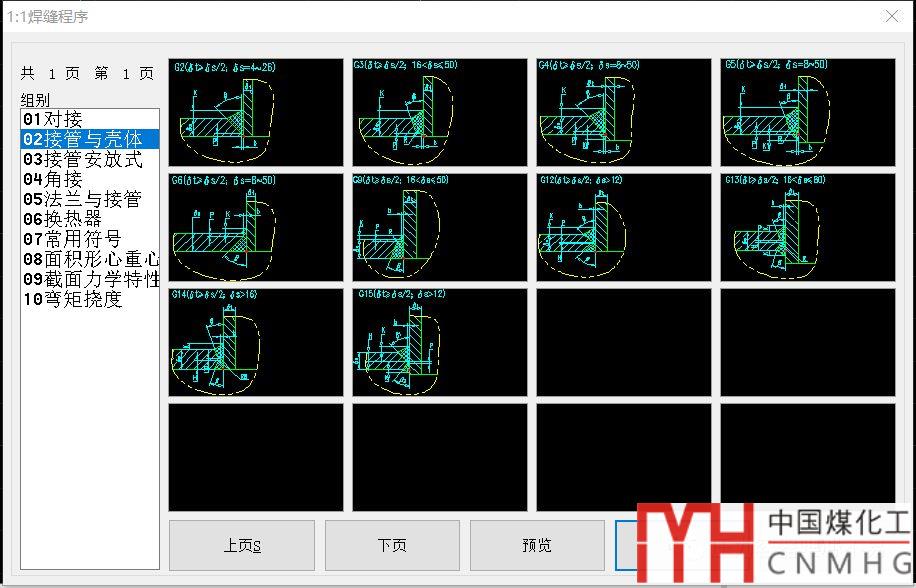

繪制內插接管的焊接詳圖以及節點圖

03接管安放式

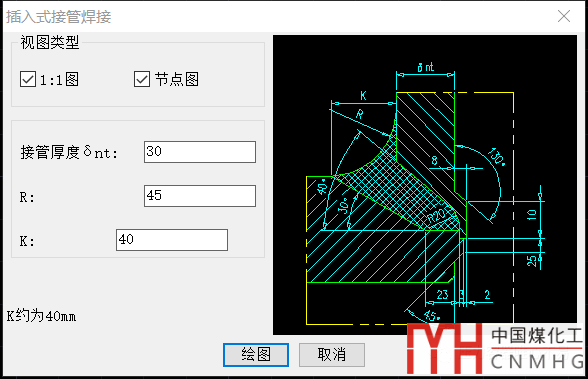

其中一個安放式接管的界面，一般用在厚壁的加氫反應器上：

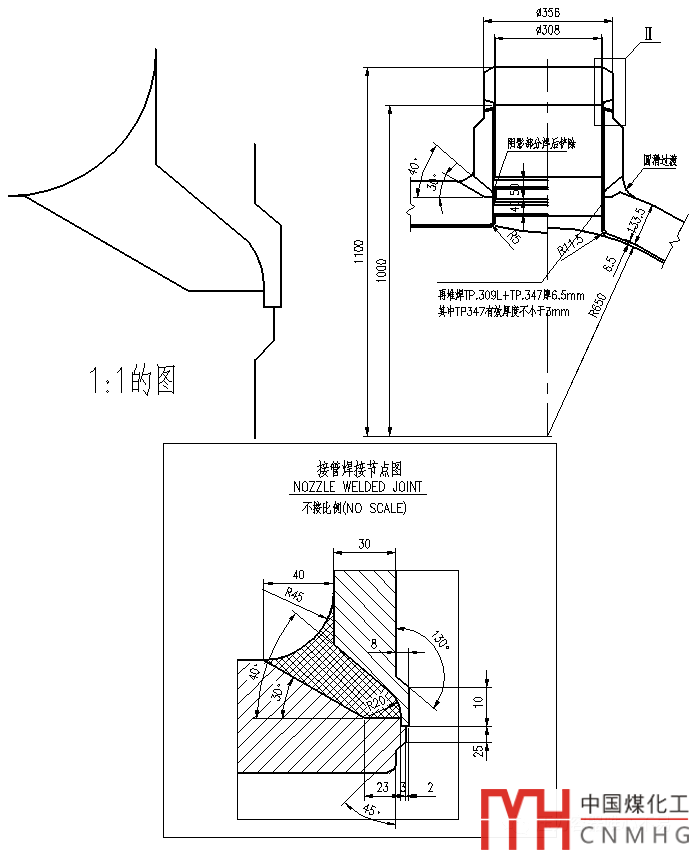

生成一個1:1的圖以及節點。

04角接

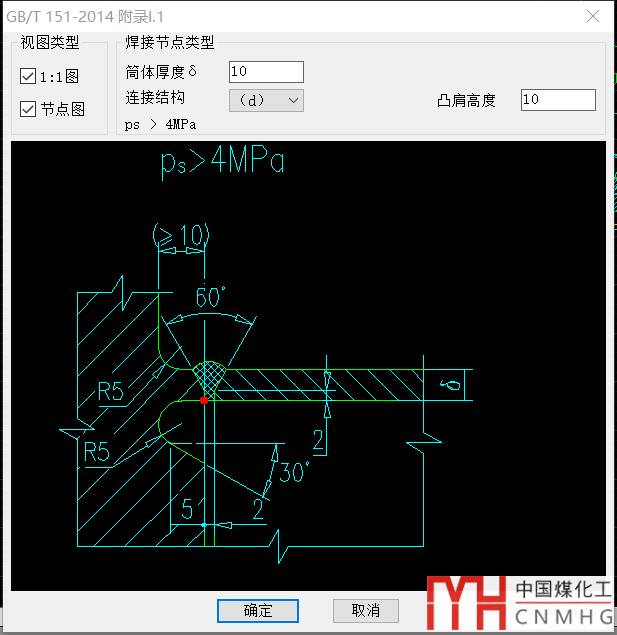

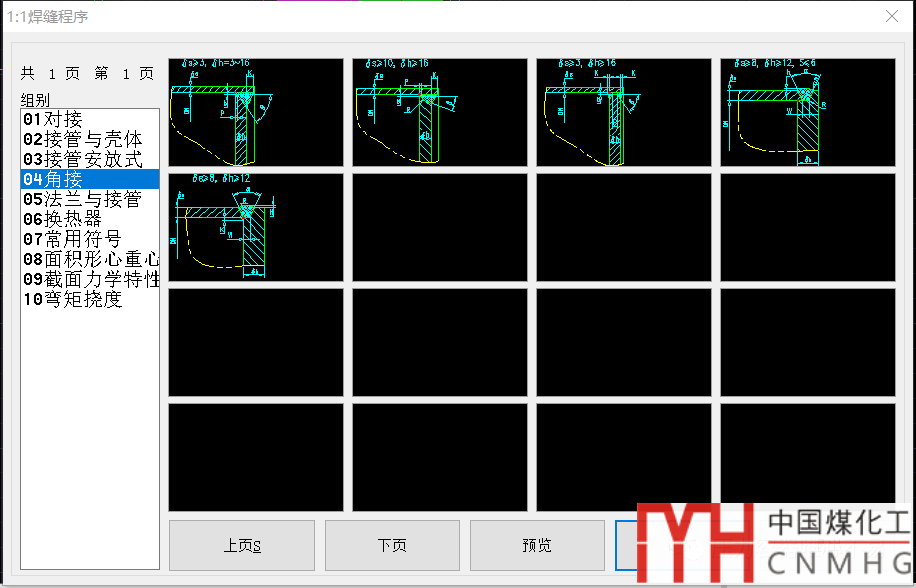

程序界面如下：

其中一個節點：

05法蘭與接管

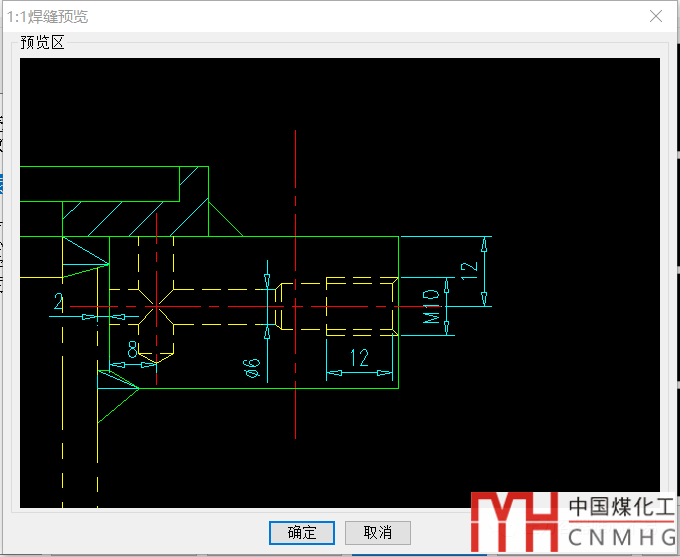

這個目錄下目前只有一個節點，用來繪制襯環法蘭的透氣孔。

06換熱器

程序界面如下：

主要用來繪制管板與筒體的焊接節點。

07常用符號

界面如下：

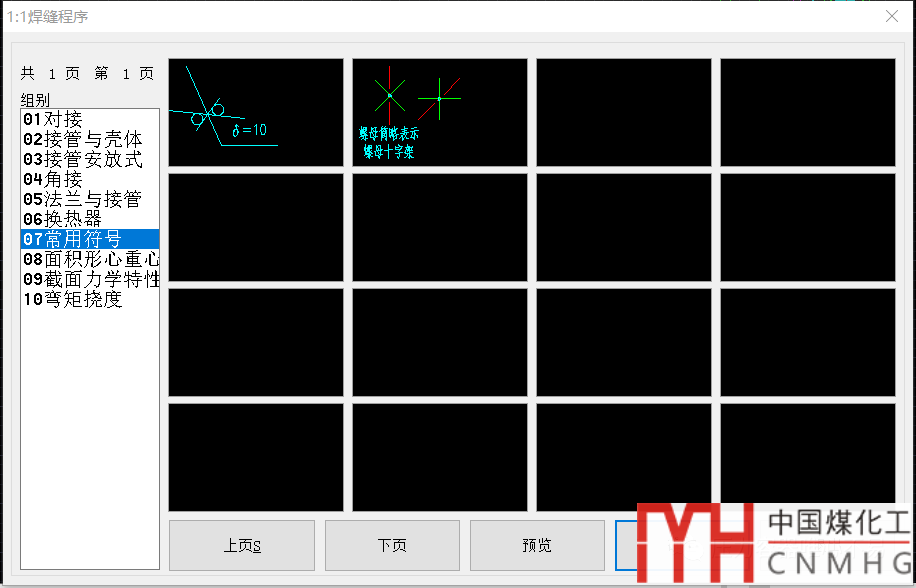

這兩個程序一個是動態繪制板厚符號。另一個是繪制簡略的十字架，代表螺母。

08面積形心重心

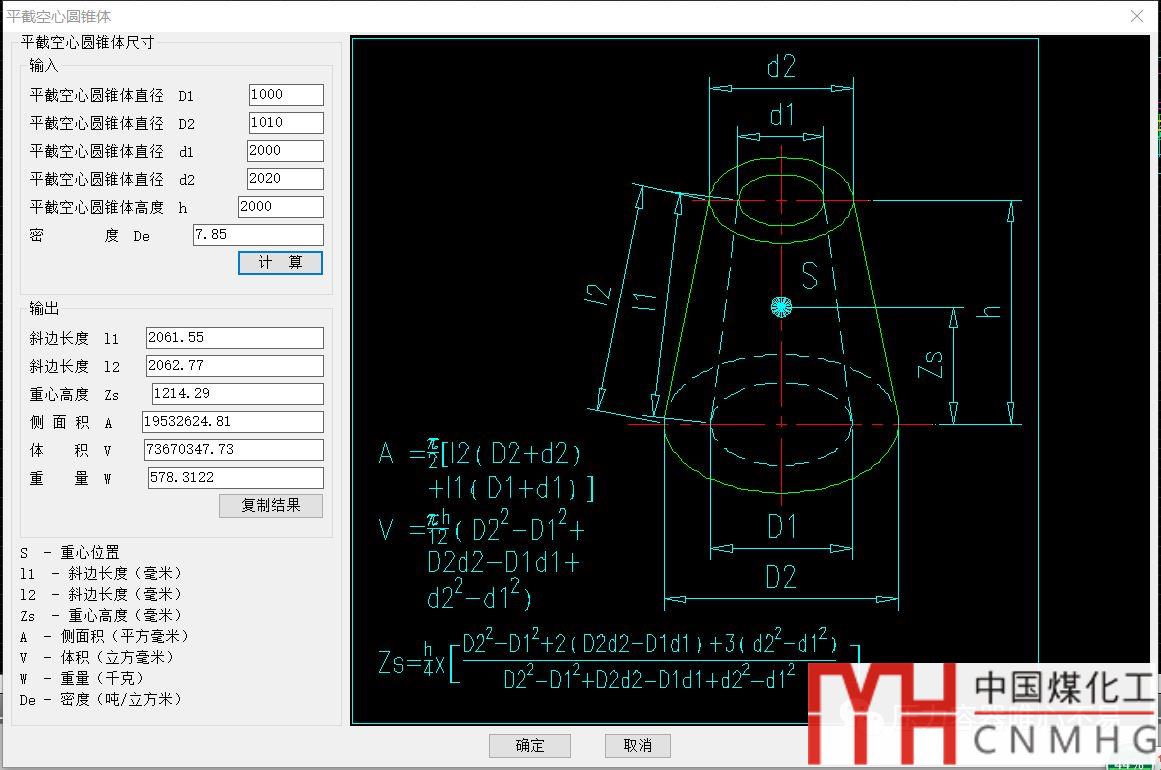

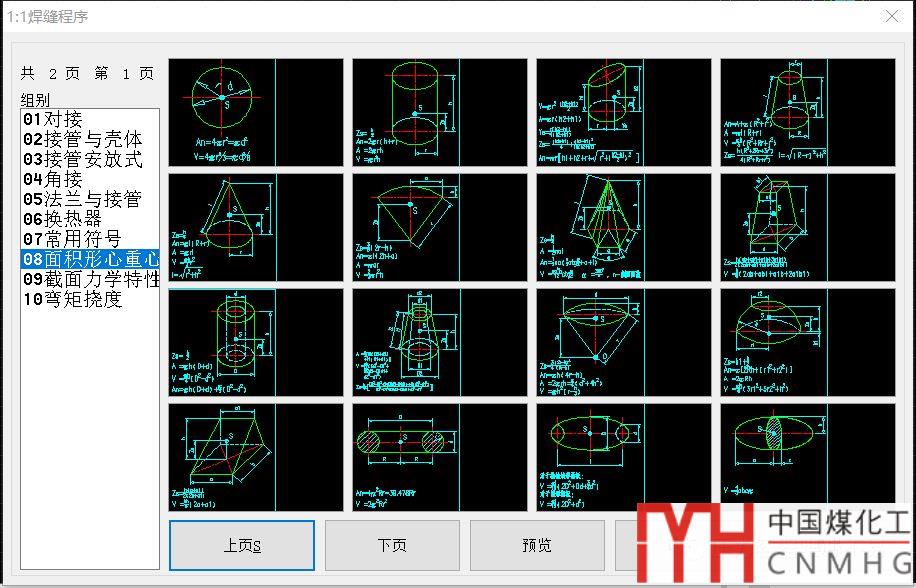

其中一個的界面如下：

09截面力學特性

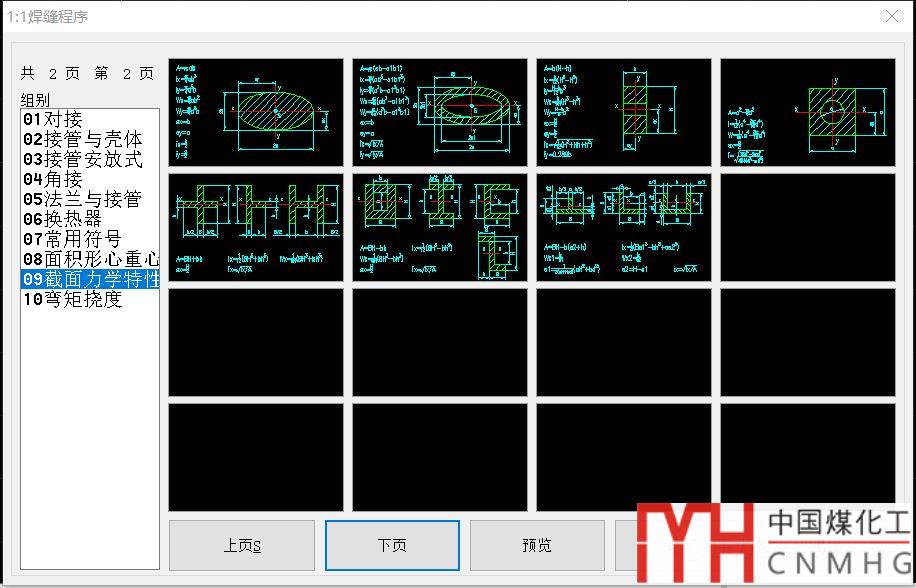

主要用來計算各種截面的力學特性，如慣性矩，抗彎模量等。

點擊下頁

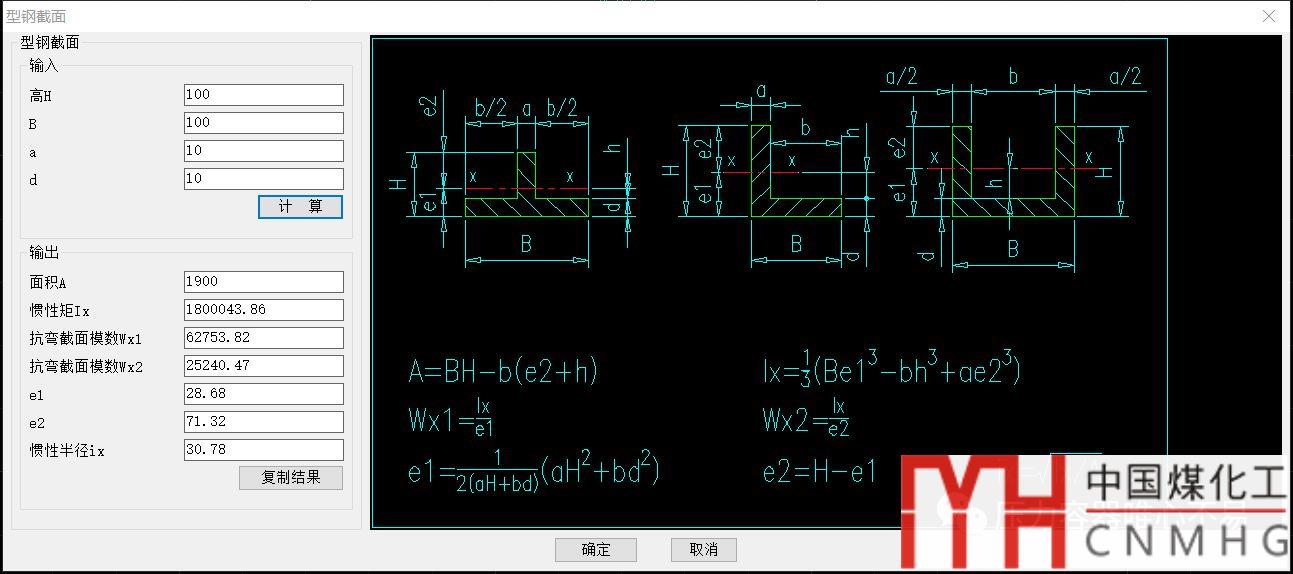

如需要計算型鋼截面：

前陣子算各類的梁，這個程序發揮了很大的作用。

VCAD一個小小的WELD程序里面竟然包含了75個小功能。如果用菜單可能功能都很難找到，采用這種方法解決了使用的便利性的問題。

親愛的用戶，趕緊試試吧。
