Autocad和Excel都是非常常用的工具。在做采購料單的時候，經常需要將圖紙上的明細表轉化成EXCEL的采購單。對于材料明細，在Autocad中已經做了一次了，能否直接輸出EXCEL格式的材料呢？

VCAD有Autocad表格轉Excel表格，也有Excel轉Autocad的。有的朋友可能還不是很熟悉，所以今天介紹一下用法。

實現原理：

通過獲得Autocad橫豎框線的坐標，將每個框里的文字提取出來放置在相應的EXCEL單元格里。（所以每個框里的文字不要外露，否則可能會提取多次到EXCEL表格）

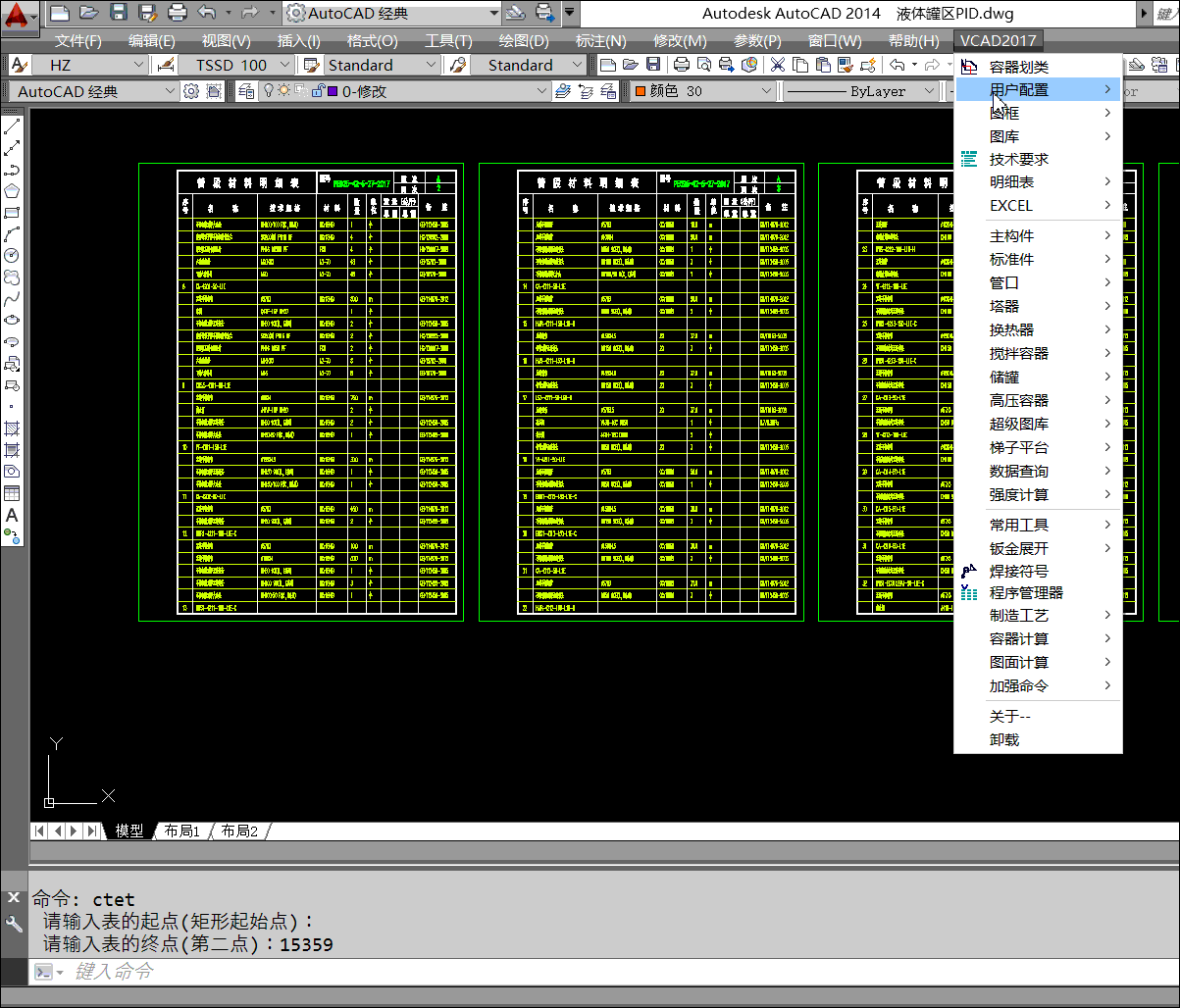

VCAD的菜單EXCEL下，有CAD轉EXCEL菜單。

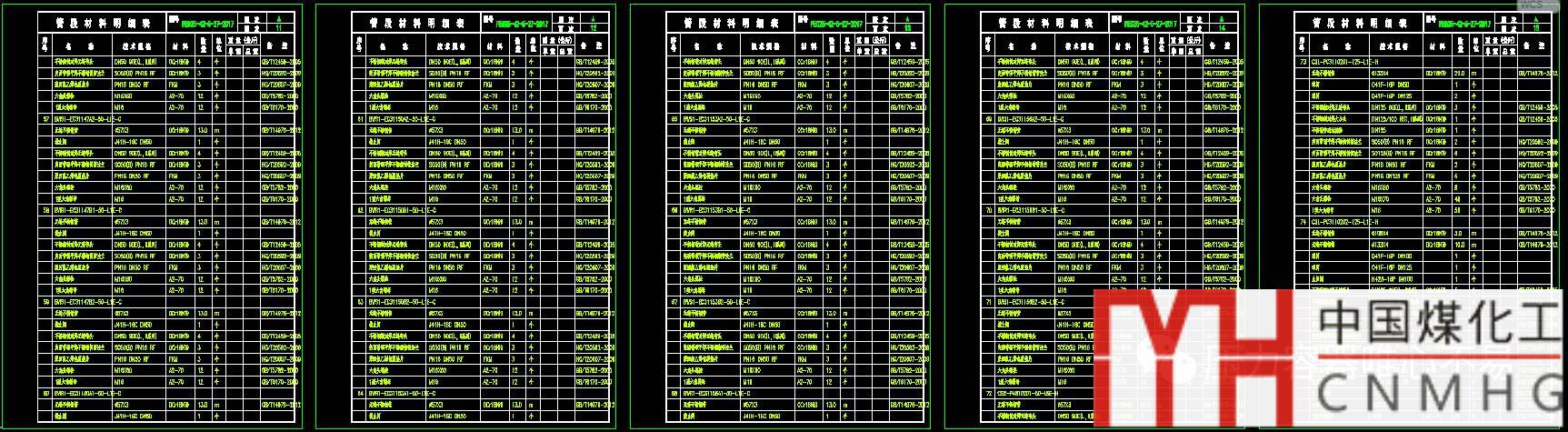

先打開需要轉換的DWG文件

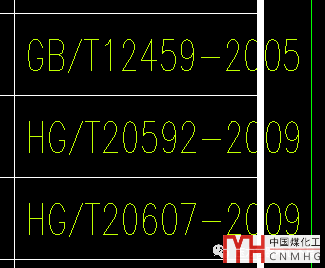

為了使轉出來的EXCEL可以直接使用，先檢查一下DWG的文字有沒有露出表格外面。

如果露出到表格外面，修改一下字寬，使得文字在表格內部。

點擊圖標：

按照提示輸入表格的最上面以及最下面的表格矩形。

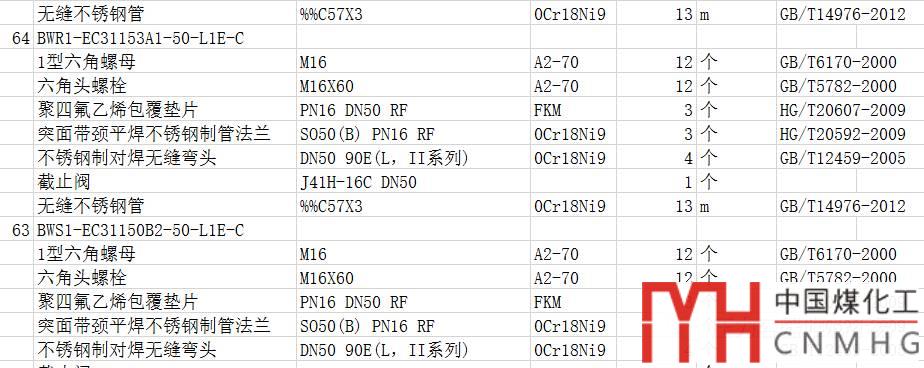

則可以形成上圖的表格，之后即可在EXCEL中做相關操作。
