昨天發完有網友提出了問題，低版本鏡像時對填充的處理不同，確實如此！發文章前沒有看一下低版本，可能會誤導不少初學者，重新整理了再發一遍。

鏡像(MI)命令是CAD中選項最少的編輯命令，而且多年來一直沒有變。執行鏡像命令并選定對象后就會提示指定鏡像軸的第一點和第二點，然后會讓我們選擇是要?jiǎng)h除源對象或者保留源對象。

雖然鏡像命令很簡單，但鏡像也有比較特殊的地方，網上問關于鏡像的問題的還不少，比如有人問：為什么文字鏡像跟復制一個效果？但還有人問：為什么鏡像后文字變反了？還有人問：為什么填充鏡像后方向沒有變，改了MIRRTEXT變量也不行？

如果你對這些問題不了解，可以看看下面的介紹。

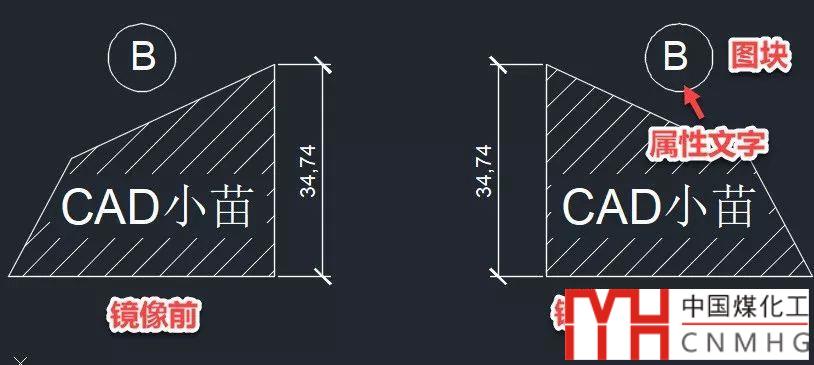

鏡像與其他命令不同的地方就是對文字（包括圖塊中屬性文字）、標注、填充等注釋性對象進行了特殊處理，在CAD高版本中鏡像時這些圖形并沒有進行方向的反轉，如下圖所示。

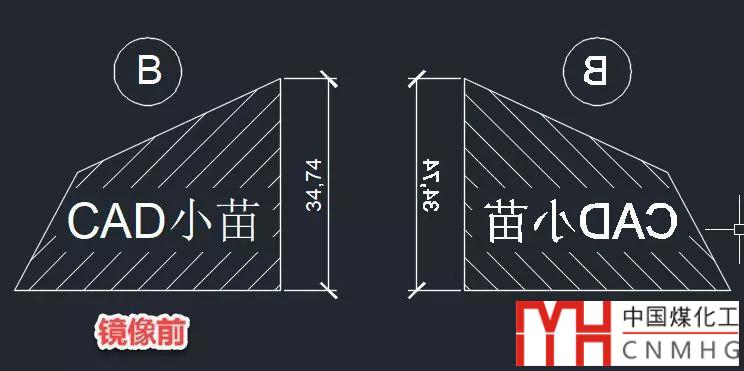

我們可以看到文字、圖塊的屬性文字、填充的文字、填充線的方向都沒有變化。假如這些注釋圖形跟其他圖形一樣鏡像的話，會是下面的效果。

將上面的圖形全部選中做成圖塊，然后再鏡像就得到上圖所示的鏡像效果。圖塊中的普通文字，而且圖塊中嵌套圖塊的屬性文字都被作為常規圖形被鏡像了。

很顯然，CAD鏡像對注釋性圖形的默認處理方式是多數人希望的結果。

但也有例外，有一些特殊的情況下希望文字真的被鏡像，填充線的方向能在鏡像的時候反過來。但CAD只是針對文字提供了設置：變量MIRRTEXT，設置為1時，文字可以真實鏡像，對于填充是無法設置的。

每日一貼-為什么有的CAD文字鏡像后會變反向？

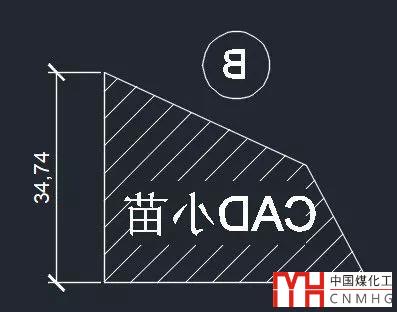

MIRRTEXT變量設置為1后，普通文字和圖塊的屬性文字都將真實鏡像，但標注的文字仍然會維持可讀狀態，如下圖所示。

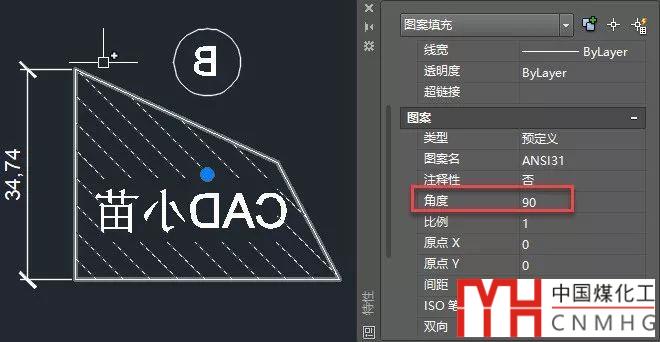

想讓填充線反向的話，不需要用變量控制，只需要調整填充線的角度就好了，如下圖所示。

文章發出去后有網友提醒我：CAD低版本填充在鏡像的時候方向會反轉，我試了一下AUTOCAD 2007，果然如此，據他說2010版也是如此，因此可能很多人使用的版本都存在這樣的問題。如果在這些版本中，我們希望填充能恢復跟鏡像前相同的方向，只需要雙擊填充進入編輯對話框后，直接單擊確定按鈕關閉即可，填充圖案就可重新生成。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件，浩辰CAD的鏡像除了跟AUTOCAD相同的選項外，執行鏡像命令后可直接回車，再選取一條線作為鏡像軸，不用每次都要選擇兩個點來確定鏡像軸。
