幾十兆甚至上百兆的圖紙用CAD圖紙打開和操作速度慢很正常，但偶爾會碰到這種圖紙，圖紙只有一兩兆，可是用CAD打開時非常慢，打開后操作也相當慢，這是為什么呢？

CAD圖紙異常大時怎么處理？

之前研究過幾張這類圖紙，發現原因是一樣的，都是因?yàn)槊芗畛湟鸬?。前兩天一位網友發過來一張圖紙，研究了半天發現原來還有不同的原因。這里給大家簡單介紹幾種情況，遇到類似圖紙的時候可以先從這幾個方面來分析。

一、密集或單元數非常多的填充

以前遇到過多張打開和操作特別慢的圖紙，發現有一個共同點，要么圖中有大面積的填充，要么錯誤地將線性填充圖案比例設置得過小。

一個填充圖案在保存圖紙時只需要記錄一些參數，例如邊界線、原點、圖案樣式名、比例等等，使用SOLID填充或圖形填充，比例設置為1或1000對于保存文件大小基本沒有影響。

但要將填充顯示出來，使用SOLID或普通填充圖案，比例設置成1或1000就相差很多了。比如說在一個矩形區域內填充ANSI31的圖案，比例設置1000時和設置成1，圖紙保存的大小幾乎不會變化，但線的數量卻差將近1000倍。而SOLID填充沒有比例，SOLID填充會分解成三角形顯示，SOLID顯示數據量的大小主要取決于邊界的復雜程度，比如一個矩形會分解成兩個三角形，一個圓就會分解成更多的三角形，如果邊界復雜，中間再帶曲線的孤島三角形會更多。但如果用密集的線型填充去當SOLID用的話，數據量會大很多。

CAD為什么不能填充？

CAD填充比例是怎么算的？

近千種CAD填充圖案下載及使用說明

CAD插件-CAD填充圖案制作工具

之前就見過一批給排水圖紙就是因?yàn)閷⒕€性填充比例設置得極小來當SOLID用導致出現了打開和操作極慢的情況，下面我們就看一下這些圖紙是怎么回事。

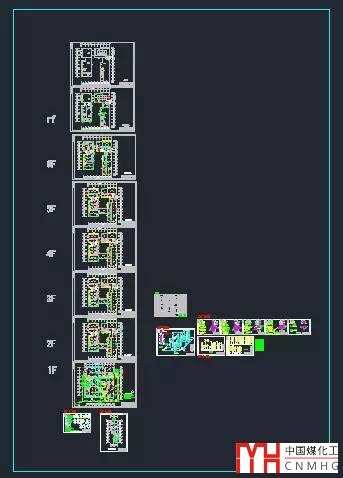

有一張給排水的圖，2MB多一點。截圖如下：

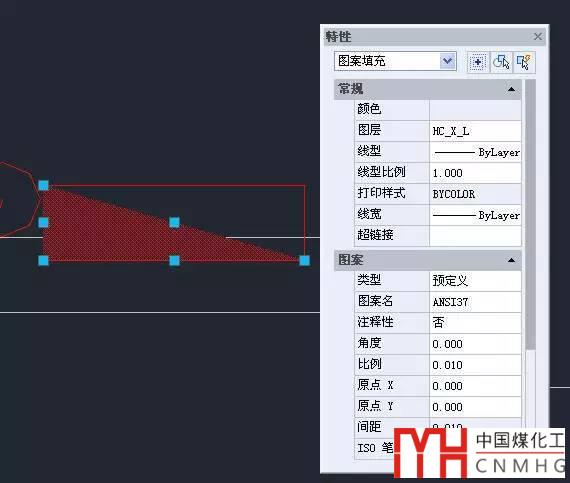

這張圖打開巨慢，有時甚至還會退出。當時我一點點的排查，終于找到問題所在。問題出在其中一個消火栓，如下圖所示。

這里應該用SOLID填充，結果用的是ANSI37，比例設置成0.01。我將這個填充復制到一張新圖中炸開，你知道有多少條線嗎？90多萬條，這一張圖中這樣的消火栓有六七十個，想想這得有多少條線?。浊f條線，CAD吃不消也很正常了。

圖紙能打開的話還好說，找到問題所在，將填充圖案改成SOLID。如果上面的消火栓是圖塊還比較簡單，編輯其中一個圖塊后，其他圖塊就自動修改了。如果圖很復雜，要從中找出問題來很費勁，或者由于內存不足根本就打不開圖紙，那該怎么辦呢？有沒有更好的方法呢？

方法倒有一個，在CAD中有一個變量HPMAXLINES，可以設置單個填充線數量的最大值，默認值是1000000。當填充的線數量超過這個數值時，填充直接顯示為SOLID填充。當遇到圖紙很小，但打開很慢或打開時內存溢出的圖紙時，可以先適當調低這個設置，然后再打開圖紙?jiān)囋嚒?/p>

比如說，輸入HPMAXLINES命令，回車，將這個數值設置成300000，然后打開上面那張圖紙，由于消火栓的填充線數超過300000，打開時被顯示為SOLID填充，因此就可以很輕松就打開，縮放、做其他操作也很順暢。

這種方法只能暫時解決你打開和操作的問題，如果確認是使用了錯誤的填充圖案，最好能找出來這個填充并進行修改，修改后保存圖紙，這樣以后自己或其他人在使用這張圖紙的時候就不會面臨相同的問題了。

如果是尺寸很大的規劃或地形圖中使用填充，填充比例雖然很大，但由于面積很大，填充單元和線數確實很多，我們也可以將HPMAXLINES變量值線調整小，這樣可以加快開圖和編輯的速度，到打印前再將HPMAXLINES設置回正常值。

二、大量的區域覆蓋WIPEOUT

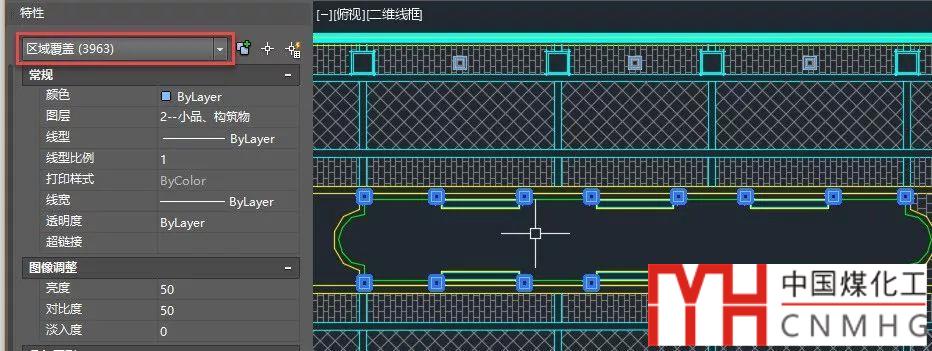

前幾天網友發過來的圖紙也是2MB多，打開還不算太慢，但打開后縮放和平移的時候非?？?，網友以為是圖塊太多，打開圖看了一下，圖塊并不多，有一些填充，但看上去不密集，將填充和圖塊全部刪除后，仍然很卡，于是用快速選擇一種對象一種對象地刪除，最終終于發現原來跟圖中大量的區域覆蓋WIPEOUT，如下圖所示。

CAD中怎么能讓圖塊能遮擋住后面的圖形？如何能更輕松創建區域覆蓋（wipeout）？

里面有3963個區域覆蓋，將這些區域覆蓋刪除后，縮放和平移一下子就順暢了。

這張圖的冗余數據并不止區域覆蓋，還有一些多余的圓、直線、多段線，但造成縮放和平移慢的原因就是區域覆蓋。區域覆蓋其實相當于一張單色的圖片，但為什么大量的區域覆蓋會導致AUTOCAD操作這么慢我也不太理解，而且我試了最新的AUTOCAD 2018版也是如此，但浩辰CAD里打開縮放和平移還很順暢。


三、圖插入了復雜的圖紙或圖像

圖紙插入外部參照XREF或者光柵圖像的時候，圖紙中記錄的只是外部參照?qǐng)D紙和光柵圖像的文件名，圖紙的大小并不會增加多少。有些圖紙中只是畫了幾條線，但可能插入了一張幾十MB的圖紙甚至上百M(fèi)B的光柵圖像，當打開圖紙的時候，插入的外部參照和光柵圖像就要被讀取和顯示出來，圖紙打開和操作的速度會很慢，如果內存不足，同樣可能會打不開。

CAD外部參照的使用技巧及在設計中的應用

為什么打開CAD圖紙中插入光柵圖像不見了？

上面是我目前遇到的幾種情況，大家遇到類似情況首先確認是否插入了復雜的外部參照、光柵圖像或其他數據，如果沒有，就需要檢查一下是否有密集填充。區域覆蓋的這種情況我第一次遇到，感覺出現的概率也比較低，如果不是前兩種原因的時候不妨也檢查一下。

如果你的圖紙不屬于上述任何原因，可以發過來看一下。如果你還知道其他可能導致圖小操作慢的原因，也請留言分享一下。
