中國科技大學的魏博士提問：怎樣繪制原位XRD的Contour圖？上一期推出了一種簡單的原位XRD-GC繪圖模板教程

點擊閱讀：模板：Origin描繪原位XRD-GC圖

其中的XRD是傳統的Stack線圖，今天利用上一期的數據繪制另一種原位XRD-GC等高圖Contour圖的模板。

1.數據的準備

（1）GC和XRD

GC與普通充放電曲線數據的表結構一致：第一列是t(s)；第二列是Potential(V);

XRD是共用第一列X（即2θ），后續各列為不同時間下測試的XRD掃描（循環圈數）。

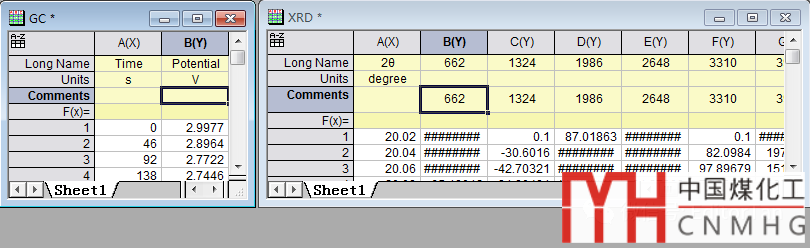

這里表頭一定要注意按照上表所示的結構，從B到以后的各列的long name都需要用時間點來命名，例如B、C、D列是測試充放電到662、1324、1986秒時分別循環測試的XRD數據。

這樣設置的目的是我們利用XRD-Contour圖模板繪制時，需要用矩陣數據，而且在定義縱軸為time(s)時需要制定按照longName的這些數據。

（2）XRD數據表的轉矩、轉置與XY軸范圍

譚編設置了一個XRD的Contour模板，繪圖需要矩陣數據。

首先，轉矩

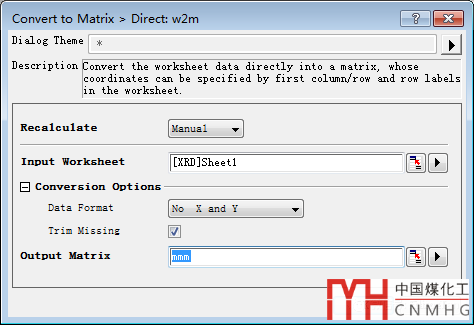

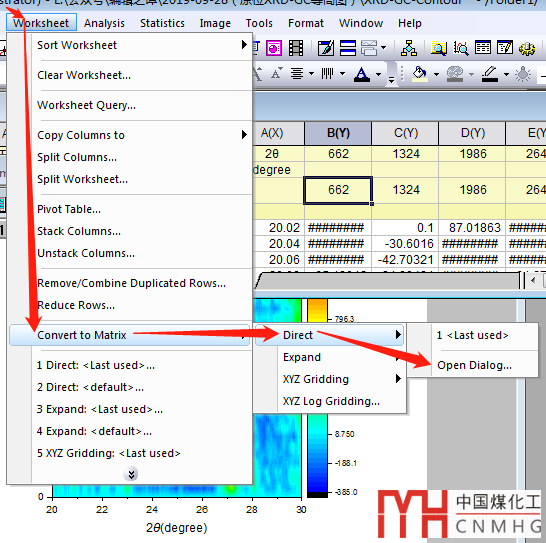

需要將前面的XRD數據表轉為矩陣。點擊XRD數據表標題欄，然后選擇菜單WorkSheet-Convert to Matrix-Direct-Open Diolog...

在彈窗中修改一個矩陣的名稱（例如mmm）

然后，轉置

得到一個mmm的矩陣，點擊mmm矩陣的標題欄，然后點擊菜單Matrix-Transpose(轉置），同樣在彈窗中需要設置Output Matrix的名稱（例如mm，當然可以不做任何設置，直接確定，但要記住哪個是轉置后的我們需要的矩陣）

最后，設置XY尺度與標簽

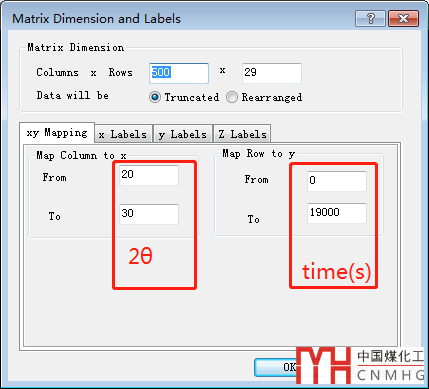

這個矩陣只是將XRD的數據轉為矩陣和轉置操作，新矩陣mm中并不包含我們的XY數據（即2θ和time），我們需要分別進行設置。同樣點擊mm矩陣，然后點擊菜單Matrix-Set Demension/Labels（設置坐標系尺度和標簽）

2.單獨圖片的繪制

（1）GC的繪制

首先，繪制普通充放電曲線

全選GC表的兩列數據，然后點擊下方的模板庫，找到【190929A】EC-GC-模板，直接繪制出GC圖。

然后，轉置圖像

點擊右邊的XY轉置(XY軸交換)工具，將GC圖轉90°，使橫軸變?yōu)镻otential，縱軸變?yōu)閠ime。

（2）XRD-Contour圖的繪制

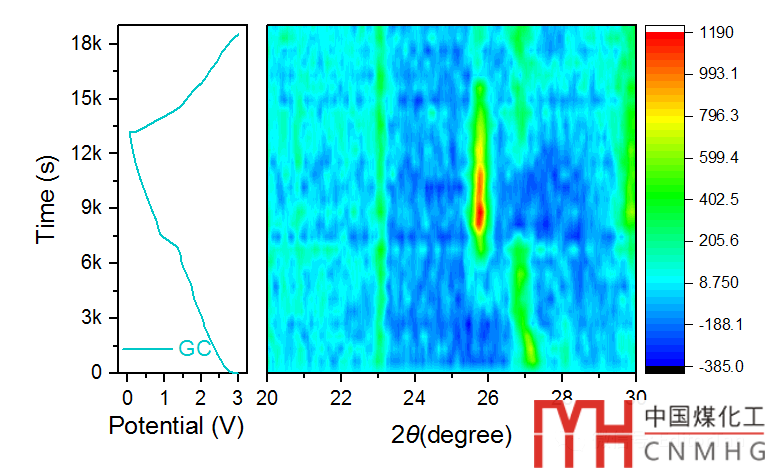

全選mm矩陣，點擊下方的模板庫，找到【190929B】XRD-Contour模板，直接繪圖如下所示！

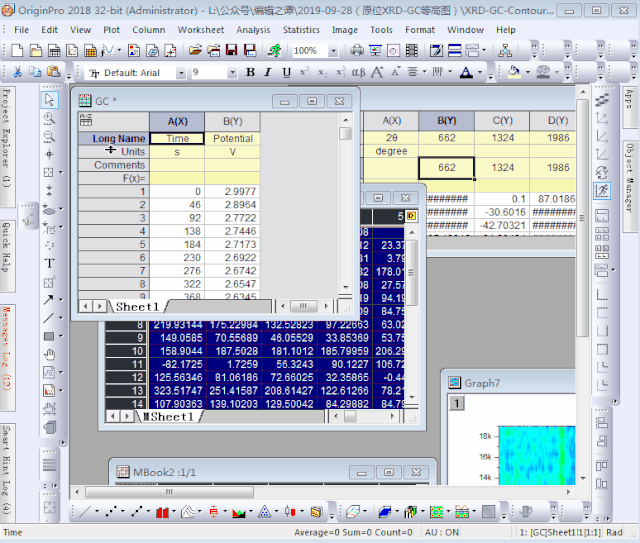

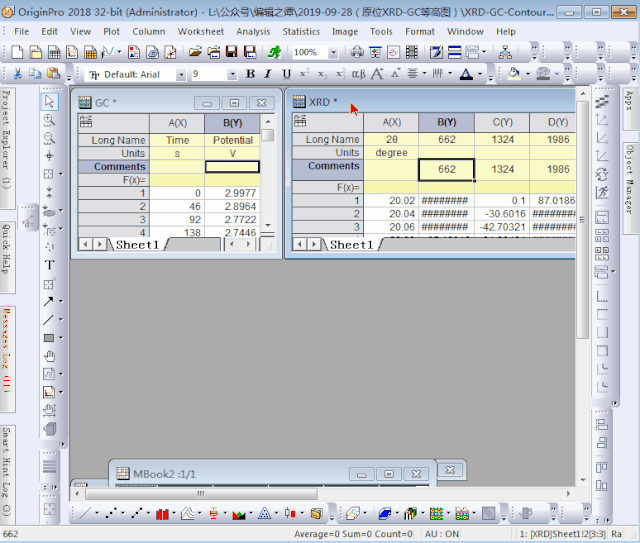

上述步驟的具體演示動畫：

3. 組圖

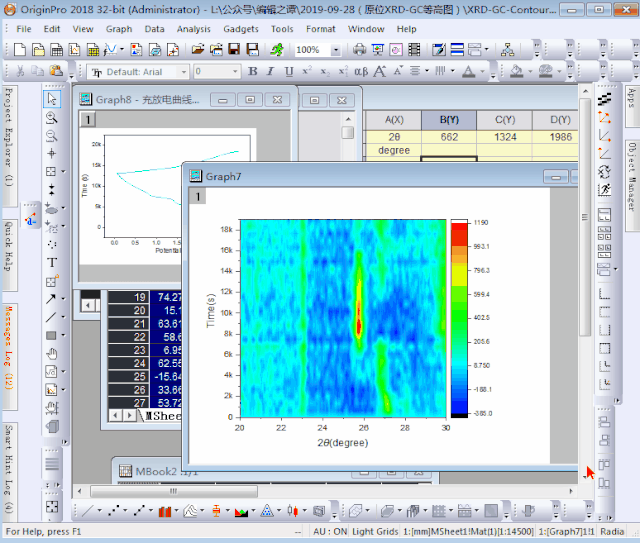

將繪制好的GC、XRD-Contour圖，一定要先繪制GC，后繪制XRD，這樣在接下來的組圖步驟中，默認是先者左，后者在右的排列。將需要組合的單獨圖片打開（不要最小化，也不要將其他不需要組合的圖打開），然后點擊右邊的倒品字工具（是將多個圖合并組合的，上方的品字工具是將組圖分解）。

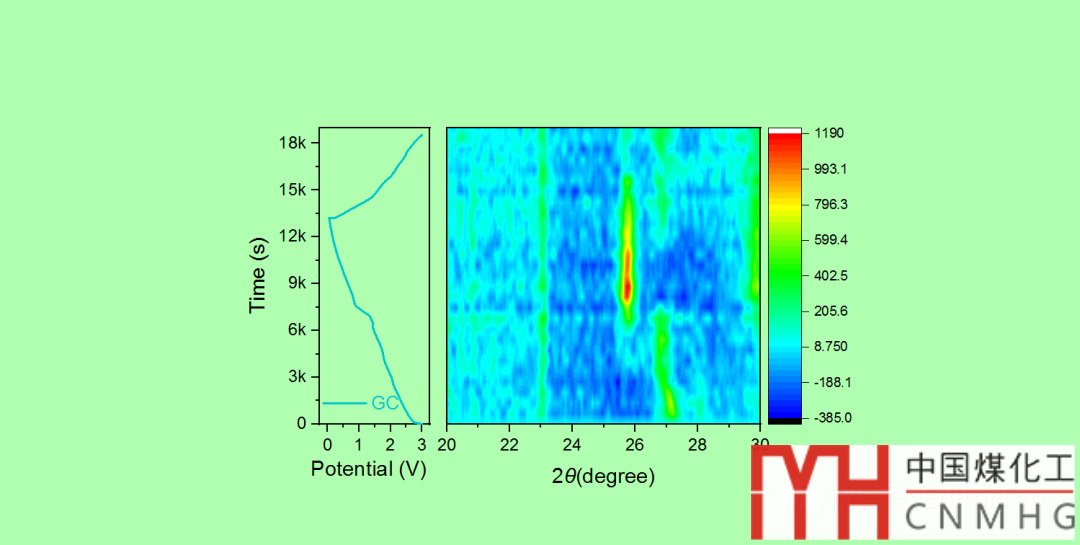

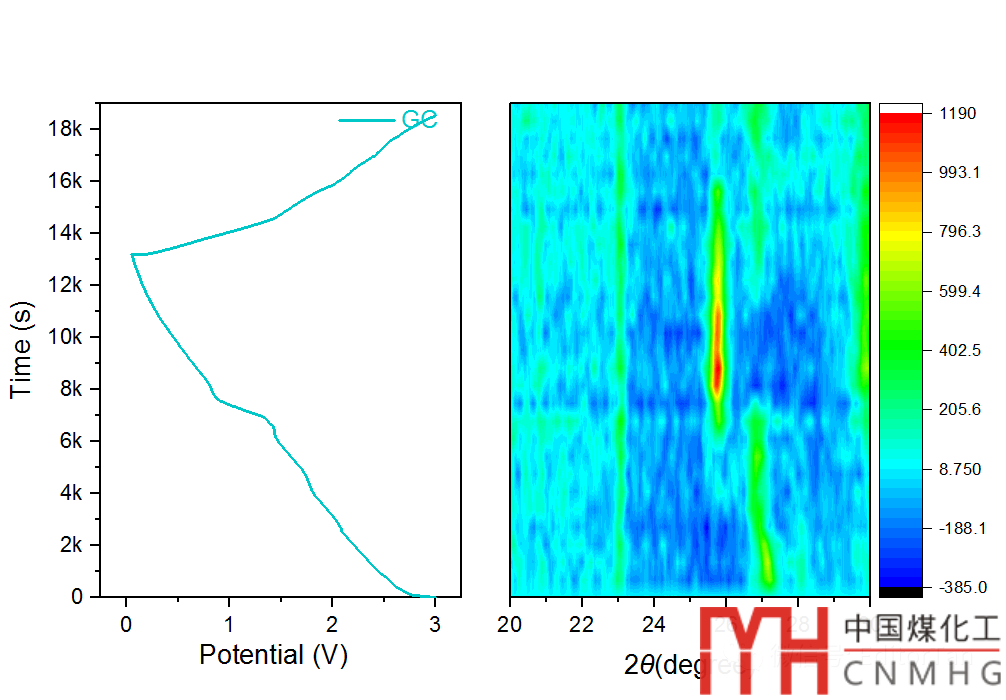

最終，經過稍微調整，得到以下兩種效果圖
