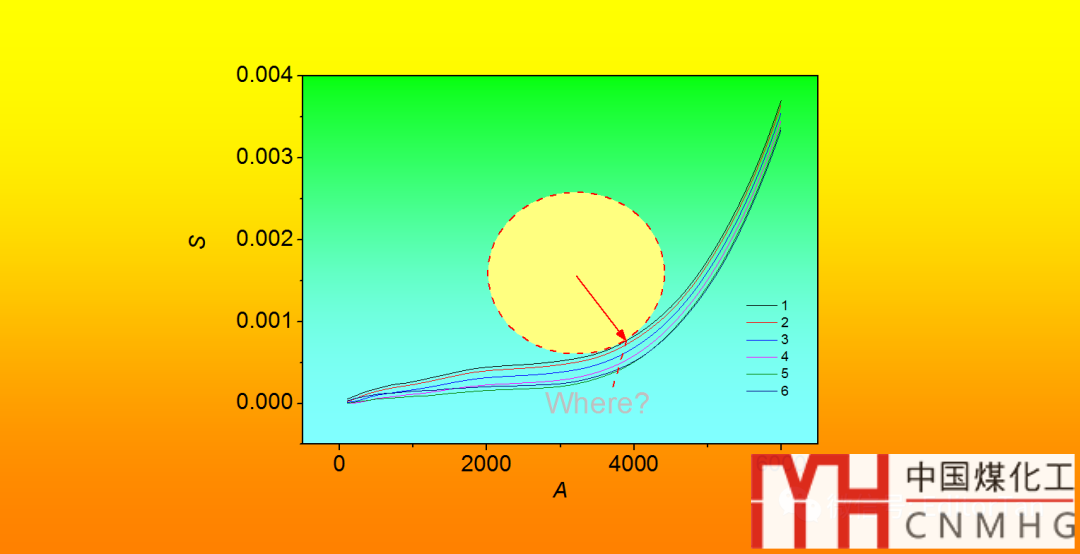

前天，在【編輯之譚】Origin制圖交流群里，云長同學提出一個問題：怎樣尋找曲線的最大曲率點坐標，給出的樣圖如下。

群里展開了熱烈的討論，譚編也沒試過這個問題，于是尋求群里幫助，得到了北科大孫同學的解答，并在今天專門制作了一個簡單的教程。譚編立即測試了該方法，并將教程詳細擴充后分享給大家。非常感謝助人為樂的孫同學們。

譚編后續將依據該方法，設計一個在線程序，類似于譚編前面設計的k1Tool秒辦線性擬合工具，只要將這系列數據粘貼到一個文本框，按TAB鍵，1秒鐘即可將每條曲線最大曲率的點坐標列出來，這將是一個非常有意義的小工具。請大家關注。

Origin尋找曲率最大點
　

孫彤麗1，譚編2

（1. 北京科技大學；2. 華南師范大學學報編輯部）

對于一系列實驗曲線，在某種情況下，我們需要尋找每條曲線在最大曲率處的點的坐標(x,y)，利用Origin軟件分三步運算（一階求導、二階求導、曲率k的運算）和一次查詢（max(k)），可以求得每條曲線最大曲率的點坐標。

1.曲率公式

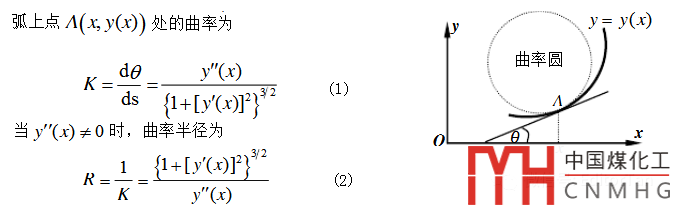

曲率、曲率半徑的求解公式如下：

2. Origin一階、二階求導

由于云長同學提供的數據中Y值太小，導致數據的一階導數太?。ㄟ@樣會使一階導數對曲率的影響較小而被忽略），因此，對數據的Y值放大1000倍處理。本文僅對B曲線進行相關解釋說明。

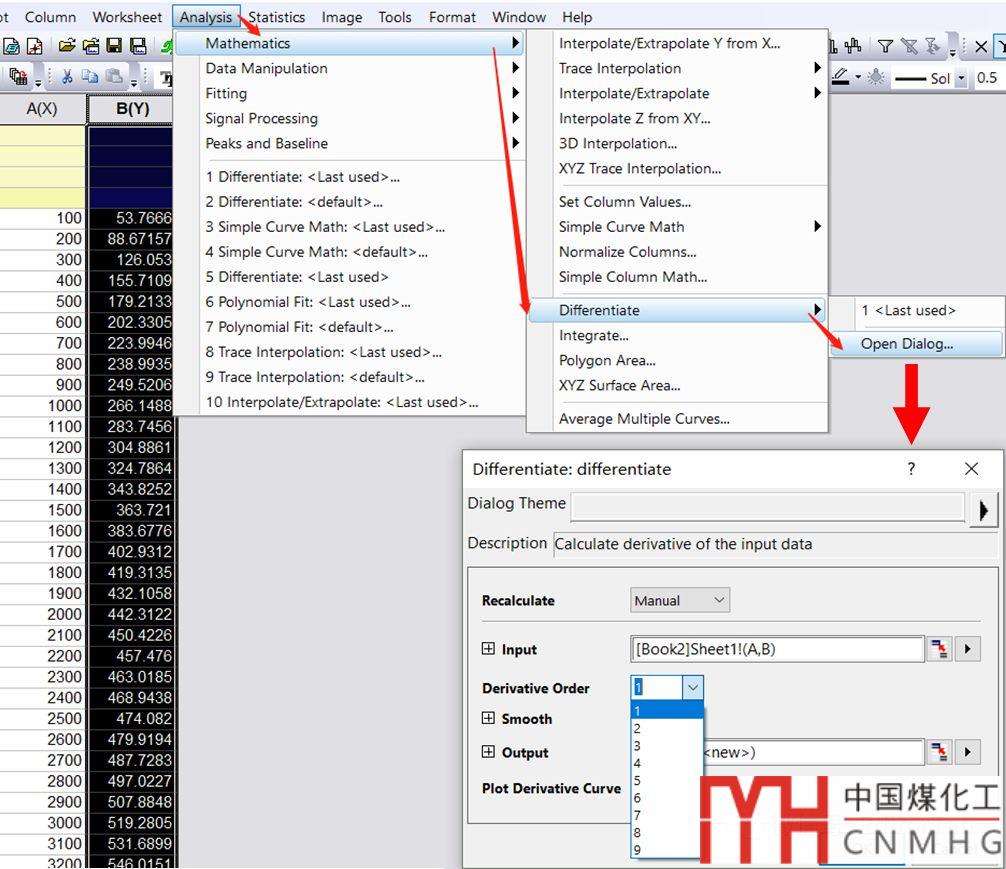

第一步：求一階和二階導數。選中B(Y)列，然后點擊菜單Analysis-Mathematics-Differentiate-Open Dialog Theme，將打開的Differentiate對話框中的Derivative Order選為1（一階導數選1）或2（二階導數選2）。其過程圖如下圖。

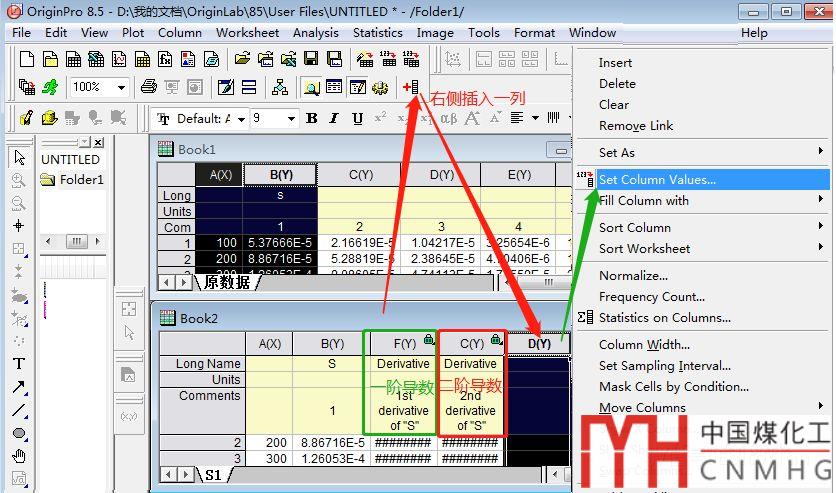

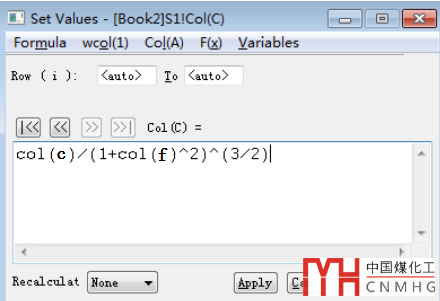

一階、二階導數完成后，在表格右側新建一列。選中新增的空白列，點擊右鍵，選擇Set Column values，

3. 尋找最大k值

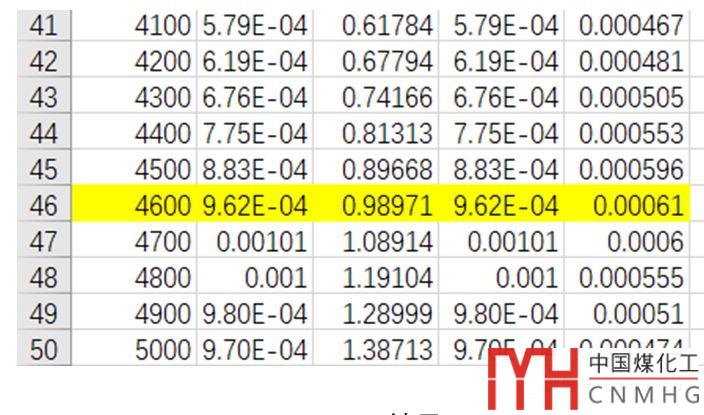

將產生的數據拷貝到EXCEL表格（Origin嵌入的在其上方工具欄第4個按鈕）中，在空單元格G1的函數輸入框中輸入公式“=max(E1:E60)”，可找到曲率最大值；再在G2單元格中輸入公式“=MATCH(G1,E1:E60)”即可顯示最大曲率的點在46行。

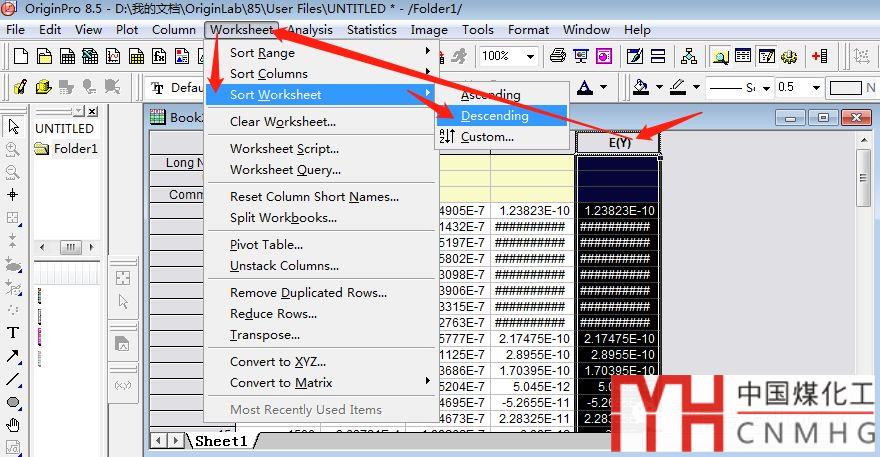

也可以在Origin中排序，如下圖所示，點擊曲率結果的那一列（E）列的表頭全選E列數據，再選擇菜單Worksheet-sort Worksheet-Descending，對整個數據表依據E列降序排列，得到的第一行數據就是我們尋找的曲率最大點。

圖6 利用Origin軟件排序獲取最大值

總之，利用Origin軟件需要許多步驟才能找到曲率最大處的點坐標。后續，譚編將根據本文方法設計一個自動的在線工具，方便大家使用，敬請關注。
