教程│Origin搞定TGA和DTG分析，你確定會做熱重分析嗎？

時間：2020-09-02 來源：編輯之譚瀏覽：

怎樣分析材料的TGA和DTG？

感謝NanoWorld的視頻教程。作者的Facebook網址：

https://www.facebook.com/fascinatingNanoworld

后臺回復“Origin”，掃碼加群，你問我出教程

讀完本教程，可以掌握以下內容：

1.TGA的數據表特征

2.TGA的曲線圖及失重率批注

3.TGA的微分DTG計算方法

4.微分熱重DTG曲線的平滑降噪

5.TGA和DTG揭示了哪些熱力學事件？

6. 我們從TGA中計算微分有什么用？

7. 怎樣指認TGA和DTG中的反應歸屬？

8. 我們怎樣開展TGA和XRD實驗？

后臺回復“視頻號”，掃碼看視頻，教程更精彩

怎樣利用OriginLab軟件分析TGA(Thermogravimetric Analysis)曲線？相信與材料相關的研究生并不陌生，而且熱重分析是材料學領域用得最多的一種熱動力學分析手段。

今天我們以一種無機材料（例如金屬氧化物）納米顆粒為例，推出TGA分析的教程。

在上一期，我們推出一篇詳細教程：

教程 | Origin從DSC計算焓和比熱容

其中有兩個熱重分析圖（TGA和DTG）沒有做詳細介紹，今天推送給各位讀者。

1.TGA的數據表特征

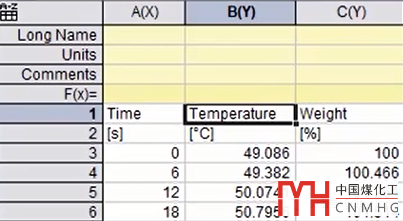

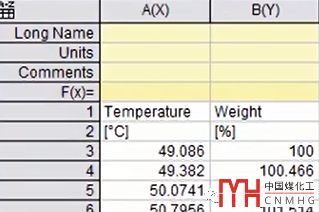

我們測得的TGA數據表如下：

但是我們只繪制失重率與溫度的曲線，因此，我們需要將時間數據列刪除，并將溫度數據列設置為X。我們只需要下表的數據結構：

2.TGA的曲線圖及失重率批注

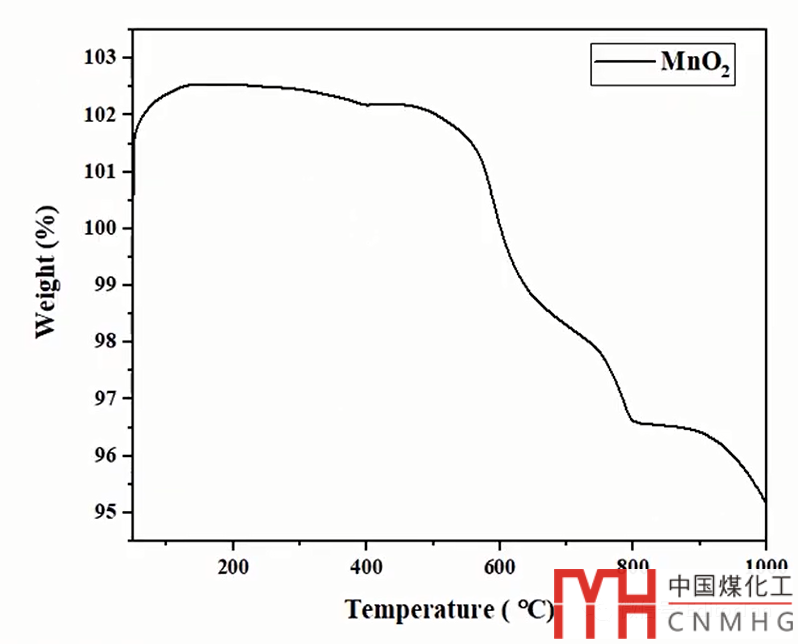

選中上表中的兩列數據，繪制曲線圖。

我們根據失重平臺，繪制水平參考線：

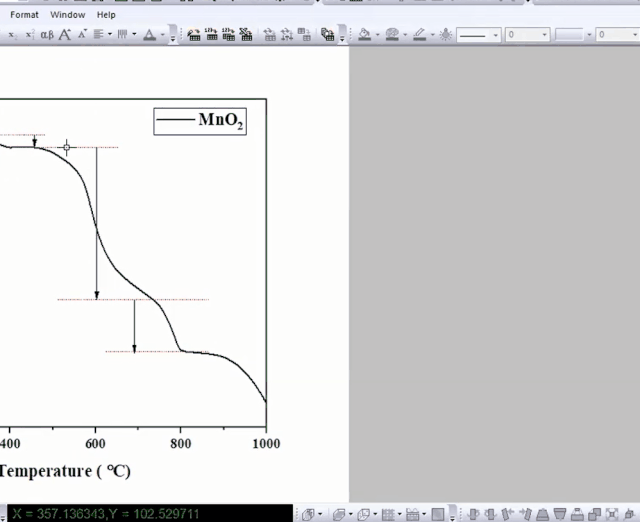

利用屏幕讀數功能，計算兩個點失重率之差。

3.TGA的微分DTG計算方法

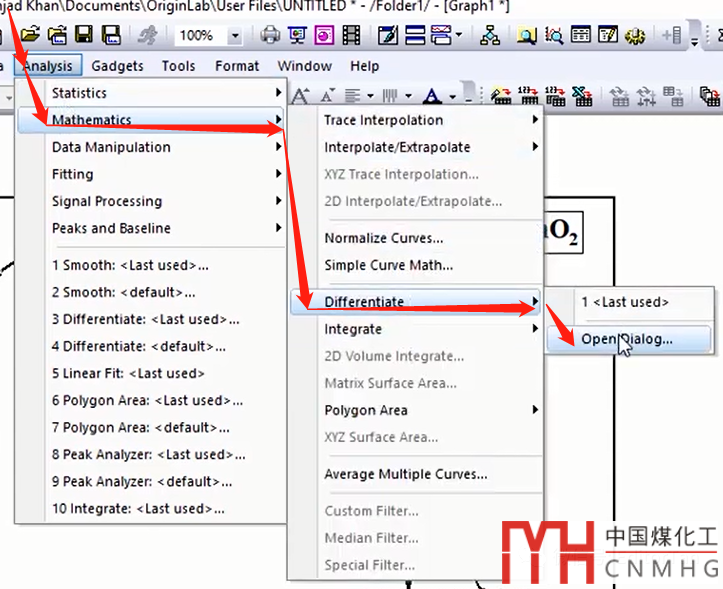

下面求TGA曲線的一階微分：

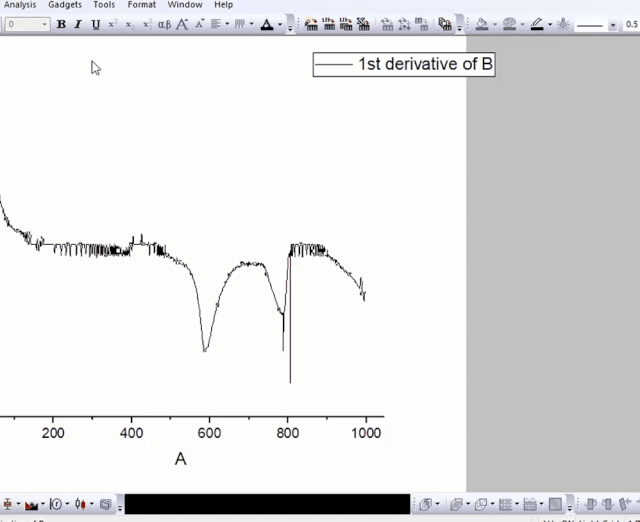

這樣會在原數據表中新增一列微分結果數據。選擇微分?jǐn)?shù)據和X列繪圖，用放大鏡放大我們感興趣的區域，發現微分曲線有毛刺，我們可以對其進行完美的平滑處理。

4.微分熱重DTG曲線的平滑降噪

上面動圖中幾個重要操作分解如下：

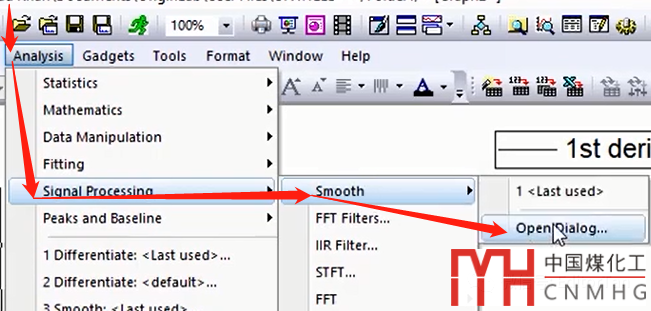

（1）分析→信號處理→平滑→打開對話框

（2）平滑設置

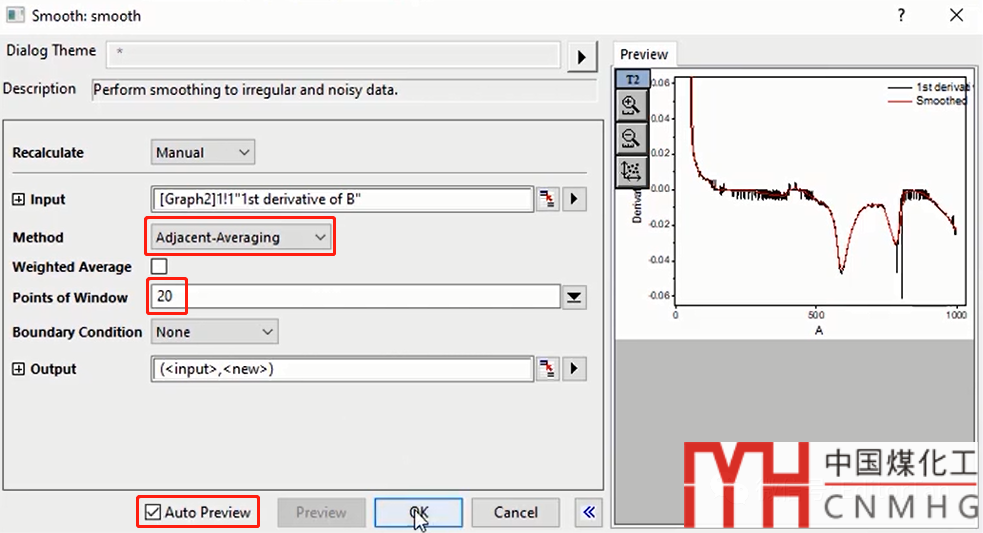

在彈窗中打開自動預覽，在Method方法中選擇Adjacent-Averaging(相鄰平均)，調節平滑點數，直到預覽的效果達到你滿意為止，最后點OK。

如果預覽框中曲線需要局部放大，也可以點擊預覽口的放大鏡工具，框選局部區域放大。

上面的動畫中，請仔細多看幾遍。你會注意到，在平滑后，我們刪除了微分和平滑過程的臨時繪圖（點擊繪圖窗口右上角的?刪除此圖），然后新增一列，將最后一列平滑數據復制到新列（為什么？因?yàn)槠交瑪?shù)據跟它前面的微分?jǐn)?shù)據是關聯的），最后刪除微分?jǐn)?shù)據和與之關聯的平滑數據。

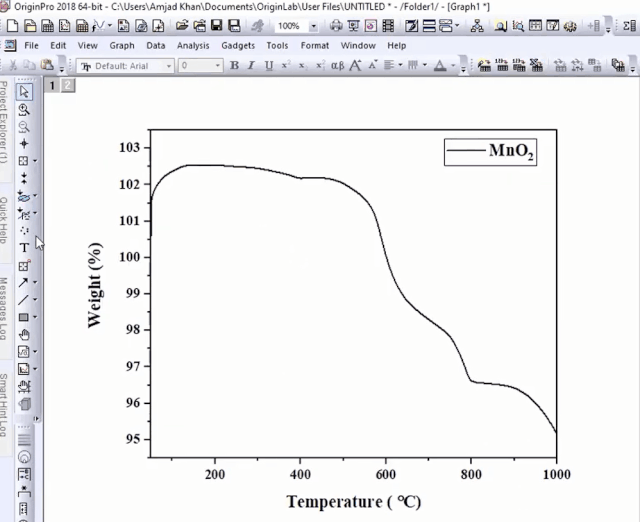

選擇X列和剛才新增列（平滑的微分?jǐn)?shù)據），繪制曲線，同樣需要放大鏡調節視圖，最終我們得到TGA和DTG兩個發表可用的圖：

5.TGA和DTG揭示了哪些熱力學事件？

在TGA圖中，開始階段，質量損失率為0.35%來源于材料結晶水的分解和材料本身的脫水。

在DTG中，我們很容易得到這一過程的溫度范圍。

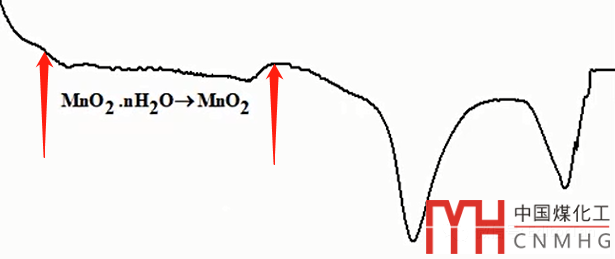

我們在圖中對這一過程進行標注，如下圖所示：

第二階段的質量損失（4.18%）歸屬于

向

的物相轉化。

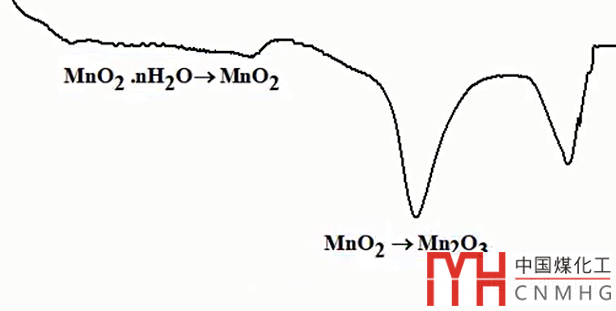

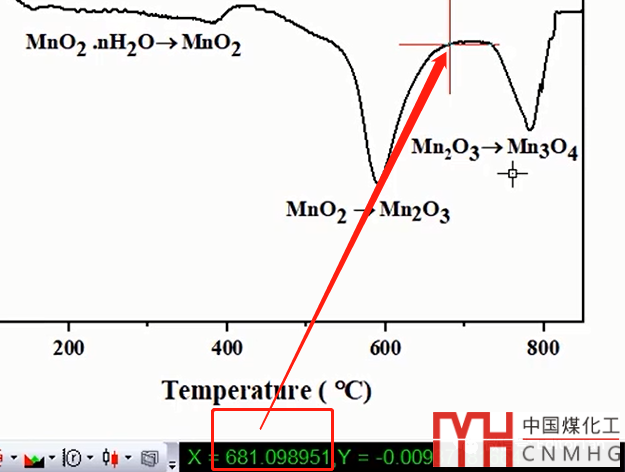

我們對這一過程進行標記，結果如下：

第三階段的質量損失（1.43%）歸屬于

向

的物相轉化。

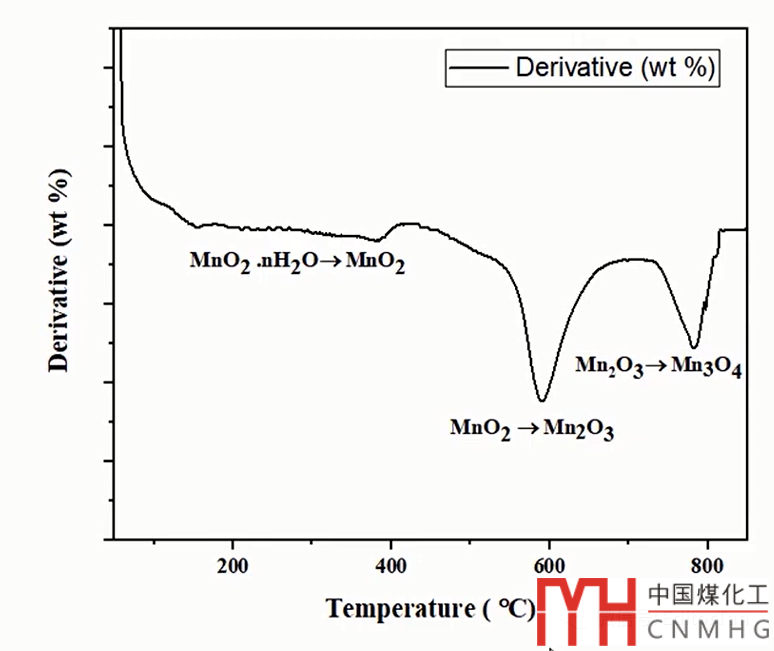

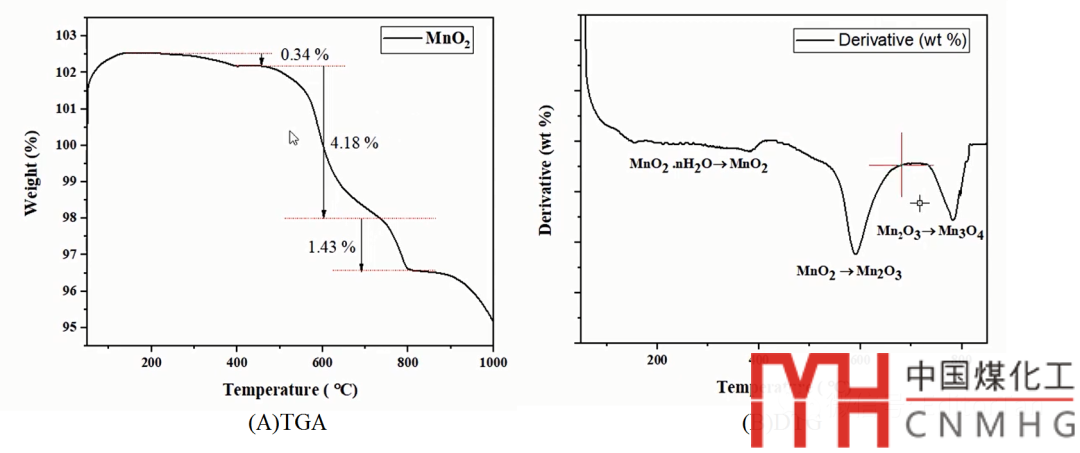

最后得到下圖的效果：

6. 我們從TGA中計算微分有什么用？

答案：在TGA曲線中，我們得不到那些熱力學現象（相變峰、結晶峰）發生的準確溫度。然而，在DTG曲線中，我們能清楚地找出每一處熱力學現象的焓變峰的準確溫度。

這在其他很多實驗曲線中也是如此，例如我們研究電池的充放電曲線，我們看不到真正的充放電平臺的電位，但是我們通過微分電容曲線就可以清楚地找到準確的氧化或還原反應發生的電位平臺。例如編輯之譚前期推出的一系列教程：

Origin繪圖：兩步搞定曲線的微分

7. 怎樣指認TGA和DTG中的反應歸屬

我怎么知道TGA失重率和DTG的吸熱峰歸屬于水蒸發還是歸屬于物相轉化？

答案：有兩個可能的途徑：

（1）可以通過相關文獻；

（2）可以通過XRD分析。

8. 我們怎樣開展TGA和XRD實驗？

在XRD分析研究中，你需要在上述每個熱力學事件對應溫度下制備樣品，并測試XRD。

例如本文樣品需要做4個XRD測試，具體步驟如下：

（1）在測試TGA之前，測試原始樣品的XRD（第一個XRD）。

（2）在全溫度范圍（50~1000 ℃）測試TGA。

（3）分析TGA，發現該材料的TGA中有3個明顯的斷崖式下降，可以初步判斷存在3個熱力學過程。

注意：材料吸附水分（游離態水分）的蒸發往往發生在100℃以內。

（4）第一個熱力學過程對應于結晶水的分解反應，結束于400℃。我們選擇一個新制備的樣品，將其在420 ℃（大于結晶水分解溫度，表示生成了第一種物相）煅燒，最后測試該煅燒的樣品XRD（第二個XRD，很顯然歸屬于MnO2）。
