圖紙的FILLMODE變量是打開的，圖形的視覺樣式是二維線框（沒有著色和消隱），文字看上去是正常的，但多段線會顯示空心，這是為什么呢？

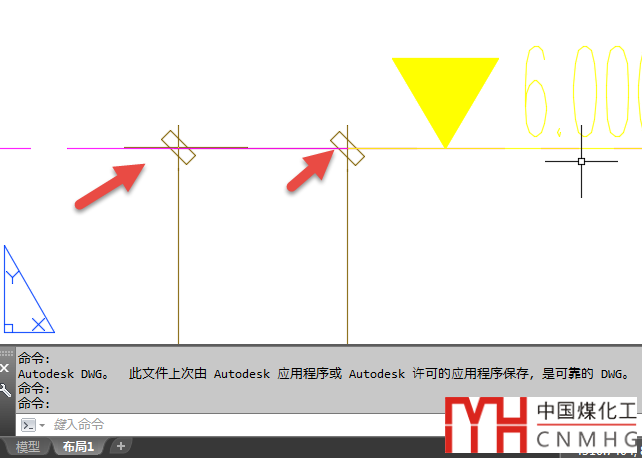

之前發過文章并介紹過原因和解決方法，今天有網友問了類似的問題，圖紙中的標注的斜線箭頭在模型空間顯示是實心的，但在布局顯示是空心的，如下圖所示。

其實標注的這種建筑斜線形式的箭頭就是一條有寬度的多段線，現象和原因跟普通帶寬度的多段線顯示空心是一樣的。

本篇介紹的是一些特殊狀況，不包括實體填充顯示被關閉（FILL或FILLMODE被關閉）和著色狀態是著色或消隱等非二維線框模式，如果遇到多段線、文字和標注箭頭等空心的情況，先看下面的文章。

為什么CAD中多段線或文字顯示和打印時變空心？

一、模型空間是實心的，但布局空間是空心的

這是今天網友遇到的情況，在模型空間里顯示是正常的，但到布局空間顯示空心。這種情況就不需要檢查FILL是否設置為關了，只需要進入視口，看一下視口的視圖和著色狀態就可以了，如下圖所示。

如果你的CAD版本夠高的話，這個就比較簡單了，在視口的左上角直接就會顯示當前的視圖和視覺樣式。比如這位網友的圖紙的視覺樣式是二維線框么有問題，問題就出在視圖上了，這些視口的視圖是“自定義視圖”，也就是說不是俯視圖，可能與UCS坐標系的XY平面不平行，這種情況就可能導致帶寬度的多選線顯示為空心。

如果你的版本的視口中不顯示視圖和視覺樣式，那你就需要自己輸入VS命令檢查一下視覺樣式，如果視覺樣式沒有問題，也就可以確定是視圖的問題了。

解決辦法：

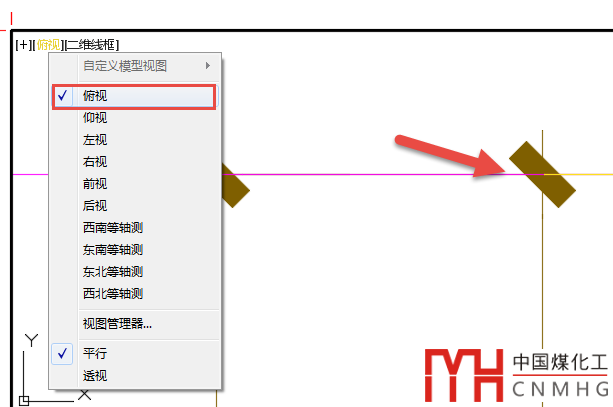

如果視口被鎖定，先解鎖，然后雙擊進入視口，在視圖左上角的菜單中選擇俯視圖，或者直接輸入PLAN后回車，如下圖所示。

這位網友比較不幸，這是別人發給他的圖紙，也不知道當初視口內的視圖怎么調整的，調整視圖后，視口內圖形顯示范圍徹底變了，他還需要每個視口都調整一遍視圖。

如果模型空間的視圖被旋轉，或者視圖與UCS坐標系的XY平面不平行，也會出現這種現象。

二、圖中和新畫的多段線都顯示空心

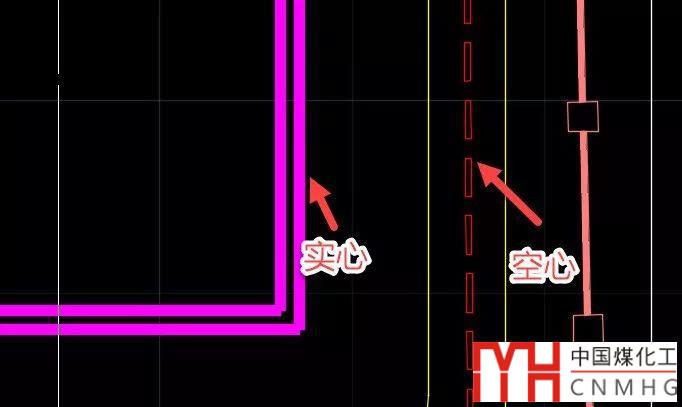

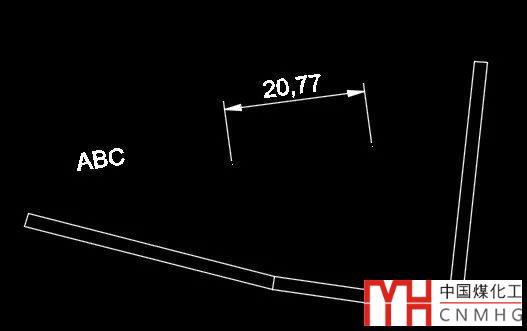

如果圖紙中多段線顯示為空心，在圖上新畫的多段線也是空心的，但文字和標注都不是空心的，如下圖所示。

這種情況FILLMODE變量應該也是打開的，也需要先檢查著色模式是不是二維線框，如果這兩個沒有問題，那問題的原因就跟第一個問題一樣了，只需要將視圖設置為俯視圖或者輸入PLAN回車多段線的顯示就恢復正常了。

上面我們沒有解釋原因，我們可以通過簡單的測試來了解一下原因。

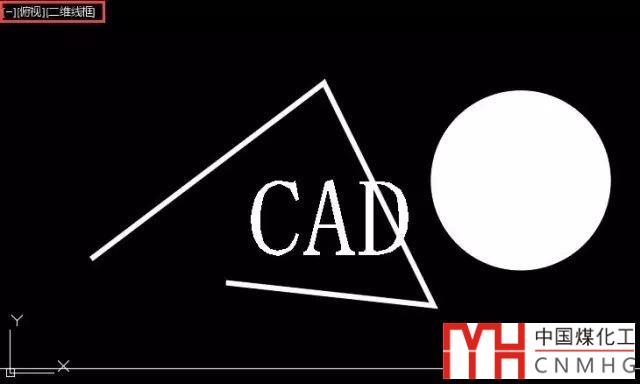

1、開一張新圖，在圖中分別繪制一條帶寬度的多段線、操作系統字體書寫的文字和一個圖案是SOLID的填充，如下圖所示。

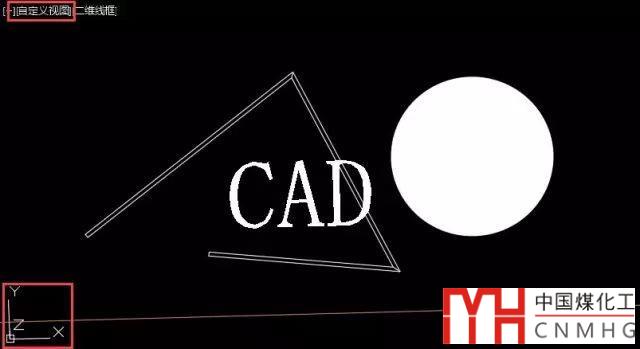

2、按住SHIFT鍵，按住鼠標中鍵拖動，對視圖進行三維環繞，讓視圖角度略有變化后松開鼠標中鍵，如下圖所示。

只需要一步操作就重現了現象，多段線變成空心了，但文字和填充并未變空心。

可以看一下UCS坐標標記的方向，高版本可以看一下左上角的視圖類型，來確認是否視圖被進行了調整。

之前一位網友的圖紙可能不是通過這種操作調整的視圖，因為他的圖紙視圖跟俯視圖很接近，是因為他的圖形很接近俯視圖，UCS標記和十字光標看上去十字光標的方向都水平和豎直的，所以一開始沒有想到是視圖的問題，如果這種情況需要用VIEW命令查看當前視圖的參數，有時候視點（相機點）和目標點的Y坐標只是相差千分之幾，從肉眼不容易看出視圖有問題。

三、多段線顯示空心，但新畫的多段線是實心

還有網友發過來的圖紙中情況更復雜，圖紙中的多段線是空心的，但新繪制的多段線是實心的。這種情況其實原因也不復雜，但解決起來有點麻煩。

原因是：

當前視圖確實是當前坐標系的俯視圖，但空心的多段線卻在不與當前坐標系的XY平面平行的平面上，也就是說線本身方向是斜的。

我們用上面的例子來繼續重現一下這種現象

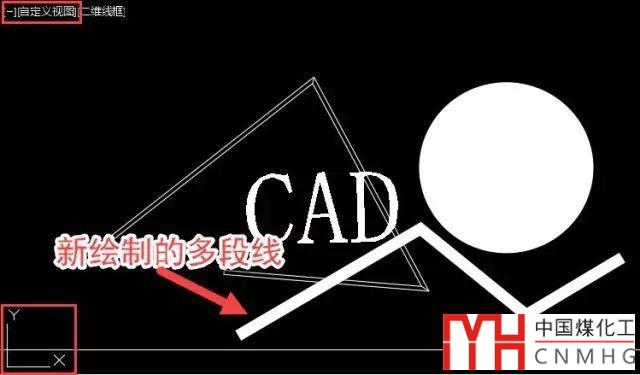

1、輸入UCS，回車，輸入V，回車，將UCS坐標系調整到跟當前視圖匹配，繪制一條帶寬度的多段線，如下圖所示。

新畫的多段線在坐標系的俯視圖，因此顯示為實心，而之前的多段線由于與坐標系的XY平面不平行，因此顯示成了空心。

另外注意，雖然現在視圖顯示的就是UCS坐標的俯視圖，但仍會顯示為自定義視圖，但從UCS坐標標記可以看出視圖平面與UCS坐標系的XY平面平行。

每日一貼——用戶坐標系UCS的常規應用和設置（修訂版）

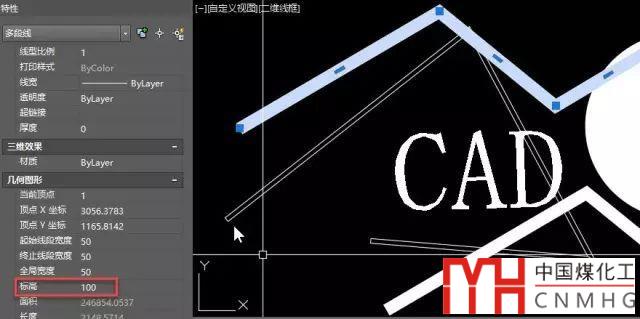

2、復制剛繪制的多段線，在特性面板（CTRL+1）中將標高設置為100，也就是復制后的的多段線的Z坐標為100。

可以看到只要圖形與視圖平面平行，多段線就不會顯示空心，如下圖所示。

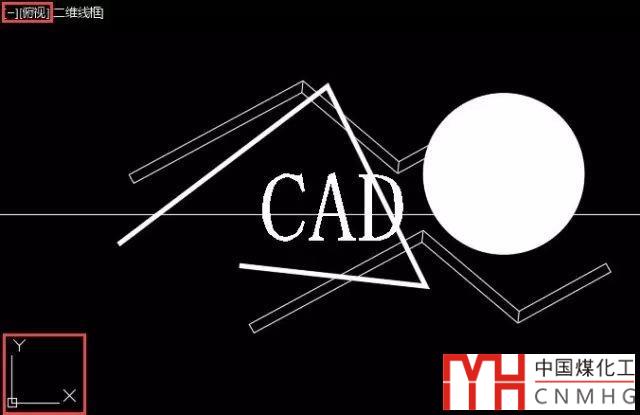

3、輸入UCS，回車，輸入W，回車，將坐標系恢復為世界坐標系，輸入PLAN，回車，設置顯示世界坐標系的俯視圖，如下圖所示。

當恢復到世界坐標系的俯視圖后，我們看到先畫的多段線變實心了，但在后來UCS平面上繪制的多段線就變空心了。

如果現在圖中所有多段線都顯示為空心，檢查一下視圖或UCS，將UCS坐標系調整到跟圖中圖形平行就好了。如果部分線空心，部分實心那就難辦了，說明這些多段線繪制在不同的平面上，就比較困難了。那位網友的圖紙就是類似的問題，如下圖所示。

現在可以通過調整坐標系讓這些空心的線變實心，方法就是輸入UCS，回車，輸入OB回車，然后選擇其中一個空心的多段線，然后輸入PLAN，回車，視圖會變成這樣，如下圖所示。

但其他多段線就會變空心。

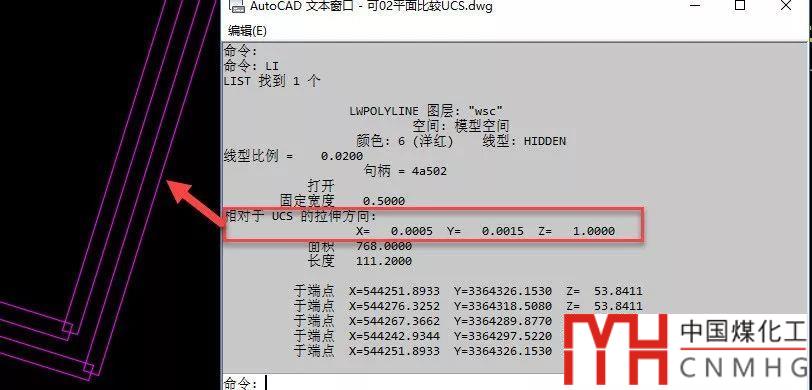

我們選擇空心的多段線，輸入LI查詢，可以看到有一個相對UCS的拉伸方向，如下圖所示。

出現這種情況就說明多段線與當前UCS不平行，這個方向正常應該是0，0，1。當圖形于UCS平行，也就是方向是0，0，1時，查詢的時候是不顯示這個參數的。

出現這種情況，在CAD中還真沒有命令可以處理，只能通過程序將這些線的方向改成跟UCS坐標系一致。我找到一個可以讓圖形方向與UCS坐標一致的插件，一會兒分享給大家。

不過很遺憾！我在網友圖紙中試了一下，結果發現雖然能解決顯示空心的問題，但處理后圖形會移位。原來這位網友的圖紙很多多段線不僅不跟世界坐標系XY平面平行，還有標高（Z坐標），而且不同圖形的Z坐標還都不一致，標高改過后圖形就會移位。遇到這樣的圖紙只能試試切換UCS坐標系下，分別將顯示實心的圖形復制到一張新圖里拼接一下，然后Z軸歸0試試。

CAD圖形如何Z軸歸0？

最后總結一下，當帶寬度的多段線與當前視圖不平行時，就會顯示為空心，解決辦法就是將視圖恢復到與繪制多段線時坐標系的XY平面平行。但同時提醒我們，在繪圖的時候一定要在正確的坐標系上繪圖，如果圖形只是有標高（Z坐標）還好處理，如果使用的坐標系混亂的話，會給自己帶來很多麻煩。
