這一周已經有三個人問這個問題了，其實我也不止一次遇到過，只是覺得對圖紙沒有什么影響，也就沒有在意。這幾天通過跟幾位網友的交流和自己的簡單驗證，基本找到了問題的原因和解決方法，再這里跟大家分享一下，大家也可以看看是不是這么回事。

問題現象

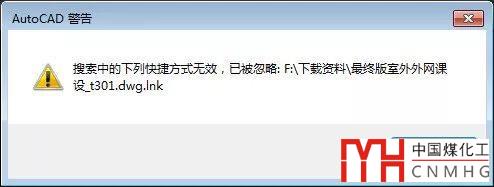

打開圖紙的時候彈出一個對話框，提示有無效的快捷方式，如下圖所示。

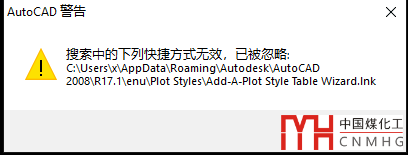

或者在打開打印對話框的時候也會彈出類似的提示，如下圖所示。

而且同一目錄下，有的圖紙打開會出現，有的圖紙打開不會出現；同一張圖紙第一次打開會出現，再次打開就不出現了。

這個到底是什么問題呢？會對圖紙有影響嗎?

--下面是廣告，非本文圖片--

問題原因

首先確實存在提示信息中無效的快捷方式。

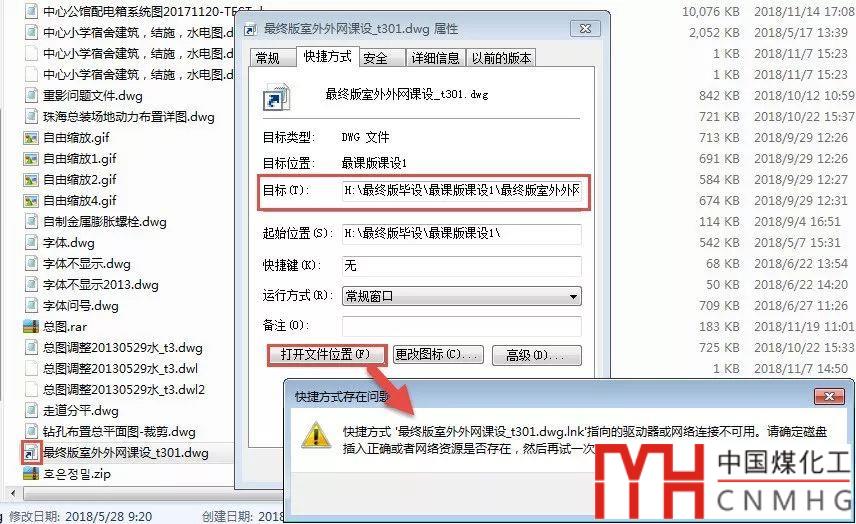

這些快捷方式可以在提示信息中指示的目錄中找到，而且確實是無效的。比如下面是我機器上的一張圖紙的快捷方式。

這是一張圖紙的快捷方式，估計是哪位網友發給我的，我的機器上根本就沒有H盤，目標的DWG文件肯定也不存在。

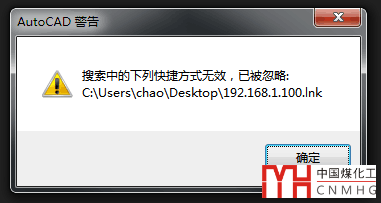

而很多網友是在圖紙文件放到桌面上時提示這樣的信息的，桌面上有大量程序或文件的快捷方式，估計是創建這些快捷方式后，原始的程序或文件被手動卸載或刪除了，總之快捷方式無法找到目標文件了，也就成為了無效的快捷方式。

為什么只是有的圖紙會出這個提示呢？

在相同目錄下有很多圖紙，為什么只有某張圖紙打開會出提示，打開其他圖紙不會出提示呢？

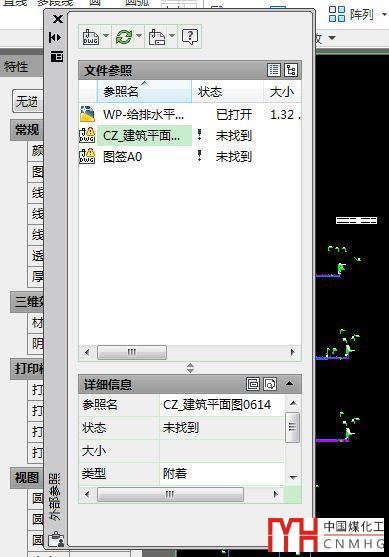

前幾天有位網友打開圖紙時出現類似提示，結果發現圖紙打開后少了好多東西，以為跟這個提示有關，結果發現他的圖紙插入的外部參照，外部參照的圖紙沒有拷過來，如下圖所示。

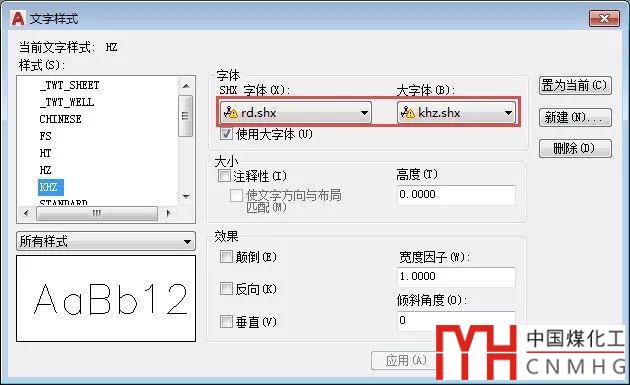

而我機器上那張圖紙只所以會出提示，是因?yàn)閳D紙缺字體，如下圖所示。

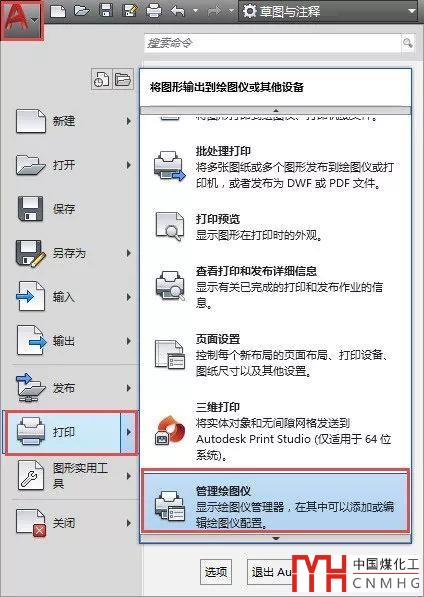

在CAD的打印驅動目錄下如果有無效的快捷方式，在打開打印對話框時就會出現提示。在“文件”菜單或左上角的控制菜單里選“打印”》“繪圖儀管理器”就可以快速定位并打開驅動程序所在的目錄，如下圖所示。

當圖紙中缺字體或外部參照或其他圖紙時，會在圖紙所在目錄以及CAD的支持文件搜索路徑下去找有沒有匹配的文件，在搜索的過程中如果發現無效的快捷方式就會出現上述提示。這種提示通常只出現一次，后面再打開其他圖紙或再次打開此圖紙時就不再出現了。

打印驅動目錄下的錯誤快捷方式的提示也是如此，會在啟動CAD后首次打開打印對話框出現，后面再打開打印對話框就不會出現了。

解決方法：

到提示的目錄下找到并刪除無效的快捷方式。

如果快捷方式是有用的，只是被意外修改了，也可以重新定位目標文件。

上面是我目前研究得出的結論，大家如果遇到類似問題，看是否是這種狀況，如果還有其他的現象和可能性，請留言或發消息給我。
