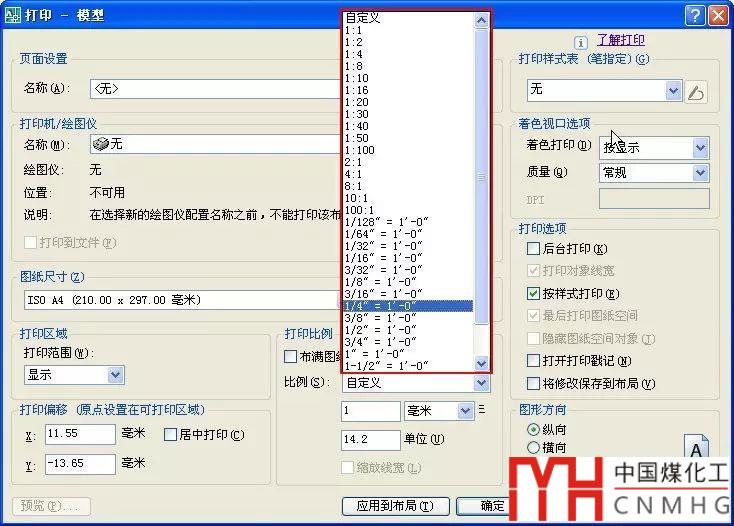

當創建視口和打印的時候，CAD提供了一個默認的比例列表，這個列表雖然很長，如下圖所示。

在默認的比例列表中很多比例我們基本用不到，例如1:8、2:1、4:1以及一大堆的英制的比例，但有些需要用的比例卻沒有，比如1:200等，我們有沒有辦法將多余的比例刪除，然后加上我們經常會用到的比例呢? 當然可以，在CAD很早的版本就提供了一個修改比例列表的命令SCALELISTEDIT，下面就簡單給大家介紹一下這個命令的使用方法。

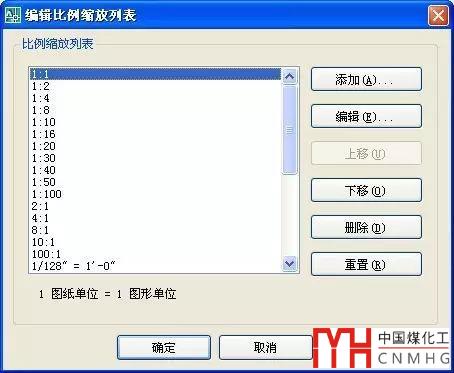

1、在經典界面的菜單中選擇：格式>比例縮放列表，在“二維草圖與注釋”工作空間中的“注釋“選項卡中單擊“比例列表”按鈕，或者直接輸入命令SCALELISTEDIT，打開“編輯比例縮放列表”對話框，如下圖所示。

不同版本CAD對話框名稱略有不同，AUTOCAD高版本有的叫“編輯圖形比例”，浩辰CAD里叫“編輯比例列表”，但對話框的形式基本沒有變。

2、選中不需要的比例，點刪除按鈕將他們刪除。

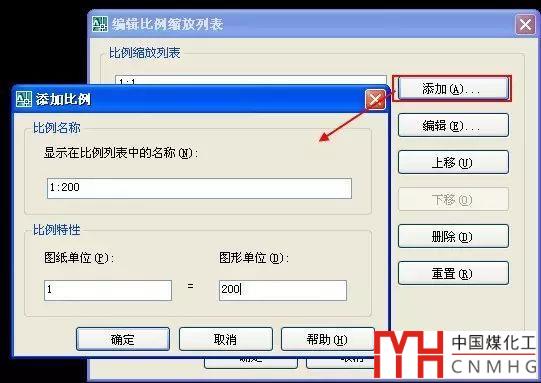

3、單擊“添加”按鈕，在彈出的“添加比例”對話框中加入我們需要的比例，如下圖所示。

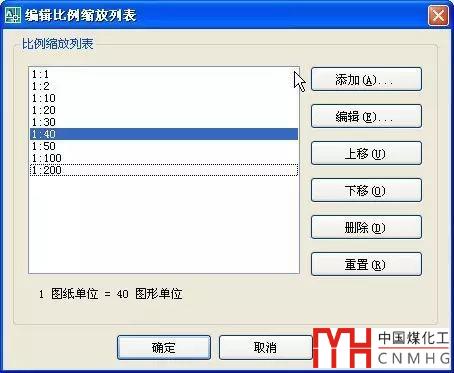

編輯后的縮放比例列表可能是下面的效果。

如果我們經常只使用一兩種比例的話，這個列表可以根據我們的需要刪除得更短。

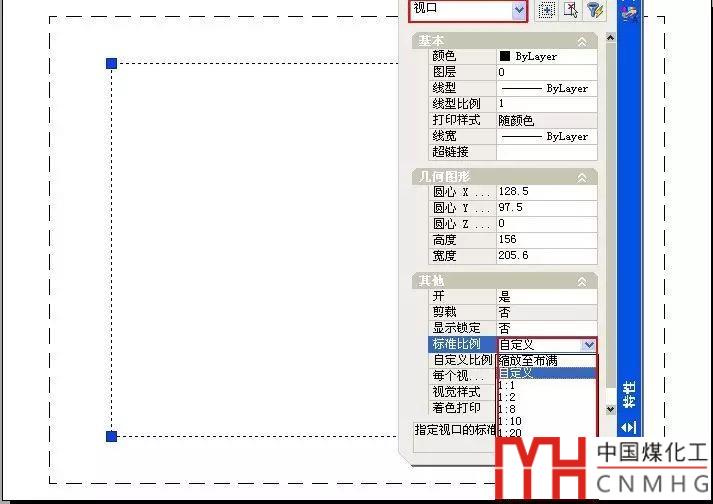

4、單擊確定，關閉此對話框。設置好后可以看看設置視口比例、打印比例時的效果，如下圖所示。

經過修改后列表短多了，選擇比例更方便了。

關于比例列表重置

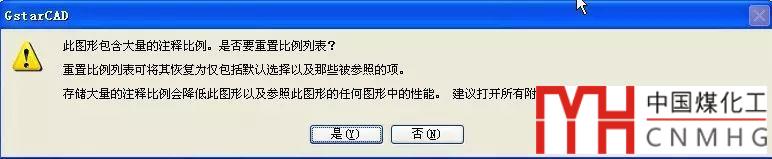

在編輯比例列表對話框中有一個重置按鈕，它的作用是將比例列表恢復到默認的狀態。重置按鈕在常規狀態并不太重要，我們刪錯了某個比例重新添加一下也并不麻煩。但在AUTOCAD提供了注釋性功能后，有不少圖紙會出現圖紙中有過量（數量有時會達到十幾萬），這種圖紙圖形看上去不多，但圖紙?zhí)貏e大，打開和操作都非常困難，比如曾有圖紙23MB，刪除注釋性比例后就剩4百多K。在CAD高版本打開此類圖紙時會彈出對話框，提示圖紙中有大量注釋性比例，是否刪除，如下圖所示。

如果出現此類提示，建議點確定。

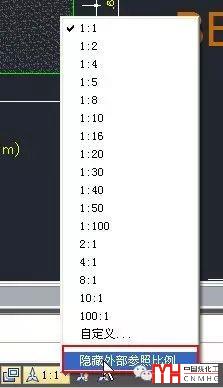

在低版本中沒有類似的功能，如果圖形異常大，打開和操作都比較慢的話，我們可以自己檢查一下。在狀態欄底部點注釋性比例按鈕，顯示注釋列表，并取消勾選“隱藏外部參照比例”，如下圖所示。

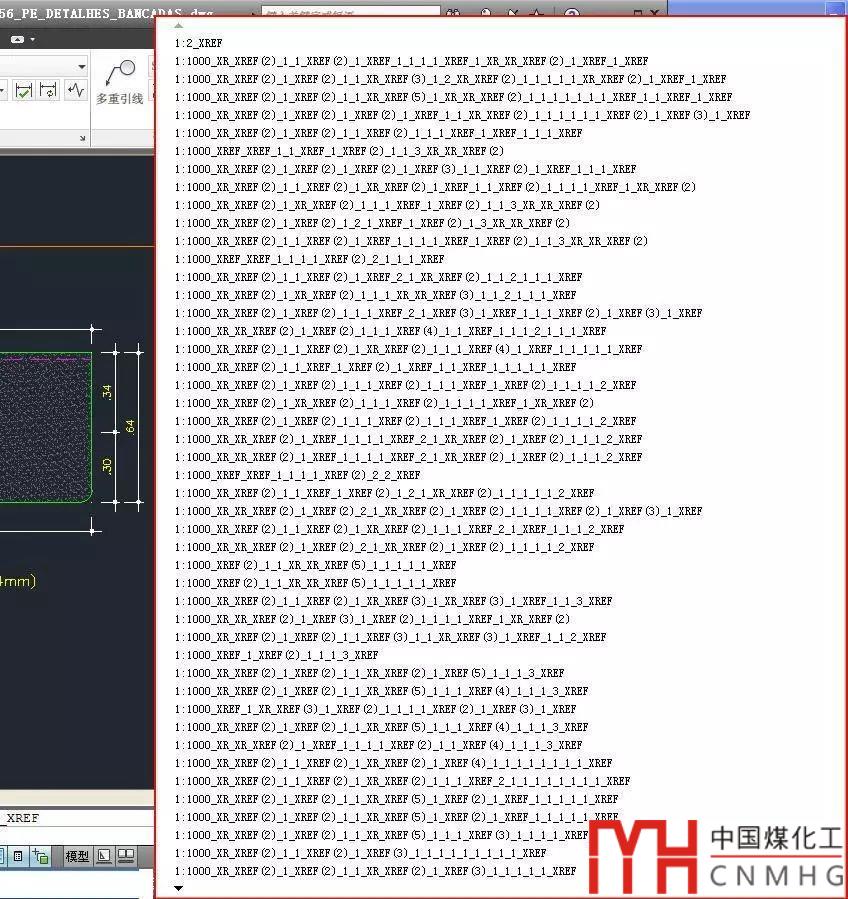

如果圖中有大量多余的注釋性比例的話，可能會顯示成下面這個樣子。

其實這些圖中并沒有外部參照，據某位網友說這是一種CAD病毒，會不斷添加注釋性比例，我沒有見過。但如果遇到這種情況，你的CAD在打開文件的時候沒有提示要重置比例列表的，我們就可以打開編輯比例列表對話框，點“重置”按鈕進行手動重置。

CAD提供了越來越多的功能，有時會給我們帶來便利，有時也會給我們制造麻煩，正常規范的操作加上合理的定制，就會讓CAD運行效率更高。
