一. “超壓”考驗，還是“超應力”考驗？

關于耐壓試驗的目的，此前我們已經討論過，見《液壓試驗?zāi)芟龤堄鄳?yīng)力？鈍化裂紋？》。但還有幾個常被提及的問題，可以再研究一下。

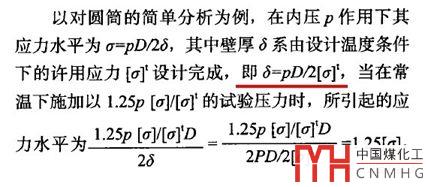

對于圓筒在內壓p作用下的應力、耐壓試驗壓力下的應力，文獻[1]是這么認為的：

個人認為這種看法是有問題的，上圖中劃紅線的δ如果稱之為“計算厚度”更為恰當，見GB/T150.1的術語和定義。

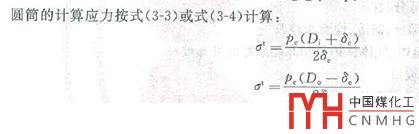

事實上，在內壓p作用下圓筒中的應力（計算應力），應由“有效厚度”計算得到的，如GB/T150.3中的下面兩個式子，即有效厚度承載，而不是計算厚度承受壓力。

文獻[1]并據此認為，液壓試驗是要對設備各元件進行至少超25%的設計應力水平考驗。這種觀點也是有問題的，因?yàn)樵谌萜髦瞥珊蟮乃畨涸囼?yàn)中，實際承載的是設備的“名義厚度”，而“名義厚度=有效厚度+腐蝕裕量+負偏差”。

此時，在“1.25pX修正系數”試驗壓力下，圓筒中實際的應力是很有可能達不到1.25倍的“計算應力”的。

另外，需要指出的是按GB150-98式3-7及GB/T150-2011標準釋義P47頁的要求，水壓試驗的應力校核中，應取元件的有效厚度。

綜上，文獻[1]將“計算厚度”當作”有效厚度”，確定筒體在內壓p及試驗壓力作用下的“計算應力”，并據此認為耐壓試驗是要進行125%超應力水平考驗，這種觀點恐怕是不妥的。所以，將液壓試驗視為對設備整體進行125%“超壓”（設計壓力的“壓”）考驗，應該是更為妥當?shù)摹?/strong>

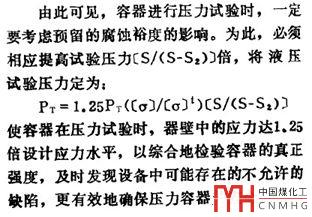

如果將液壓試驗視為”超壓”而不是”超應力”考驗，就不會有文獻[2]這種看法了，而這種提法在其他文獻中是不曾見過的。

二. 確定試驗壓力時，計入緊固件的問題

ASME VIII-1在確定耐壓試驗壓力的時候是不考慮緊固件的，但GB150-98、GB/T150-2011是包括設備法蘭或人手孔法蘭緊固件的，而09版固容規是不考慮的，但TSG 21-2016又改為和GB/T150一致。

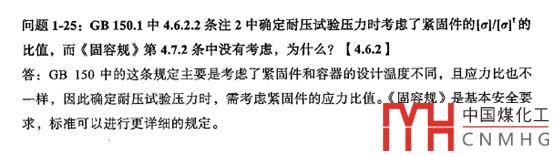

GB/T150-2011的問題解答是這么說的：

而09版固容規的釋義是這么說的：

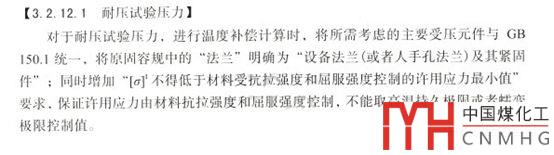

對于TSG 21-2016的轉變，條文說明這么解釋：

對于考慮不考慮緊固件這個問題，是存在爭議的（如文獻[1]），正反雙方都有道理，如果深究容易糊涂，還是按現行固容規和GB/T150的作法吧，如果以后考試被問起，按上面的說法回答就行了。

三. 立式容器臥置試驗校核不合格時的應對方法

關于立式容器的臥置試驗，我們之前了討論過，見《液壓試驗中的液柱靜壓》。

立式容器的臥置試驗是要加上立置試驗時的液柱靜壓的，以保證不會降低試驗時的應力水平。但這就有可能導致立式容器頂部等液壓試驗應力校核不合格，而此時如果通過增加壁厚來滿足液壓試驗顯然是本末倒置了，所以通常有三種做法（見于文獻[3]）：

第一，適當降低試驗壓力進行臥式液壓試驗, 但該試驗壓力不得低于立式液壓試驗時的試驗壓力值。

第三，采用氣壓或氣液試驗，代替液壓試驗。但此時應注意GB/T150等對氣壓試驗的專門要求，如需要進行100%探傷等。

還有，就是不進行臥式液壓試驗, 而采用立式液壓試驗, 模擬真實的操作工況。

另

網上流傳的一份編號為“Q&A-2000-011”容標委的“關于塔器液壓試驗的問題”的答復，就是針對這個問題的，答案和上面的差不多，如下：

問 題 解 答

關于“廣重壓力容器公司有關塔器做液壓試驗”問題回復的函

廣重壓力容器公司：

你單位2000 年7 月5 日發送的“有關塔器做液壓試驗”問題的傳真收悉，就所提具體問題，提出回復意見如下：

塔式容器的特點是高度與直徑之比較大的直立容器。按照壓力容器的制造要求，在容器制造完畢后，應進行液壓試驗，以檢驗其制造質量。對塔式容器而言，一般制造單位并不具備將其直立后進行液壓試驗的條件，只有采用臥置試驗來代替立置試驗，因此，臥置試驗的試驗壓力中應包含直立充滿液體時的液柱靜壓力。對此， 92 版標準中的注③已經做了說明， 即試驗壓力應為立置時的試驗壓力加液柱靜壓力。在液壓試驗前，應進行應力校核，應力校核時應考慮液柱靜壓力。

臥置試驗作為一種替代性試驗，它的局限性在于：當考慮液柱靜壓力時，塔器頂部承受的壓力大于立置試驗時所承受的壓力，因而可能導致原設計壁厚不足；當不考慮液柱靜壓力時，塔器底部沒有承受到立置試驗時所承受的壓力，則達不到預期的效果。但此問題不能靠增加壁厚來解決。事實上，水壓試驗主要解決的不是容器壁的強度問題，該問題在設計時已經解決，水壓試驗解決的主要是整體制造問題，如焊縫強度及其是否存在漏檢的重大缺陷等。因此，在臥置試驗時，應首先對塔器特別是頂部按考慮液柱靜壓力進行應力校核，如果合格即可進行臥置液壓試驗；如果不合格，則可適當降低試驗壓力，再進行臥置液壓試驗，但該試驗壓力不得低于立置液壓試驗時的試驗壓力值。

————

參考文獻：

[1] 丁伯民. 對GB 150《壓力容器》有關內容的商榷——試驗壓力值的確定及相關問題. 化工設備與管道, 2013, 50(1).

[2] 朱祖愚. 腐蝕裕量對試驗壓力的影響. 石油化工設備, 1986, 15(12).

[3] 王洪波, 宋洪艷, 江濤. 直立容器耐壓試驗方法探討. 石油化工設備, 2005, 34(2).
