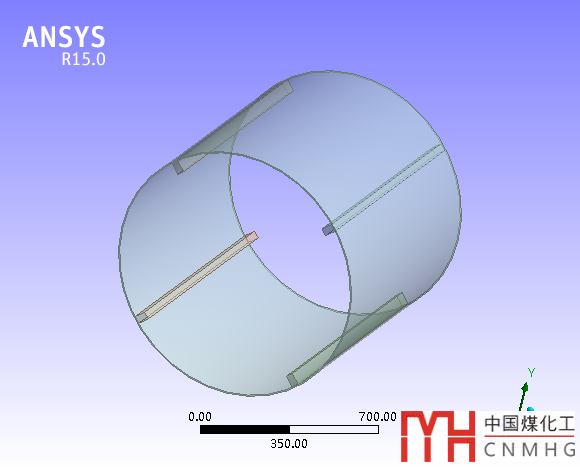

像下圖這種，在圓筒內部（或外部）加縱向肋板，能不能提高圓筒的抗外壓能力呢？其實這個問題早有定論，效果非常有限，遠不如環向肋（周向肋）。我們今天就通過Ansys WB的線性屈曲分析來驗證一下。

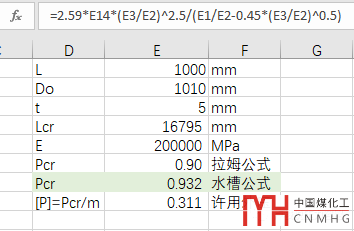

圓筒的參數，及由美國海軍水槽試驗公式計算得到的臨界失穩壓力Pcr，如上圖所示。其中，安全系數m=3。

需要注意的是，水槽試驗公式和WB的線性屈曲一樣只適用于彈性失穩。四個50mm高、30mm寬的肋板與內筒壁連接。

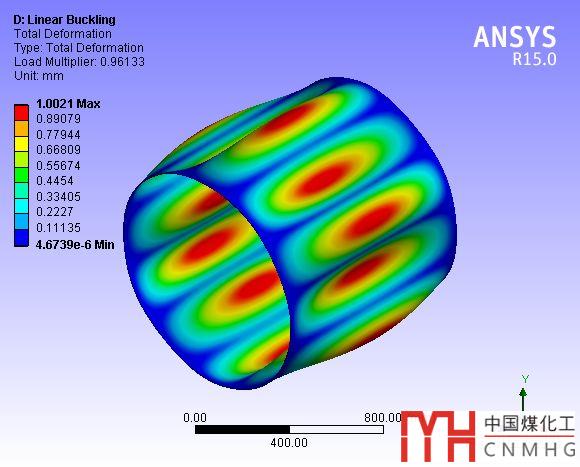

我們首先對不帶肋的圓筒進行WB分析，結果如下圖所示，其臨界失穩壓力Pcr=0.961MPa，[P]=0.320，與水槽公式非常接近。

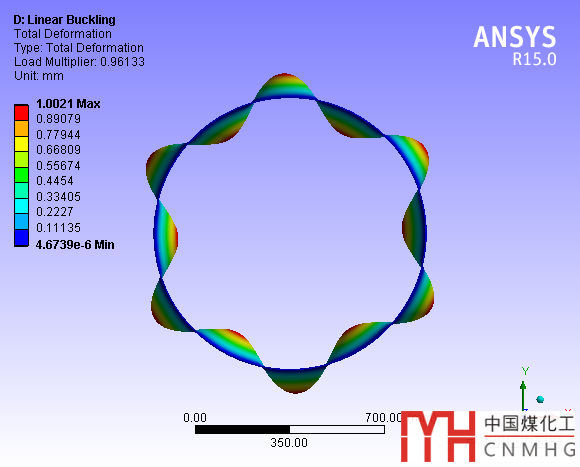

波形數為六個。

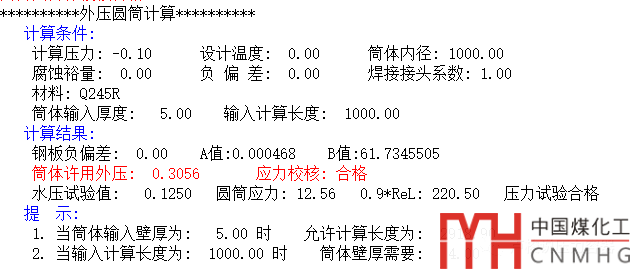

而SW6計算得到的其許用外壓[P]=0.3056 MPa，和WB的計算結果相當接近。

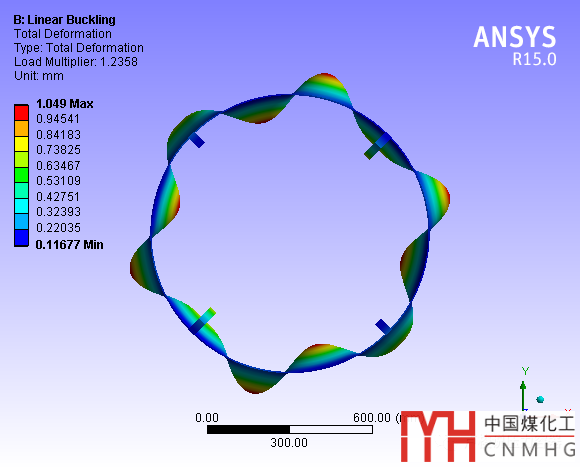

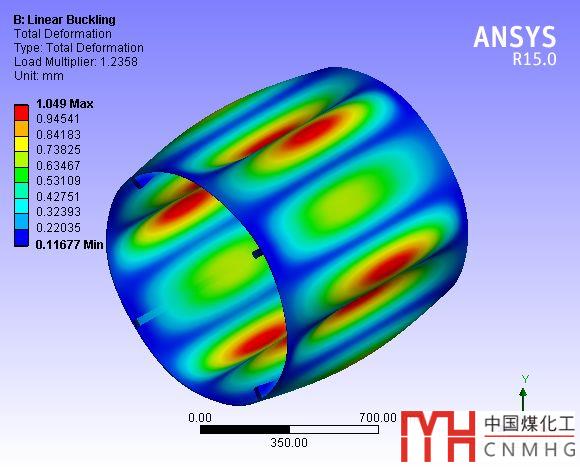

加肋后圓筒的臨界失穩壓力Pcr=1.236MPa，[P]=0.412。顯然，效果不如環向加強圈。在環向加強圈本身在外壓作用下能保持穩定的情況下，其可以減小外壓計算長度，在彈性失穩的范圍內，如果外壓計算長度小一半，其許用外壓將加倍。
