硬件組態是SIMATIC S7-1500系列PLC編程的第一步。通常情況下，編程調試人員會根據電氣圖紙及PLC實物，從硬件目錄中依次添加CPU及機架上的各個模塊。如果機架上的模塊比較多，可能會花費比較長的時間。今天這篇文章，我想給大家介紹一個小技巧，可以實現對CPU及機架上的信號模塊的快速組態。

首先，我們打開博途（TIA Portal）開發環境，新建一個項目。在新建的項目中，雙擊左側導航欄“添加新設備（Add new device）”，在彈出的對話框中點擊【控制器（Controler）】-【SIMATIC S7-1500】-【CPU】。我們先不選擇具體的CPU的型號，而是選擇【不指定CPU（unspecified CPU 1500）】，如下圖：

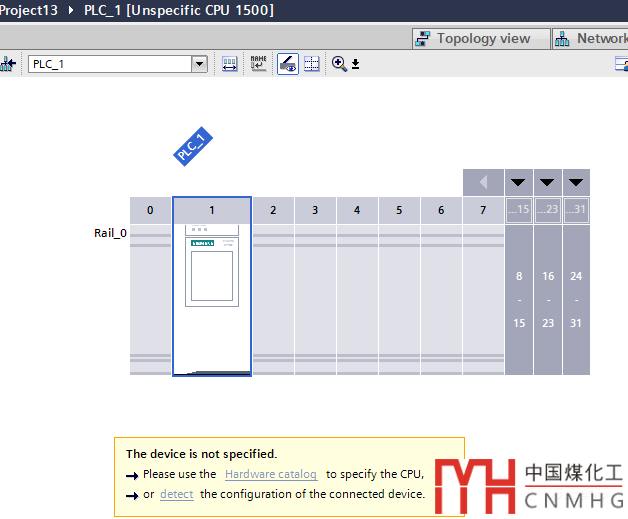

點擊【OK】確認，CPU就會被添加到項目的硬件組態中。如下圖：

這時，在項目硬件組態的下方有一個提示：當前未指定CPU型號，可以在硬件目錄中選擇具體的CPU或者檢測（detect）目前連接的設備。后者就是我們要介紹的技巧。

首先，我們用網線把當前運行博途組態的電腦和設備的CPU連接起來，然后點擊【檢測（detect）】。博途（TIA Portal）會自動跳轉到網絡搜索界面。如下圖：

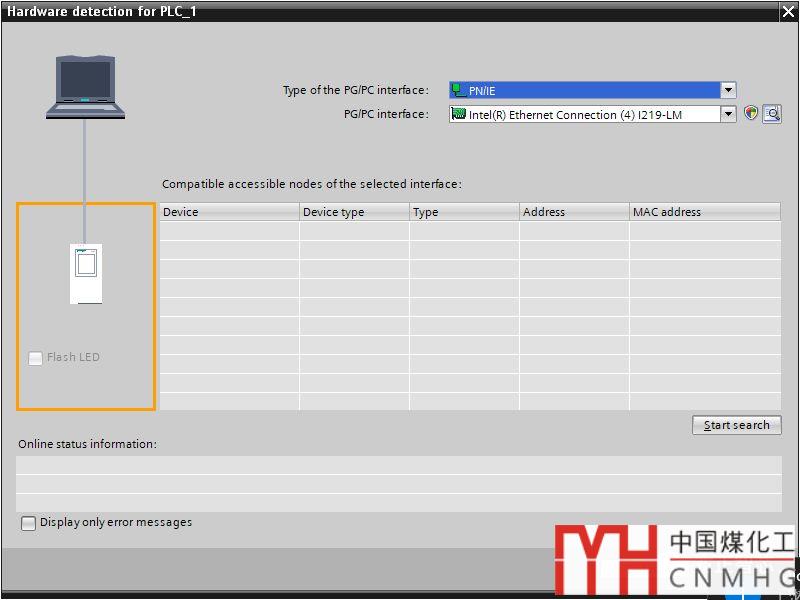

配置當前使用的PG/PC接口的類型和使用的網口，點擊【開始搜索（Start search）】。博途會搜索到當前網絡所連接的CPU，如下圖：

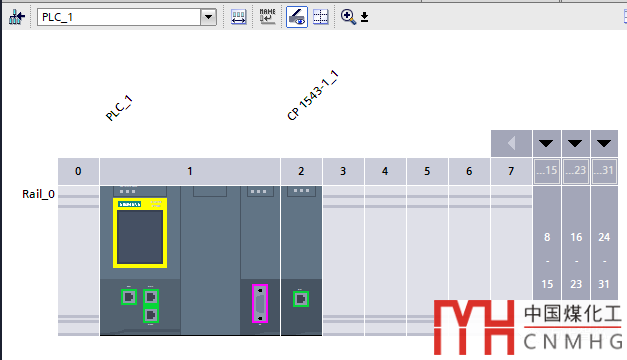

選中想要組態的CPU，點擊【檢測（Detect）】。你會發現該CPU及機架上的所有模塊會自動添加到當前項目的硬件組態中，如下圖：

好了，關于S7-1500的快速組態技巧就介紹到這里了。其實在博途環境下，S7-1200、S7-300/400都有類似的功能，你可以自己測試下。
