西門子為了應對工業4.0的需求，推出了一套完整的數字化軟件解決方案：包括產品生命周期管理（PLM）系統、制造執行（MES）系統和全集成自動化（TIA）系統。今天這篇文章，我們來談?wù)勅勺詣踊═IA,Totally Integrated Automation）系統。

什么是全集成自動化呢？顧名思義，就是把所有的自動化產品都集成到一個統一的平臺來管理。自動化產品根據其用途、性質的不同，可以分為現場層產品、控制層產品和運營層產品。

現場層產品包括：電源及配電系統、分布式IO系統、傳動系統、工業識別系統等；

控制層產品包括：各種控制器、人機界面（HMI）、工業PC、通信處理器等；

運營層產品包括：SCADA系統和能源管理系統等；

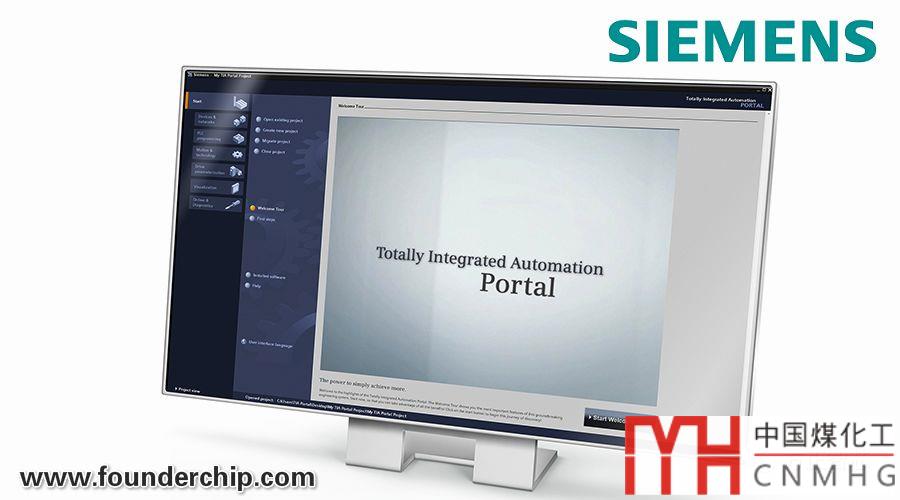

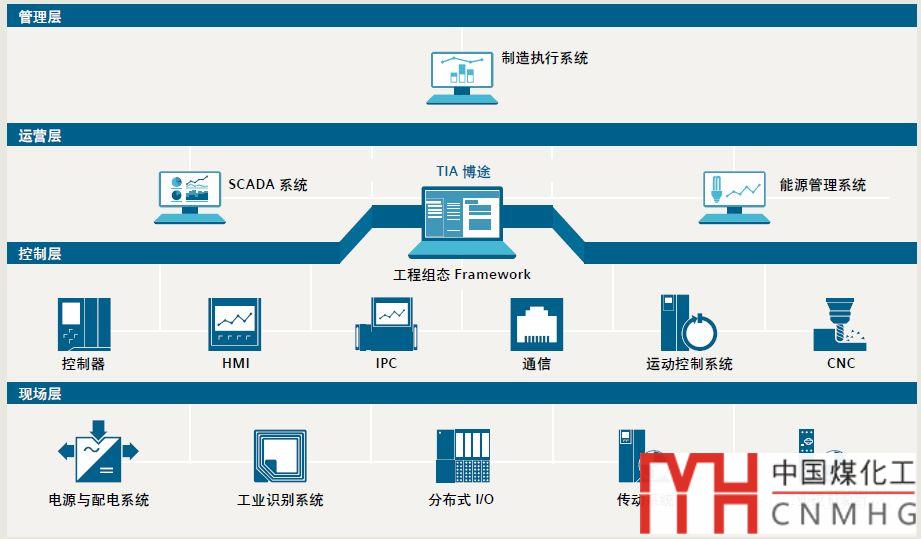

西門子推出了全集成自動化軟件平臺——TIA博途（TIA Portal），來實現把現場層、控制層和運營層的自動化產品進行集中管理的目的。請看下面這張圖：

自動化產品種類繁多，TIA博途是如何實現對這些產品的統一管理呢？

西門子的解決方案是：TIA博途提供一個軟件集成的平臺，在這個平臺之上，通過添加不同領域的軟件來管理該領域的自動化產品。比如，通過SIMATIC Step7來進行控制器、分布式IO的組態和編程；通過SIMATIC WinCC來對人機界面進行組態。

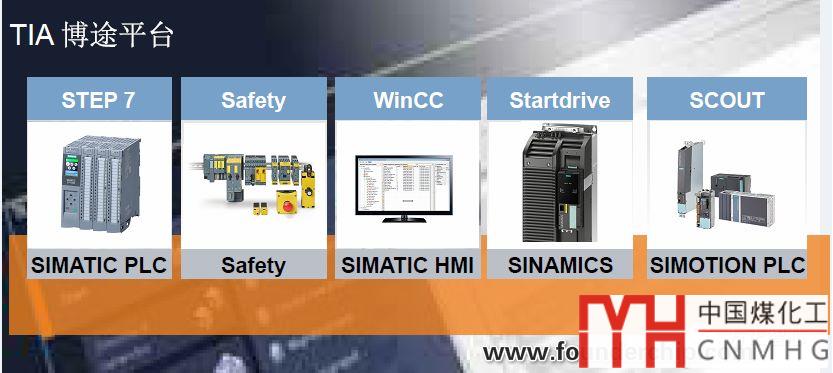

下面這張圖是TIA博途平臺的軟件架構：

包含了如下軟件系統：

1）SIMATIC Step 7：用于控制器（PLC）與分布式設備的組態和編程；

2）SIMATIC WinCC：用于人機界面（HMI）的組態；

3）SIMATIC Safety：用于安全控制器（Safety PLC）的組態和編程；

4）SINAMICS Startdrive：用于驅動設備的組態與配置；

5）SIMOTION Scout：用于運動控制的配置、編程與調試；

下面來具體介紹下各個軟件系統：

1.SIMATIC Step 7：可以對S7-1200/1500，S7-300/400系列PLC進行編程。Step7 包括兩個版本：基本版（Basic）和專業版（Professional）。基本版只能對S7-1200系列PLC進行編程組態，而專業版可以對S7-1200/1500，S7-300/400及WinAC進行組態和編程。

如果要對安全PLC進行編程，要安裝SIMATIC Safety軟件。

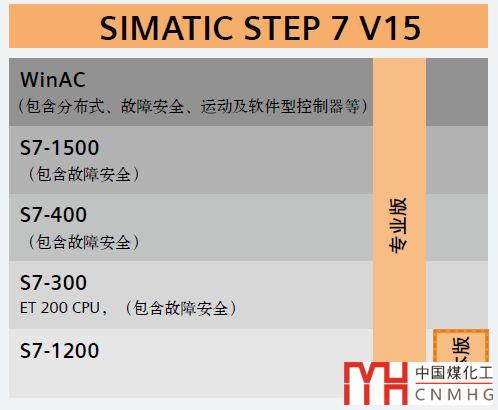

SIMATIC Step7各版本的功能如下圖：

2.SIMATIC WinCC：用來對西門子人機界面進行組態。在TIA博途面世之前，西門子人機界面的組態軟件有WinCC和WinCC Flexible兩種。在推出博途平臺之后，人機界面的組態軟件都統稱為WinCC。WinCC有四個版本，基本版（Basic）、精致版（Comfort）、高級版（Advanced）和專業版（Professional）。

WinCC基本版：只能組態精簡系列的面板（HMI）；

WinCC精致版：可以組態所有系列的面板（精簡系列、精致系列、移動面板），但不能組態PC站。

WinCC高級版：可以組態所有面板及PC站；

WinCC專業版：可以組態所有面板、PC站及SCADA系統；

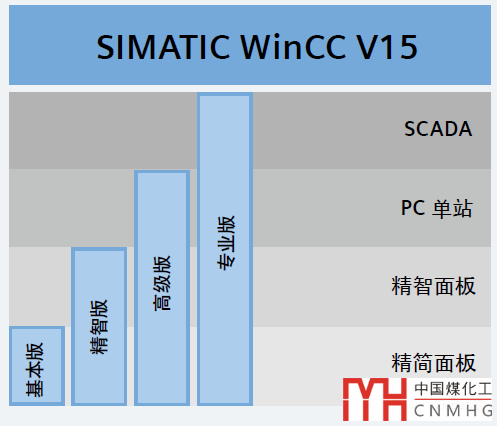

SIMATIC WinCC各版本的功能如下圖：

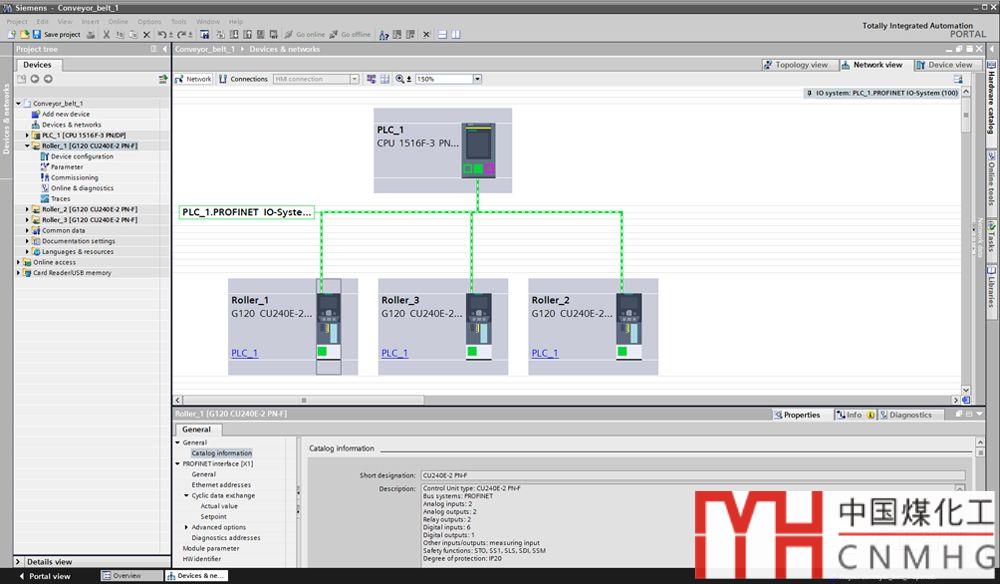

3.SINAMICS Startdrive：早期對西門子變頻器的調試使用的軟件是Starter，可以調試MM440、G120和S120等變頻器?；诓┩酒脚_西門子推出了Startdrive軟件，可以對驅動器進行組態、參數設置、調試和診斷。老版本的Startdrive僅支持G120系列變頻器，從博途V14開始，也支持S120系列變頻器了。Startdrive軟件的外觀如下圖：

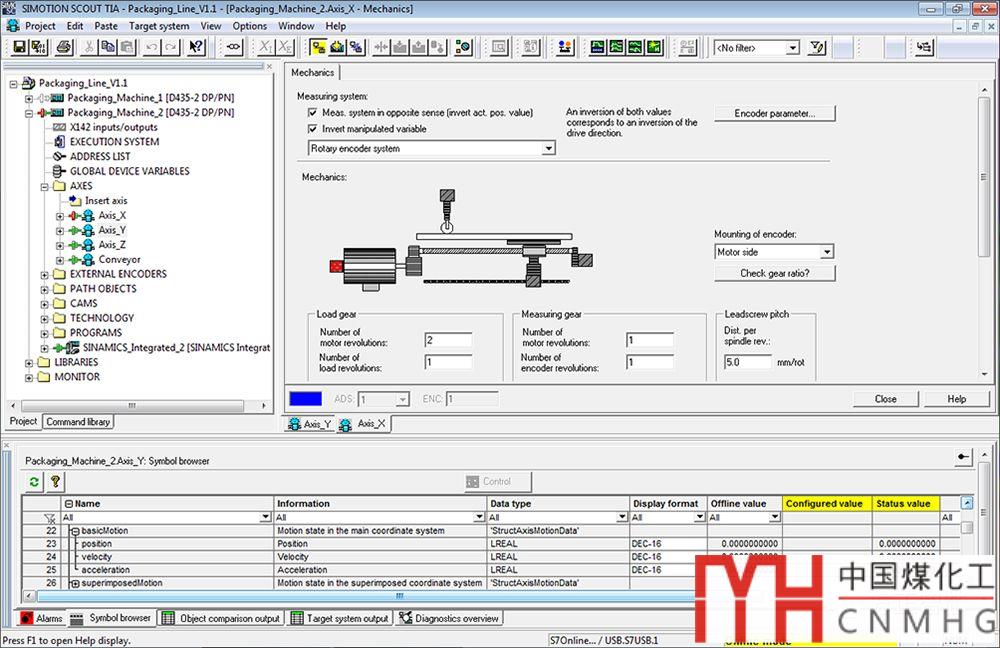

4.SIMOTION SCOUT TIA：SCOUT是用于運動控制系統的組態、參數設置、編程調試和診斷的軟件，在博途平臺上稱為Scout TIA，目前最新的版本是Scout TIA V5.2 SP1。SCOUT功能很強大，可以對伺服驅動器進行組態、設置參數；可以對軸進行參數設置；可以編寫控制程序，支持ST、LAD、FBD等編程語言；支持PROFIBUS-DP、PROFINET、以太網等通信方式；支持控制系統的調試和診斷；SIMOTION SCOUT TIA的外觀如下圖：

介紹了這么多，只是希望你有這樣一個概念：TIA博途是一個軟件平臺，這個平臺支持很多不同種類的軟件系統?？梢愿鶕?jù)具體的需要，安裝相應的軟件。比如，如果你僅對人機界面進行組態，只需要安裝WinCC就可以了。WinCC有不同的版本，如果你使用的是精簡版的面板，僅需要安裝WinCC基本版就可以了。

好了，關于西門子博途平臺及其軟件架構就先介紹到這里。
