去年（2019年）3月份，西門子S7-200 SMART發布了V2.4版本。從該版本開始，標準型CPU開始支持PROFINET通信。我當時曾發文表示這是具有里程碑意義的事件，用官方的話說就是“開啟了PROFINET通信的新紀元”。有了PROFINET通信能力，標準型CPU就能很方便的與西門子的其它產品（分布式模塊、變頻器、伺服驅動器）進行通信，必將促使S7-200 SMART系列產品擴展到更廣泛的應用領域。在不到一年的時間里，今年（2020年）1月份，S7-200 SMART又發布了V2.5版本。從該版本開始，標準型CPU開始支持作為智能設備（I-Device）來使用。今天這篇文章，我們就來談?wù)刅2.5版本的新功能。

注意：S7-200 SMART只有標準型CPU才支持PROFINET通信功能，經濟型CPU不支持該功能，下文不再贅述。如果你不清楚標準型CPU和經濟型CPU有什么不同，請登錄網站（https://www.founderchip.com）查看相關內容。

在談V2.5版本新功能之前，先簡單介紹下V2.4版本。

從V2.4固件版本開始，S7-200 SMART標準型CPU支持PROFINET通信。該版本下CPU可以作為PROFINET IO控制器（IO Controller）使用。每個CPU最多支持的PROFINET IO設備數量為8個；每個PROFINET IO設備輸入存儲區最大為128個字節，起始地址為IB128，依次遞增，8個設備總計1024個字節（地址范圍：I128.0~I1151.7）；每個PROFIENT-IO設備輸出存儲區最大為128個字節，起始地址QB128，依次遞增，8個設備總計1024個字節（地址范圍：Q128.0~Q1151.7）；最多支持64個模塊；

V2.5版本在之前的基礎上，增加了智能設備（I-Device）功能。

我們知道，在PROFINET通信中有兩個角色：IO控制器（IO-Controller）和IO設備（IO-Device）。當我們把本身具有控制功能的S7-200 SMART作為IO設備來使用時，它就被稱為“智能設備”。

智能設備通過配置的輸入/輸出存儲區、導出GSD文件的方式添加到IO控制器的硬件組態中，從而實現IO-控制器與智能設備之間的數據交換。

S7-200 SMART CPU作為智能設備僅支持1個IO控制器，可配置的最大輸入存儲區為128個字節，地址范圍：I1152.0~I1279.7；可配置的最大輸出存儲區為128個字節，地址范圍：Q1152.0~Q1279.7；

作為智能設備，又分兩種情況：

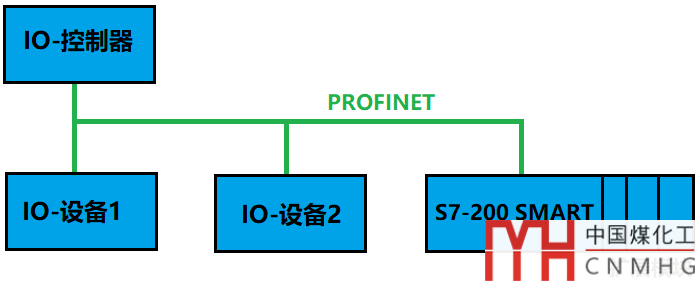

一種情況是S7-200 SMART作為智能設備，本身沒有下級PROFINET網絡，如下圖：

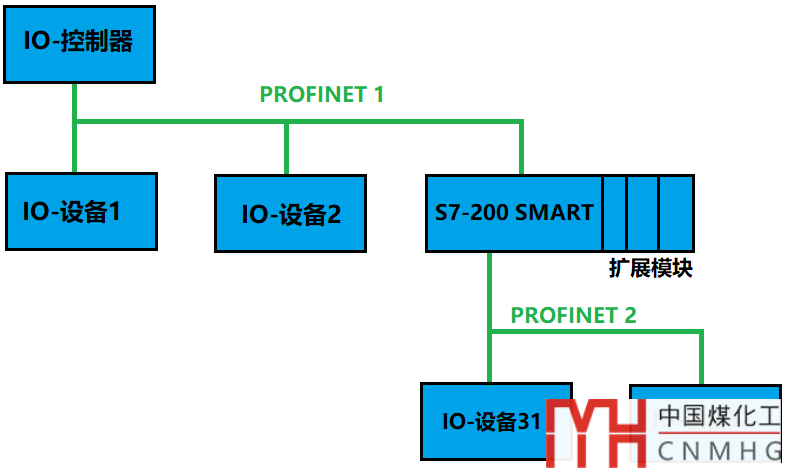

另一種情況是S7-200 SMART既作為上級IO控制器的智能設備，又作為下級PROFINET網絡的IO-控制器，如下圖所示：

V2.5版本同步更新了編程軟件STEP 7-Micro/WIN SMART V2.5。

我的博客網站提供該軟件及V2.5固件下載，請查看文章《西門子SIMATIC S7-200 SMART軟件及固件下載》，網址：https://www.founderchip.com/?id=248。

如果你想更新固件，請參考《怎樣更新S7-200 SMART固件》一文，網址：https://www.founderchip.com/?id=211。

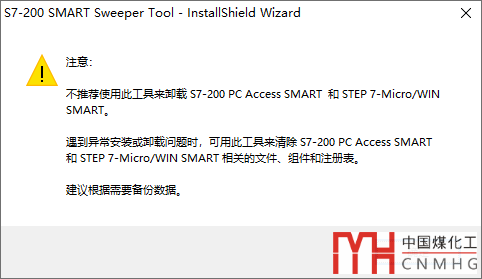

值得一提的是，與STEP 7-Micro/WIN SMART V2.5編程軟件一起發布了一款名為“S7-200 SMART Sweeper Tool”的小工具，當出現不能正常安裝編程軟件時，可以使用該工具清理下相關的數據再進行安裝，但不建議使用該軟件來卸載其它軟件：

好了，關于S7-200 SMART的V2.5版本更新就先介紹這么多。至于智能設備的具體使用我們會在后續的文章中介紹。
