使用ET200SP的TM Count 計數器模塊 (2)-工藝配置
前面的文章《如何使用ET200SP的TM Count 計數器模塊 (1)？》介紹了SIMATIC ET200SP的高速計數器模塊——TM Count的硬件及硬件組態，今天這篇文章，我們來談?wù)凾M Count的工藝配置。
本例程使用CPU 1515-2 PN和ET200SP組建Profinet網絡，TM Count在ET200SP中。

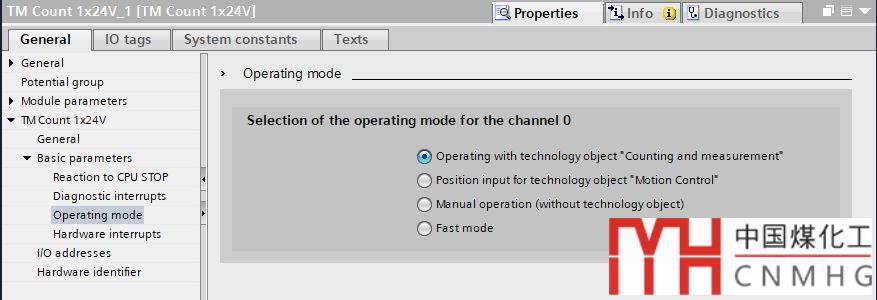

首先，在硬件配置中，將TM Count模塊的工作模式（Operating mode）配置為“使用工藝對象來進行計數和測量（Operating with technology object"Counting and measurement"）”，如下圖：

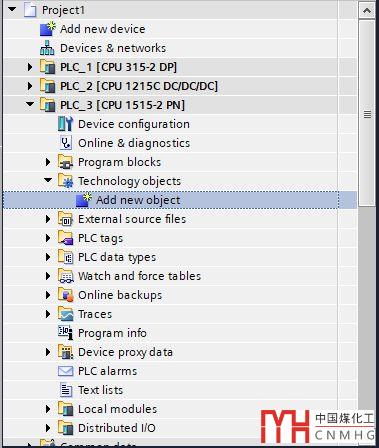

然后，在項目樹的當前CPU中，找到“工藝對象（Technology Object）”，雙擊“添加新對象（add new object）”，如下圖：

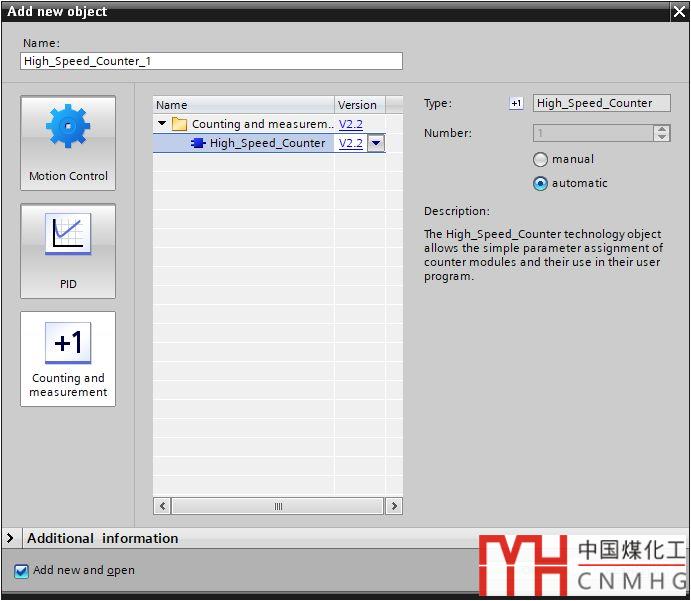

在彈出的對話框中，選擇“計數和測量（Counting and measurement）”，點擊選中“高速計數器（High_Speed_Counter）”，可以使用默認的名稱或根據需要命名。如下圖：

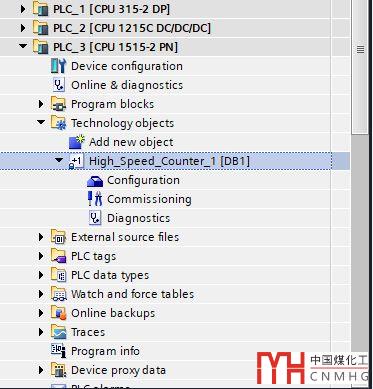

點擊“OK”確認后，可以在項目樹中看到新創建的高速計數器對象【High_Speed_Counter_1】，如下圖：

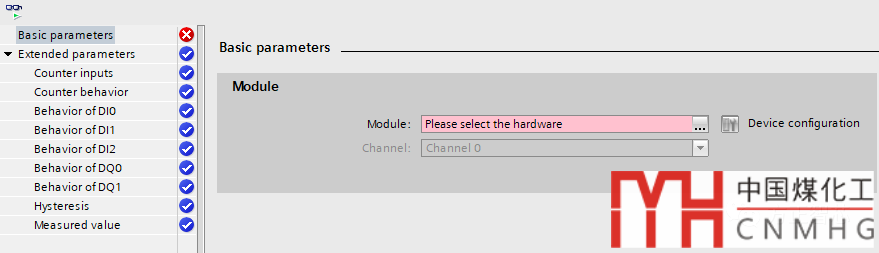

雙擊打開其參數配置頁面，可以看到“模塊”一欄顯示紅色，提示我們首先要對該工藝對象配置它對應的工藝模塊，如下圖：

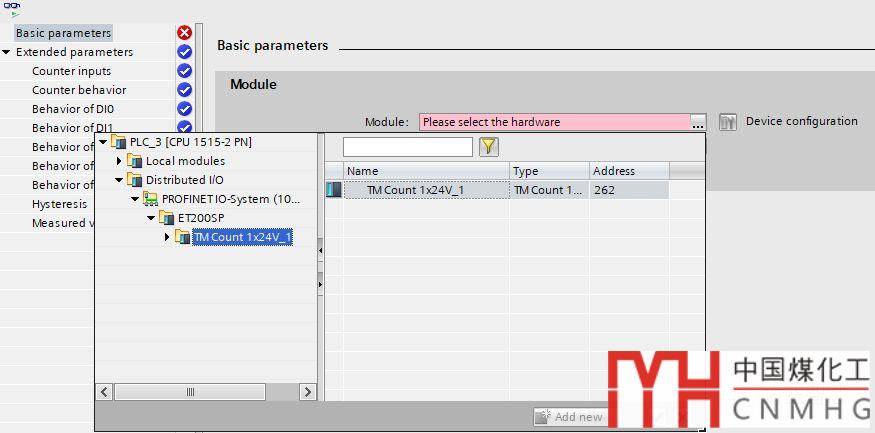

點擊右側的“瀏覽”按鈕，在彈出的對話框中找到ET200SP的計數器模塊TM Count，如下圖：
點擊確認，工藝對象的硬件模塊就配置好了。

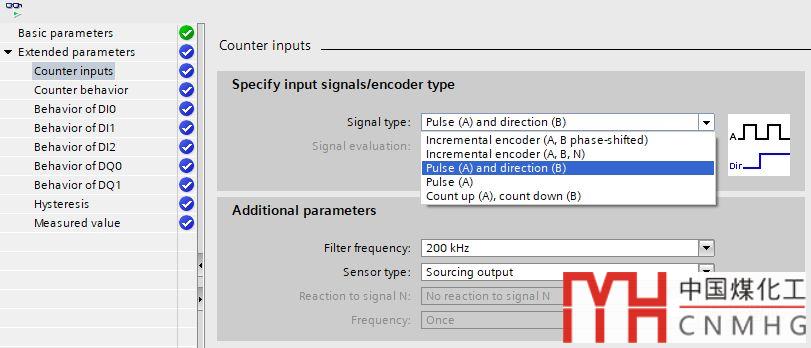

接下來要配置擴展參數，在“計數器輸入（Counter inputs）”中，選擇使用的脈沖信號的類型，包括如下幾類：
-
增量編碼器（A、B）；
-
增量編碼器（A、B、N）；
-
脈沖A和方向B；
-
脈沖A；
-
加計數器A和減計數器B；
如下圖：
TM Counter模塊支持三路數字量輸入（DI），可以將其配置為硬件門的啟動、停止信號，也可以作為普通的數字量輸入信號來使用；有兩路數字量輸出（DQ），可以用來對脈沖數進行比較。當滿足條件時，通道會有輸出。
在“測量值（Measured value）”中，根據實際情況選擇“頻率（Frequency）”、“周期（Period duration）”或者“速率（Velocity）”，如下圖：
好了，關于TM Counter的工藝配置就先介紹到這里。
