SIMATIC S7-200 Smart提供256個定時器（Timer），編號從T0~T255；支持三種定時器指令：TON、TONR和TOF。今天這篇文章，我們來談?wù)勅绾卫斫夂褪褂眠@三種定時器指令。

在S7-200 Smart中，定時器的編號決定了它所支持的分辨率和操作指令。

分辨率也稱為時基（時間基準），表示定時器重復觸發的時間間隔。有三種可選擇的分辨率：1ms、10ms及100ms；

定時器操作指令用來操作特定的定時器，三種定時器操作指令的含義如下：

1. TON：延時接通定時器（Timer On-Delay）指令；

2. TONR：具有保持功能的延時接通定時器（Timer On-Delay Retain）指令；

3. TOF：延時斷開定時器指令；

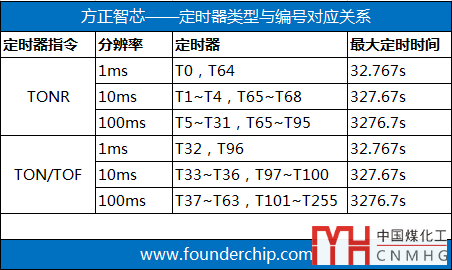

定時器編號與分辨率、操作指令類型的對應關系見下面的表格：

從表中可以看出，定時器T0的分辨率為1ms，并且只支持TONR指令；定時器T37的分辨率為100ms，支持TON或者TOF指令，但是不支持TONR指令；

接下來我們分別介紹一下三種操作指令：TON、TOF和TONR。

1.TON指令

該指令有如下幾個特點：

1. 在輸入?yún)?shù)“IN” 的上升沿（從0變?yōu)?時）開始計時；

2. 只要參數“IN”的值保持為1，定時器就持續計時；

3. 在定時過程中，若輸入?yún)?shù)“IN”變?yōu)?，則定時器停止計時且當前值被清零；

4. 在當前值等于或大于預設時間PT時，定時器標志位被置位（TRUE）；

5. 當定時器達到預設時間后，若IN仍然為1，則定時器會繼續定時，直到達到最大值32767后停止計時；

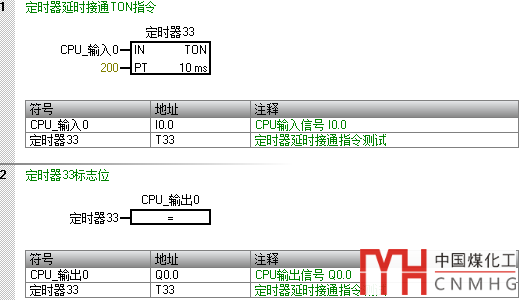

以下面的代碼為例：

例程中使用定時器33（T33）執行延時接通指令，定時器33的分辨率（時基）為10ms。

代碼段1中，當CPU_輸入0（I0.0）從0變?yōu)?時，定時器33開始計時；CPU_輸入0的值保持為1，在2s（200x10 ms）后，定時器達到預設時間，此時T33標志位被置1；

代碼段2中，定時器33的標志位被賦予CPU_輸出0（Q0.0）；

注：定時器的定時時間=預設時間x分辨率（時基）

2.TOF指令

該指令有如下幾個特點：

1. 當輸入?yún)?shù)“IN” 從0變?yōu)?時，定時器的標志位被置1（TRUE），當前時間值被清零；

2. 當輸入?yún)?shù)“IN” 從1變?yōu)?時，定時器開始計時。當?shù)竭_(dá)預設的時間值后，定時器的標志位被置0（FALSE）；

3. 在計時過程中，若參數“IN”的值從0變?yōu)?，則定時器停止計時，定時器標志位保持為1（TRUE）；

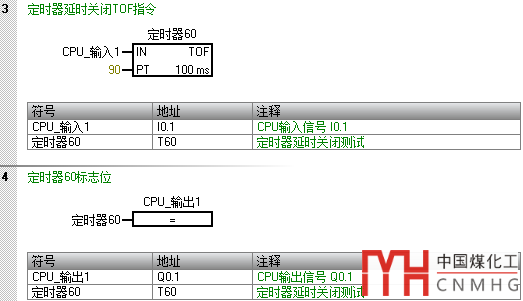

例如下面的代碼：

代碼段3中，當CPU_輸入1（I0.1）從0變?yōu)?時，定時器60使能（Enabled），此時標志位被置1（TRUE）；

當CPU_輸入1（I0.1）從1變?yōu)?時，定時器60開始計時，標志位保持為1；

當定時器的當前時間大于預設時間（90x100ms=9s）時，標志位被置0（FALSE）；

若在定時過程中，CPU_輸入1（I0.1）從0變?yōu)?，則標志位保持為1，當前值被清零；

代碼段4中，定時器60的標志位被賦予CPU_輸出1（Q0.1）；

3.TONR指令

該指令有如下幾個特點：

1. 在輸入?yún)?shù)“IN” 的上升沿（從0變?yōu)?時）開始計時；

2. 只要參數“IN”的值保持為1，定時器就持續計時；

3. 在定時過程中，若輸入?yún)?shù)“IN”變?yōu)?，則定時器停止計時且當前值被保持；當輸入?yún)?shù)“IN”重新變?yōu)?時，定時器繼續從上次保留時間值開始計時；

4. 在當前值等于或大于預設時間PT時，定時器標志位被置位（TRUE）；

5. 當定時器達到預設時間后，若IN仍然為1，則定時器會繼續定時，直到達到最大值32767后停止計時；

6. TONR指令的當前時間值要使用復位指令（R）才能清除；

例如下面的代碼：

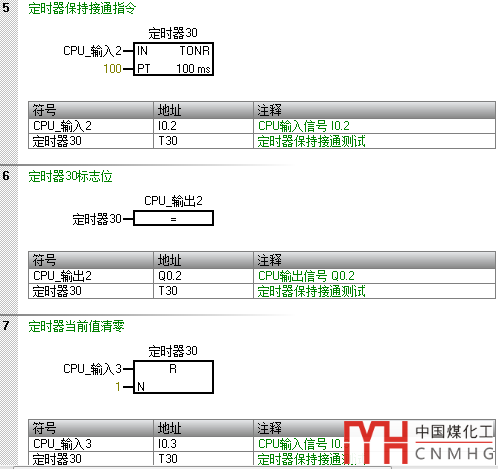

代碼段5中，當CPU_輸入2（I0.2）的值從0變?yōu)?時，定時器30（T30）開始計時；在計時過程中，若CPU_輸入2的值從1變?yōu)?，則定時器30停止計時并保持當前的計數時間值；當CPU_輸入2的值再次從0變?yōu)?時，定時器30繼續從之前保存的時間值開始計時；當?shù)竭_(dá)預設時間10s（100x100ms）后，定時器30的標志位被置1；

代碼段6將定時器30的標志位賦值給CPU_輸出2（Q0.2）；

代碼段7，當CPU_輸入3（I0.3）的值變?yōu)?時，復位定時器30的當前值及定時器標志位；

好了，關于S7-200 Smart的定時器指令就先介紹到這里。
