有設計就要有交流，而且現在不同部門、不同地區協同設計也越來越多，因此保證文檔交流的順暢越來越重要。最最普通的方式就是圖紙的相互傳遞，而圖紙?jiān)趥鬟f的過程中會存在不少問題，例如雙方使用的字體文件不同，導致文字無法正常顯示；傳遞圖紙時忘記附上圖中插入的圖像或外部參照文件，導致對方打開圖面內容缺失。而CAD的電子傳遞功能可以很好解決這個問題。

AutoCAD和浩辰CAD等常用CAD都有電子傳遞功能，其功能基本類似，下面是從浩辰CAD宣傳文檔中摘取的一段，同樣適用于AutoCAD.

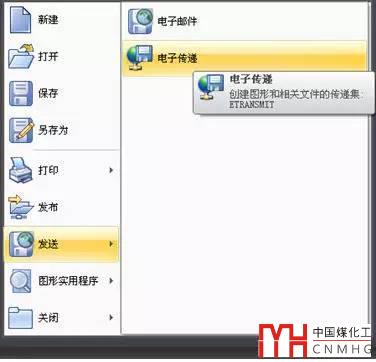

無論使用Ribbon界面還是經典界面，單擊CAD左上角的大圖標，在下拉菜單中能找到“傳送>電子傳遞”功能選項。如下圖所示。

如果安裝的是較低的CAD版本，還沒有Ribbon界面的版本，可以直接在下拉菜單中選擇：文件>電子傳遞。也可以輸入命令：ETRANSMIT。（transmit傳遞加一個E字母表示電子）。

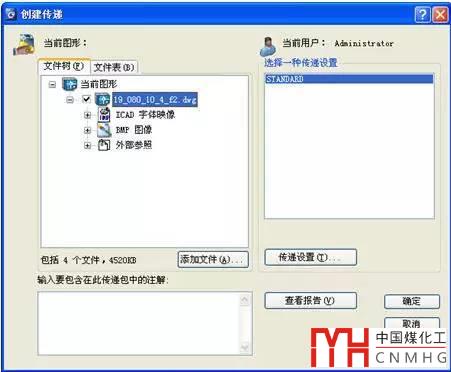

在電子傳遞前需要先保存圖紙，因此會提示需要保存當前圖紙，保存以后就會彈出“電子傳遞”的對話框。

可以看到電子傳遞功能默認內容不僅包含圖紙文件，還包括字體映像文件，圖紙中插入的光柵圖像和外部參照?qǐng)D紙。右側下拉框中的STANDARD是電子傳遞的設置，我們可以修改這個設置或添加新的設置。在左下的輸入框內可以填入簡單的說明文字，這些說明文字將被寫入到一個文本文檔內，和圖紙相關文件一起打包。

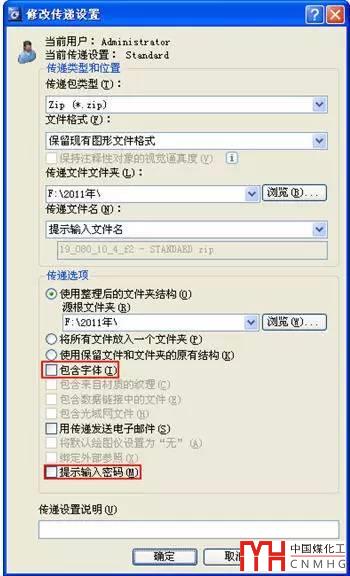

單擊“傳遞設置”按鈕，彈出“傳遞設置”對話框。單擊“修改”，可進入“修改傳遞設置”對話框。

在這個對話框中可以設置傳遞包的類型（文件集、自解壓文件或zip包），圖紙文件格式(dwg2000、2004、2007、2010、2013等格式)，以及傳遞文件建立的路徑等。如果在圖中使用了特殊的字體，建議勾選上“包含文字”，防止對方打開文件時因?yàn)闆]有字體顯示問號或因?yàn)樘鎿Q字體導致文字格式發生變化。如果需要保密，壓縮包還可以輸入密碼。如果我們有多種不同設置的話，可以對傳遞設置加上說明。

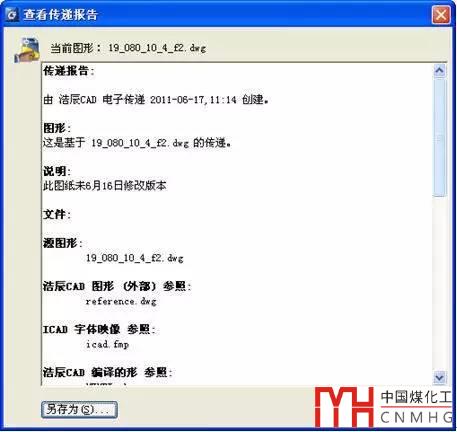

一切設置好后，返回電子傳遞對話框，一方面可以通過文件樹和文件表來查看要打包的文件，還可以看看單擊“查看報告”按鈕將打包的說明文件的內容，如下圖所示。

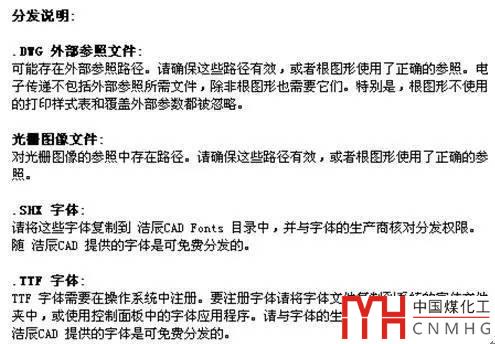

此文件中不僅詳細說明了壓縮包內各文件的用途，而且在最下面的分發說明中對各類文件進行詳細的解釋，如下圖所示：

從上面的說明可以看出，用電子傳遞不僅可以保證與當前圖紙相關的文件都可以進行打包，而且不必再專門對每個文件書寫說明，軟件自動就可以生成了。

如果你經常需要跟其他設計人員傳遞和交流文件，不妨用一用電子傳遞功能。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
