CAD各版本都提供了矩形陣列功能，用于創建沿各軸向等距排列圖形的排列，通常行、列之間是相互垂直的，如下圖所示。

CAD二維繪圖練習-陣列ARRAY

每日一貼——CAD中如何沿線陣列圖形

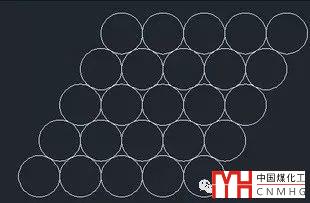

有時圖形陣列的行列之間的夾角并不是90度，，如下圖所示。

上圖中行和列的夾角是60度，這種陣列用高版本和低版本的矩形陣列都可以創建出來，但創建方法卻不太一樣，下面簡單給大家介紹一下。

一、用高版本陣列創建的方法

高版本的陣列采用了動態塊的技術，實現了陣列的參數化，例圖中的陣列可以一次就創建完成，只需在創建矩形陣列后設置一下軸夾角即可，基本操作步驟如下：

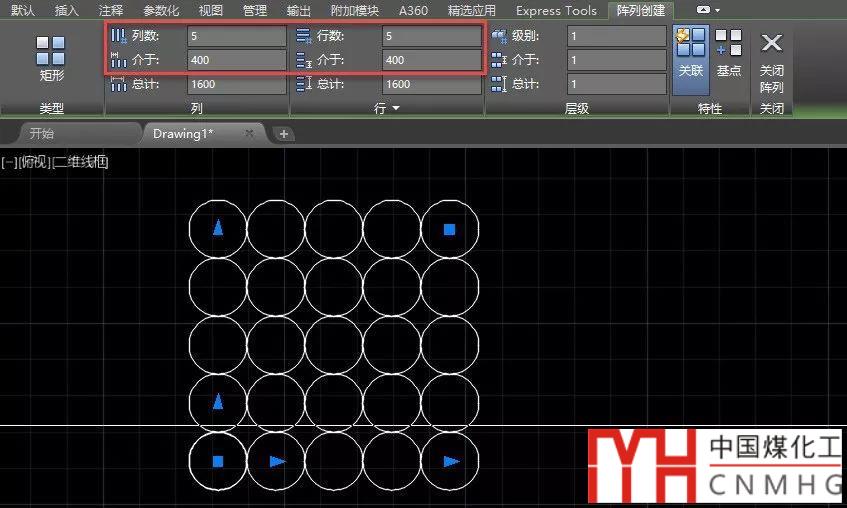

1、執行矩形陣列命令后按照正常的間距和數量創建常規的矩形陣列，如下圖所示。

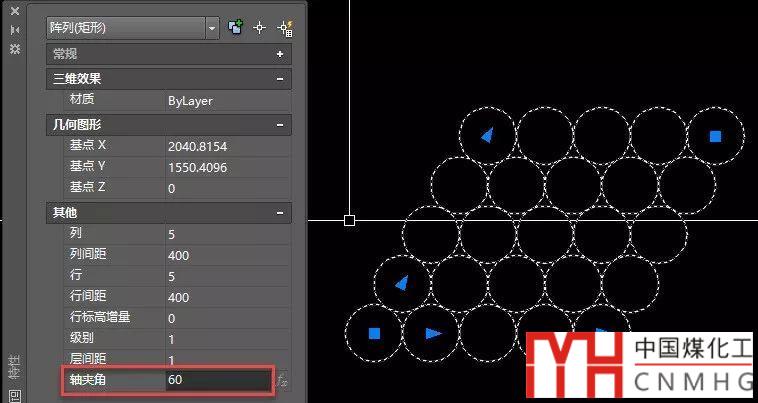

2、關閉陣列后再選中陣列，打開特性面板（CTRL+1）,將陣列的軸夾角修改為60，陣列就創建好了，如下圖所示。

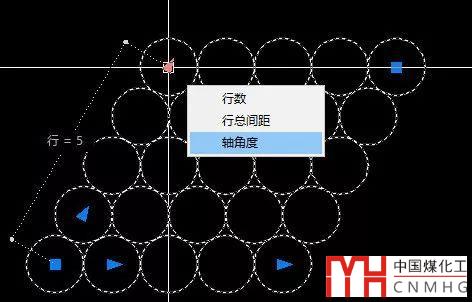

其實不用特性面板，通過陣列的夾點的動態菜單也可以直接設置軸角度，如下圖所示。

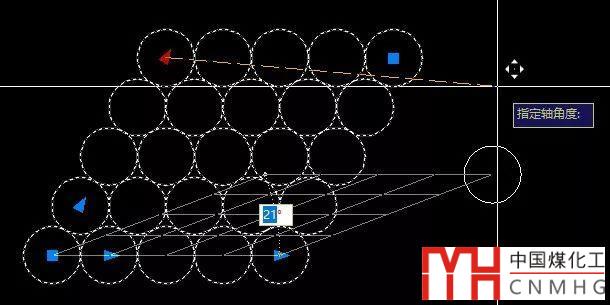

選擇軸角度后，拖動時可以看到角度動態變化的效果，也可以輸入角度，如下圖所示。

在高版本CAD中列通過一個軸角度就可以完成例圖中的陣列，而且根據自己的喜好選擇設置軸角度的方式。

---提示：下面是廣告，不是本文圖片！---

二、用舊版陣列創建的方法

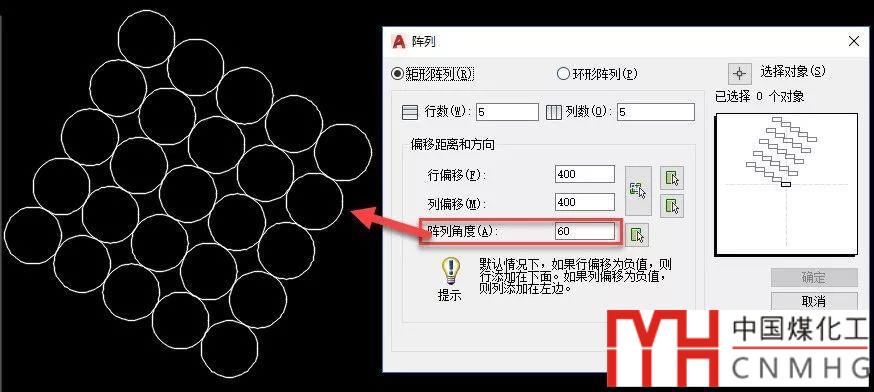

舊版的陣列也有角度設置，但這個角度是陣列的旋轉角度，并不是行列軸的夾角，如果直接按照高版陣列的方法直接陣列并設置角度的話，并無法得到我們需要的陣列，如下圖所示。

用低版本陣列功能要得到例圖中的陣列效果，必須陣列兩次，先陣列出水平的一行，再將這一樣陣列成傾斜的效果，操作步驟如下：

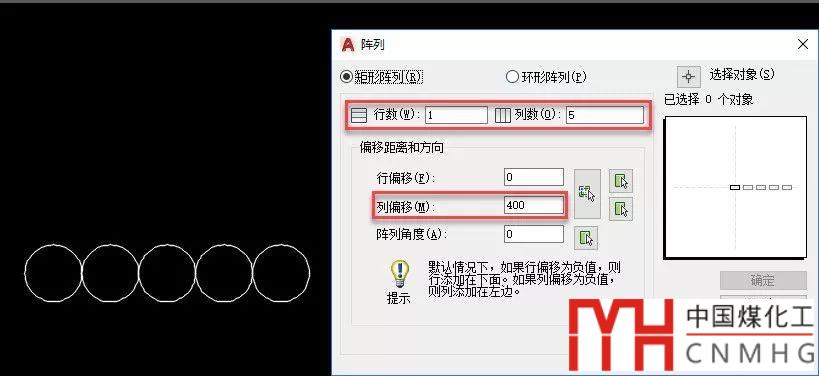

1、先設置列數為5，行數為1，列偏移為400，得到橫向的一行圓，如下圖所示。

用上圖中陣列的結果再陣列一次并設置陣列角度才能得到最終的陣列效果，不過用行陣列和列陣列都可以得到最終的結果，只需要設置不同的陣列角度，這就有點不好理解了。

下面給大家看看兩種方式陣列的方法，并給大家講一下這個角度是怎么來的。

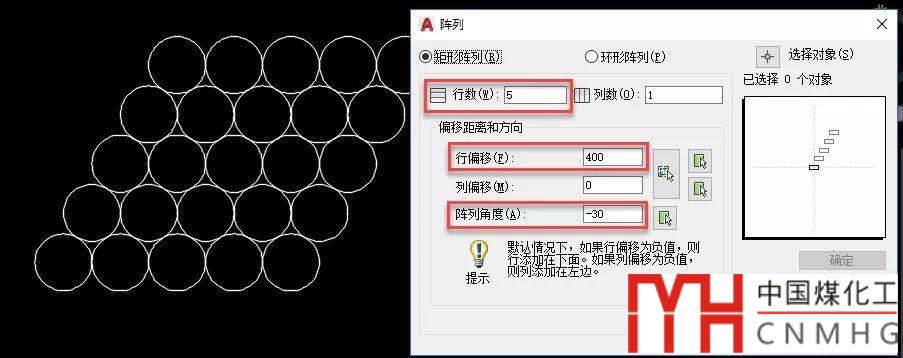

2、選擇陣列好橫向排列的5個圓，執行陣列功能，設置成5行，間距400，旋轉角度設置為-30，就可以得到最終的效果，如下圖所示。

3、

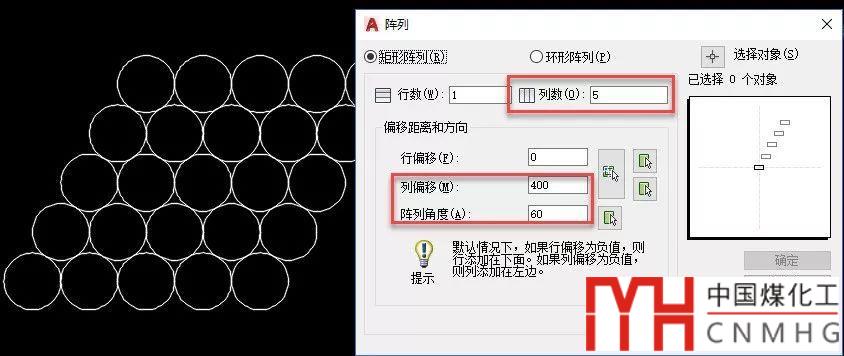

3、選擇陣列好橫向排列的5個圓，執行陣列功能，設置成5列，間距400，旋轉角度設置為60，也能得到相同的效果，如下圖所示。

很多人想不明白，看上去應該是5行，為什么設置5列也能得到相同的效果，而且輸入的是60度，而按行數陣列的時候輸入的確實-30度，其實畫一張簡單的示意圖大家就明白了，如下圖所示。

設置行數和行間距，就需要旋轉-30度，設置列數和列陣列，就需要旋轉60度。大家如果需要完成其他角度的傾斜陣列，也可以參照這張示意圖來確定方式和角度。

不知道大家覺得是高版本陣列方便還是低版本方便，在高版本CAD也可以調用舊版的陣列功能，如果使用的CAD版本比較低就只能參考后面的講解了。
