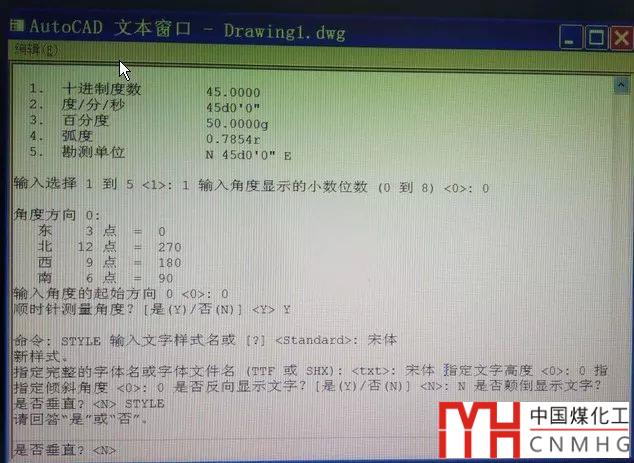

前兩天有位網友在信息里問了我一個問題，他用某個軟件生成了一個SCR腳本文件，然后想用腳本在CAD里畫圖，他跟同事用的都是XP系統，但同事的cad能順利生成圖形，他將同事的字體都拷過來，但腳本確實始終無法正常執行，腳本執行的提示如下圖所示：

從提示看腳本在創建文字樣式的時候中斷了。腳本文件創建了一個名為宋體的文字樣式，而且字體設置的是宋體，但由于最后一個是否垂直參數在腳本中沒有確認，而是將下一個創建文字樣式的命令STYLE作為輸入，不是參數需要的Y或N，導致腳本中斷了。

為什么會這樣呢？

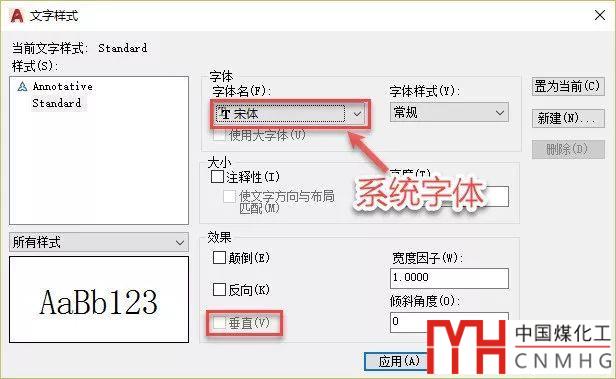

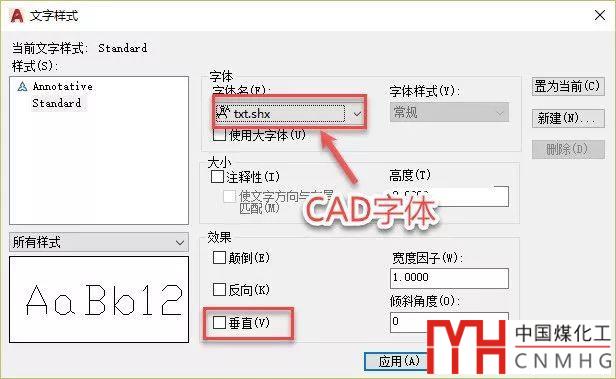

我嘗試在不同版本CAD和操作系統上按照他的截圖中的提示輸入-style命令來模擬腳本創建文字樣式的過程，終于發現了問題所在，當使用操作系統的宋體時和使用CAD的宋體.shx字體時參數數量是不一樣的，其實這一點再文字樣式對話框中也可以看出來。

他的電腦上因為有一個宋體.shx字體，所以優先使用了此字體，導致多了一個垂直參數需要確認，而同時的電腦上沒有這個字體，因此直接使用了操作系統的字體，所以可以正常繪制圖形。

又是宋體.SHX，之前就寫過一篇關于它的文章：

宋體的文字為什么是空心？

自己寫腳本的人不多，很多腳本都是由一些行業軟件，如華寧巖土等生成的，這些軟件因為沒有繪圖模塊，開發者對DXF文件也不夠了解，因此會輸出腳本SCR文件，然后設計人員在CAD中運行腳本將相關的圖形繪制出來。這些腳本能否正常運行與操作系統和CAD有關，比如這樣的腳本估計在WIN 10上也無法運行，因為在定義文字樣式時，設置字體時直接輸入“宋體”時，如果沒有宋體.shx，就會提示字體文件不存在，如果有宋體.shx，也會由于垂直參數沒有確認導致無法運行。

之前介紹過很多字體相關的問題，但多是因為缺少少字體引起的問題，比如說顯示問號，提示形未找到等等。

CAD圖紙打開文字顯示成問號或不顯示怎么辦？

為什么圖紙用操作系統的字體也會顯示問號？

CAD圖紙打開會提示形未定義怎么辦？

原來多了字體也會出問題。所以再次提醒大家：在下載了一個CAD字體庫后，不要一股腦地將這些字體復制到CAD的FONTS目錄下，用到哪個字體就往里面拷字體。不僅如此，還建議將里面一些從來不用的字體刪除，這樣可以讓CAD軟件和我們自己檢索字體更快。
