雖然之前發過文章解釋CAD文件異常大原因的文章，并在里面提供了一些解決方法，但由于文章太長，內容太多，一些朋友看到文章也沒有找到解決方法，這里將解決方法簡單再總結一下。

為什么CAD圖紙內容不多但文件特別大？

當發現圖中圖形不多，但圖紙異常大時，可以用下面幾種方法進行處理：

一、清理PU命令

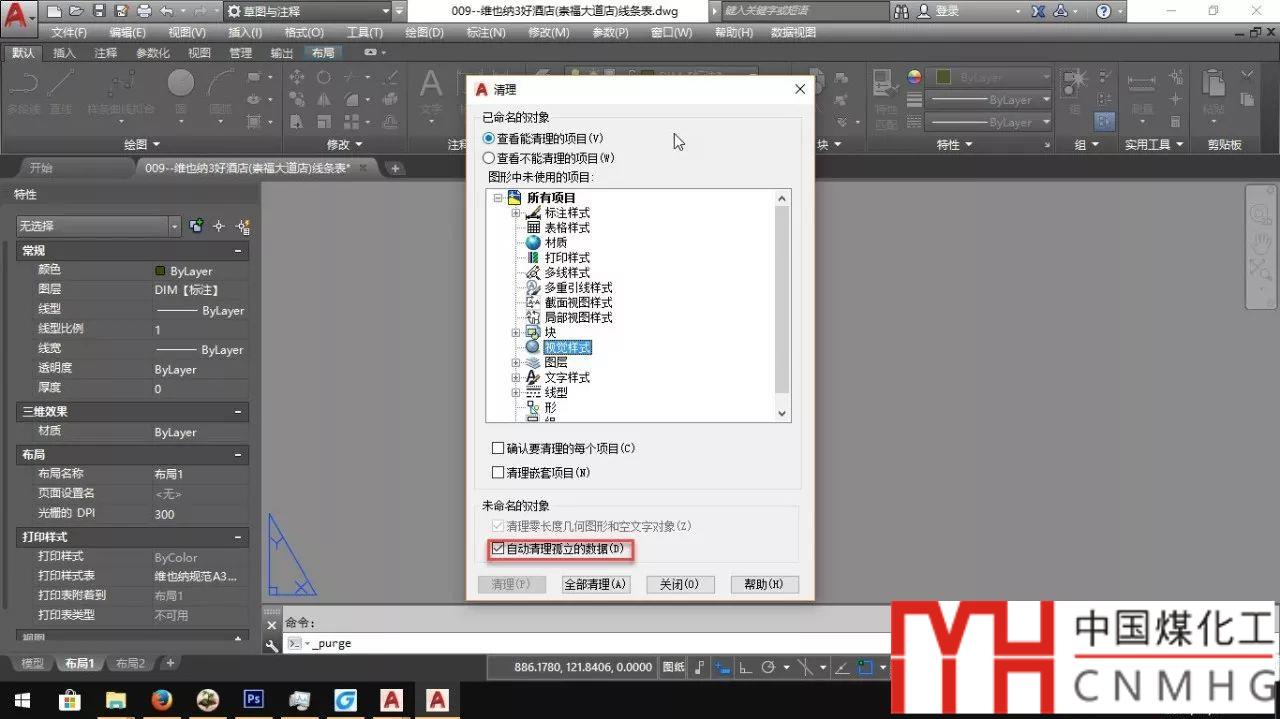

圖紙中有一些冗余的圖塊定義或其他格式定義，可以用PU命令清理，這屬于常規操作，沒有什么可講的。通過近期網友發過來的各類圖紙來看，圖紙異常大的主要原因就是冗余的DGN線型數據，如果你使用的是AUTOCAD 2015以上版本，可以直接用清理功能來清理這些數據，只需要在對話框中勾選“自動清理孤立的數據”，如下圖所示。

如果你以前就在清理對話框中勾選了此選項，如果圖紙中有可清理的數據，執行清理PU命令時軟件會先清理這些冗余數據，有時需要等待幾分鐘才能打開對話框，但打開對話框后這些數據就已經清理完了，直接單擊“全部清理”按鈕即可，這次就不需要再等待了。

如果之前沒有勾選，清理對話框會很快彈出來，勾選選項后單擊確定按鈕，這時才會開始清理，這時需要等待。

用PU命令清理DGN數據的時間比較長，有些圖紙可能需要等幾分鐘甚至10分鐘，你需要有點耐心。

二、利用命令刪除多余數據

如果你用的版本比較低，沒有清理孤立數據的功能，可以利用程序插件來刪除多余數據。之前網友發過清理數據的程序，里面有效的就是下面的一句：

(dictremove (namedobjdict)"ACAD_DGNLINESTYLECOMP")

操作方法就是將這一句復制到命令行后回車，就可以將圖中所有DGN線型數據全部刪除。

這種方法僅適用于圖中有冗余的DGN線型數據的情況，不過最近幾次網友的類似問題都用這種方法解決了問題，事實證明大多數異常大的圖紙都是這類數據引起的。

即使你用的是2015以上版本或浩辰CAD等其他CAD軟件，上來也可以先試一下這種方法，這種方法的速度比高版本清理孤立數據的速度要快很多，基本上不用等待。

三、利用插件來進行處理

剛才上面的語句就是從網友發過來的插件中摘出來的，相關介紹參看下面的文章：

CAD圖紙異常大或無法復制粘貼如何處理！

今天又有網友在群里發了一個插件，網友稱為“大件清理”，簡單看了一下，大致就是將圖紙的字典列表中數量列出來，看哪種數據異常多，就將這種數據清理掉，試了一下，DGN線型數據是可以清理的，是否能清理其他的冗余數據我還沒有試過。

我分享到百度網盤，下載鏈接：

http://pan.baidu.com/s/1jHXzsP4

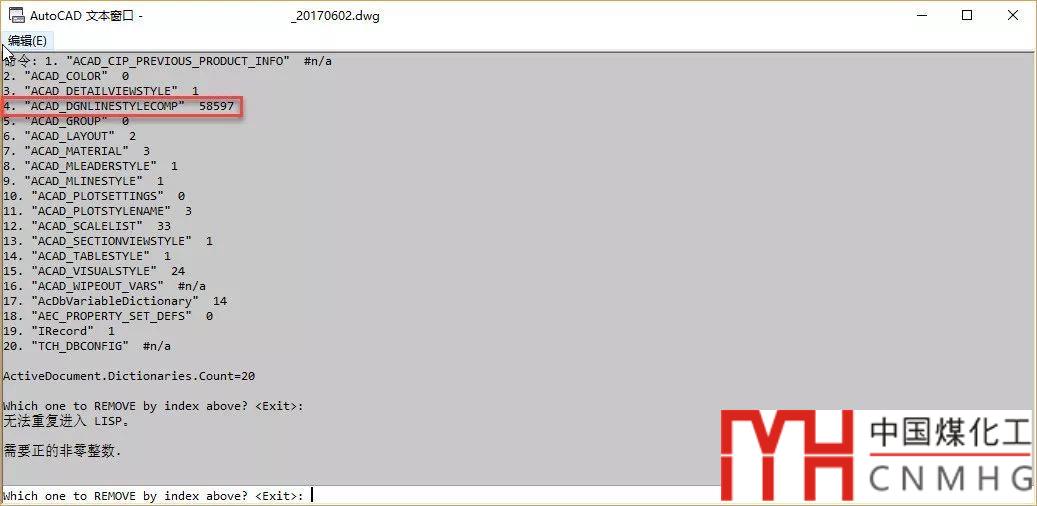

打開圖紙后，AP，加載此程序，加載此程序后就會自動彈出文本窗口，如果沒有彈出窗口，可以執行DICTS命令執行程序，程序會將各種類型數據的數量列出來，并讓你選擇要清理哪種數據，如下圖所示。

可以看到第4項有5萬多個，這就是圖中的DGN線型數據，下面的提示是問哪種個編號的數據要刪除，這里輸入4，就可以將DGN線型數據刪除。

如果圖中的異常數據不止一種，這里提示可以再輸入DICTS命令再執行。

這個程序?qū)GN線型數據確實有效，但不知道對其他數據效果怎么樣，遇到大圖時你可以先用前兩種方法，如果前兩種方法不行的話，再試試這個，看看是不是還有其他類型的超大數據。

四、怎么判斷圖形是否大得異常

當我們打開圖紙后發現圖形內容不多，但圖紙文件特別大，通常就會認為圖紙文件的大小異常，有些確實是因為冗余的孤立數據或注釋比例等，但有些圖紙并沒有冗余的數據，但仍然會特別大，出現這種圖紙會有多種可能，遇到比較多的有兩種：

一、密集的填充被炸開。如果填充比較復雜，填充單元比較多，填充的顯示數據是很多的，也就是打開會慢，但填充的參數數據很少，也就是說保存文件時填充只需要很少的數據去記錄，文件并不會變得太大。但如果將密集的填充炸開成線，圖形數據就會急劇增加，有時一個填充炸開后線的數量就是幾十萬，如果填充稍多就會幾百萬甚至上千萬。

有的CAD圖紙很小，為什么打開很慢甚至打不開？

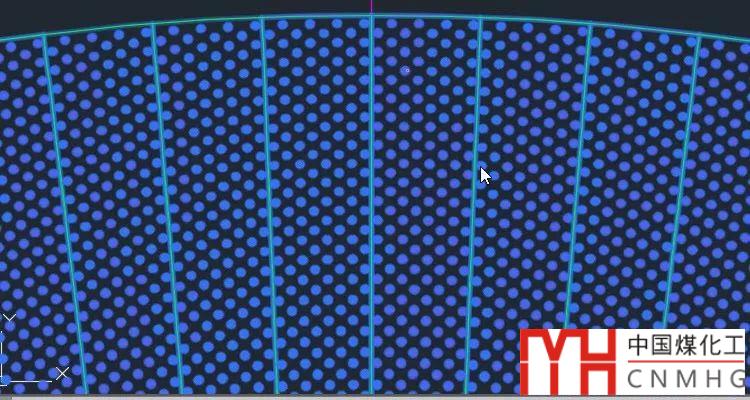

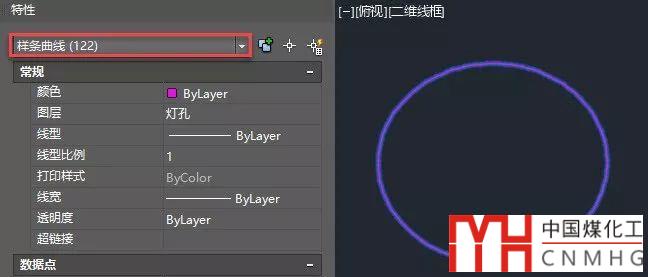

二、從其他軟件轉換生成了大量零散且復雜數據。今天網友傳了一張圖紙就是類似問題，圖紙有200多MB，用上面各種方法清理都沒有效果。圖中有大量的圓和橢圓，但這些圓和橢圓一些是多段線、一些是三維多段線，一些是樣條曲線。多段線都有大量的點，而有放入圓是由上百條樣條曲線組成的，將那個圖層中的樣條曲線選出來看了一下，有100多萬條。

對于CAD來說這些都是正常的圖形數據，無法作為異常數據處理，也無法清理。最好的解決方法就是將原圖重新輸出一次，可以嘗試修改一下輸出的條件，盡量少地生成CAD圖形數據。在CAD里處理起來難度就非常大了，一百多萬條這樣的線，要將這一類數據同時選出來都很困難，更不用說用SPLINEDEIT編輯樣條曲線來轉換多段線或是用PE編輯多段線來合并多段線了。

只是近期提出這類問題的人比較多，我將之前寫的文章整理總結了一下，同時將網友分享的插件發給大家，以后遇到此類圖紙先按照本篇介紹的方法處理就可以，如果不行，就需要具體問題具體分析了。
