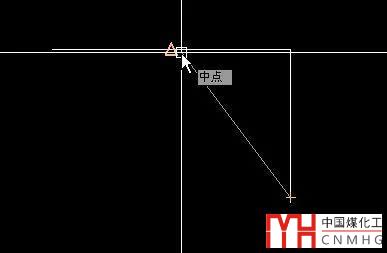

在CAD中繪圖的時候，通常情況下我們不僅可以捕捉已有圖形上的點，也可以捕捉到正在繪制的多段線上的點，如下圖所示。

但有時會出現光標移動到正在繪制多段線上捕捉不到點的情況，如下圖所示。

這是什么原因呢？

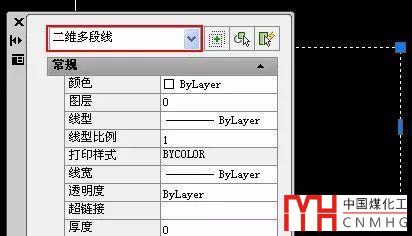

其實問題的原因和簡單，如果出現這種情況，我們可以選中繪制的多段線，打開特性面板，看一下對象類型，如下圖所示。

我們可以看到多選線類型顯示為“二維多段線”，這與控制多段線繪制類型的變量有關，以前介紹過。

什么是二維多段線？二維多段線如何轉換為多段線？

二維多段線在繪制后是可以正常捕捉的，但在繪制過程中是無法捕捉到二維多段線上的點的。遇到這種情況，PLINETYPE估計被設置為0了，只需將PLINETYPE變量設置為1或2，默認值應該是2。

一般人很少會去改變這個變量，遇到這種問題可能性比較小，大家有個印象，一旦遇到知道什么原因，怎么解決就好了。

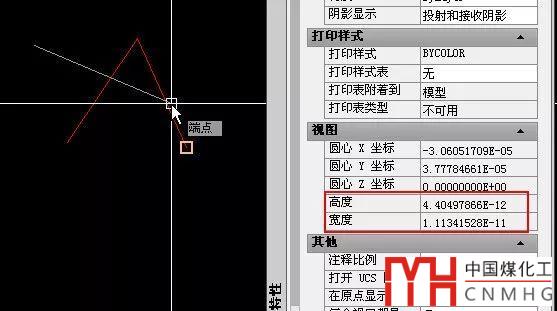

除了上面說的常規情況外，在當前視圖大小坐標極大或者極小的狀態下，也會出現一些點捕捉不到的情況，不過這種情況就不管是直線還是多段線，在繪制時和繪制后都會捕捉不到，比如當視圖坐標極小，線段長度近乎為0時，只能捕捉到端點，根本無法捕捉到中點，如下圖所示。

其實捕捉的問題并不多見，當捕捉出現問題的時候，可能是被捕捉圖形的問題，也可能是坐標的問題，可以先從這兩個方面檢查一下。

此技巧同樣適用于浩辰CAD等與AutoCAD類似的CAD軟件。
