每日一貼——CAD中如何設置線寬的顯示和打印？
最近有好幾個人問線寬設置的問題，之前發過幾篇關于線寬的文章，但有些問題并沒有講清楚，覺得有必要重新整理一下。
一、什么是線寬？
設計圖紙中用線的粗細來突出更重要的圖形，CAD軟件因此引入了線寬設置，線寬的英文是LINEWEIGHT( 線 重量)，相比較而言，中文更好理解一點。
為了方便控制打印線寬，CAD中將線寬作為圖形的一個基本屬性，可以通過圖層設置線寬，也可以直接給圖形設置線寬。

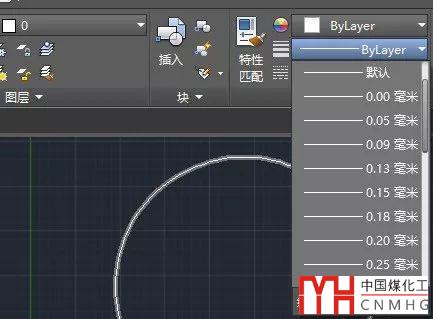

線寬的值與圖形的單位、繪圖比例和打印比例都沒有關系，只在打印時才起作用，因此只需按照打印圖紙對線的實際寬度要求設置即可。如果是公制圖紙，線寬單位默認是毫米，CAD提供了一系列固定的線寬值供大家選用，如下圖所示。

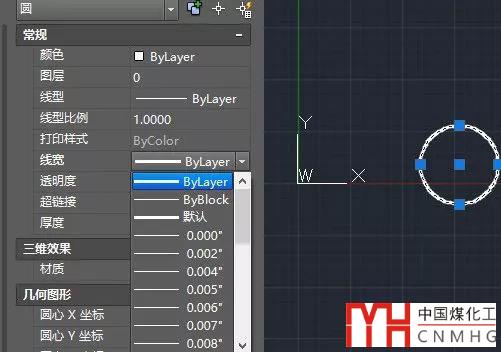

我們也可以將線寬設置成英寸顯示，不過設置后在上圖的列表中顯示的仍是毫米，但在特性面板顯示的線寬變成英寸了，如下圖所示。
從數值可以看出來，線寬值開始應該是按英寸來設置的，毫米是按英寸轉換過來的。
CAD的提供的線寬從0.002"到0.083“（從0.05毫米到2.11毫米），并不是連續的，也無法自己定義，這也許是根據相關標準確定的，也許跟早期的筆式繪圖儀提供的筆寬有關系，不過這些線寬應該夠用了。
二、是不是必須設置線寬？
如果對圖形打印線寬沒有要求，不設置線寬也沒有關系，只是打印出來的圖形寬度一樣，都使用默認線寬罷了。
比較簡單的機械零件圖紙通常只分簡單的幾個圖層，會利用圖層來設置線寬，但在復雜的建筑或地形圖卻很少設置線寬，通常將圖層設置成不同顏色，在打印輸出時直接利用打印樣式表（CTB）文件按顏色來設置輸出線寬。
因此，在畫圖是否設置線寬取決于你需不需要區分線寬，以及想用什么方式來控制打印，并不是說必須給圖層或圖形設置線寬。
CAD打印樣式表如何設置？CTB和STB有何區別？
每日一貼-CAD中顏色的作用和設置時應該注意的問題？
CAD線寬的作用是什么？畫圖的時候是不是必須設置線寬？
三、換了個CAD版本為什么打印線寬就不同了？
前幾天有網友問了這樣的問題，圖紙?jiān)?010版線寬打印是正常的，但到了2016版打印時設置相同，但線卻變粗了很多，這是為什么呢？
如果圖形設置了線寬，換CAD版本按道理是不會發生變化的，之所以不同版本打印線寬不同，只是因?yàn)閳D紙并未設置線寬，因此使用了CAD的默認線寬，而兩個版本的默認線寬設置是不一致的。

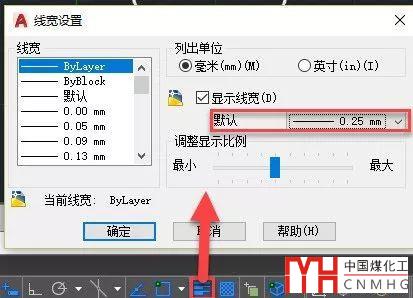

CAD默認的線寬是0.25，我們可以在選項對話框里設置，有可以在底部狀態欄右鍵單擊線寬顯示按鈕后，選擇“線寬設置”，在AUTOCAD高版本命令面板的線寬下拉列表的底部也可以選擇“線寬設置”，如下圖所示。
---提示：下面是廣告，不是本文圖片！---
前幾天有網友問為什么修改了默認線寬，再次啟動CAD的時候，默認線寬又變成了0.25，我試了一下沒有任何問題?。∮谑俏野褑?wèn)題想復雜了，問它是不是有管理員權限，是不是有注冊表的權限，最終卻沒有發現問題的原因是如此簡單：只是將默認線寬設置成了0.00毫米。
也就是說默認線寬是不能設置成0的，如果設置成了0，看起來是起作用的，但線寬是不可能打印成0的，因此再次啟動CAD的時候會被恢復成原來的默認值。如果設置成其他值，如0.05，是可以保存的。
五、顯示的線寬跟打印線寬有什么不同？為什么模型空間和布局空間線寬顯示差別很大？
圖紙?jiān)O(shè)置的線寬在圖形窗口中默認是不顯示的，也就是所有線的粗細看上去都一樣。那能不能直接在圖形窗口中就看出線寬的區別？能不能讓顯示的線寬接近打印的效果，更方便檢查線寬的限制呢？

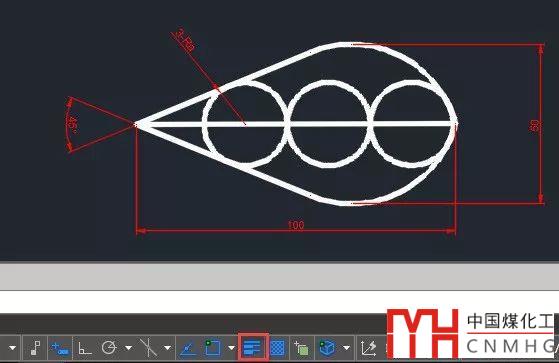

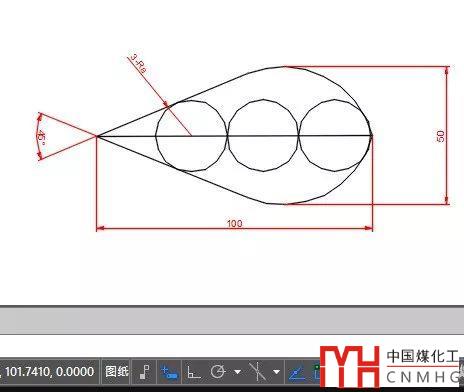

由于在圖中顯示線寬會降低圖紙的顯示性能，所以默認狀況下CAD是不顯示線寬的。只需在狀態欄單擊線寬顯示按鈕，打開線寬顯示就可以了，如下圖所示。
上面圖形的線寬設置是0.5mm，不過很容易就可以看出來，顯示線寬要遠遠大于0.5毫米，而且縮放視圖的時候，線寬不會變化，如下圖所示。
很顯然，顯示線寬跟設置的線寬值相差甚遠，圖中顯示的線寬只是示意性質的，只是為了看出不同圖形的線寬差別。如果感覺顯示的線寬太粗或太細，可以線寬設置對話框中調整線寬顯示的比例。

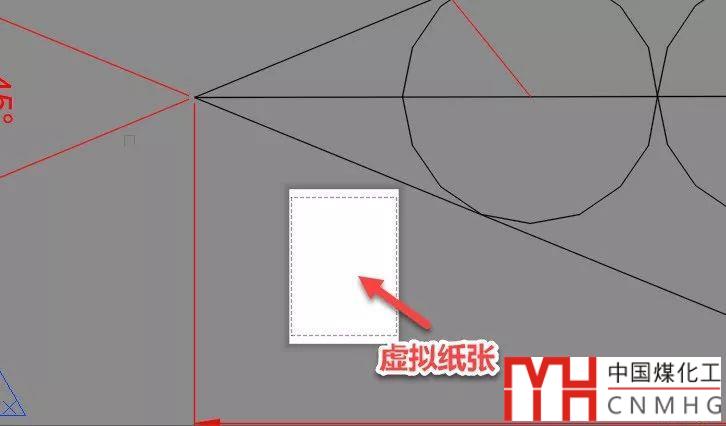

此外，模型和布局中顯示的線寬也不完全相同，打開線寬顯示后，有時模型控件中看著圖形的線寬很粗，但到了布局控件，雖然圖形顯示的大小差不多，但線寬卻差別很大，有時甚至看不出差別，如下圖所示。

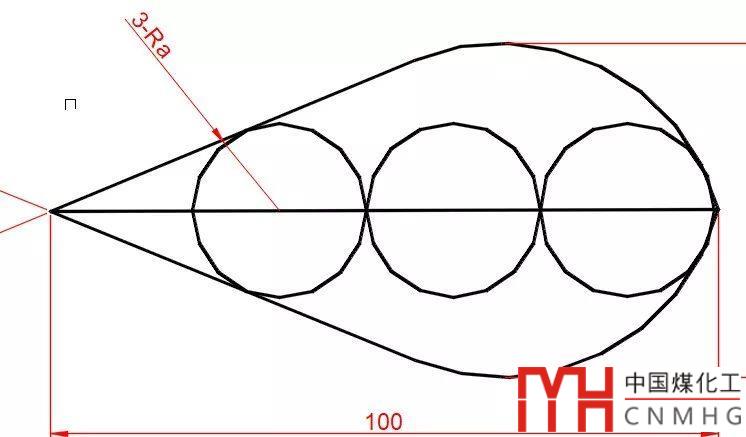

圖紙空間的線寬顯示相對更接近打印線寬一些，會根據頁面設置的虛擬紙張大小來顯示線寬，比如上面的圖紙我們放到到接近紙張尺寸時，可以看到線寬的差別，如下圖所示。
但假如圖形跟虛擬紙張的尺寸相差很大，就有可能看不出線寬差別，或者線寬會顯得非常粗。
要想讓布局控件的線寬顯示更接近打印效果，就需要設置好頁面設置，設好打印設置后點“應用到布局”，讓圖形跟虛擬紙張匹配。

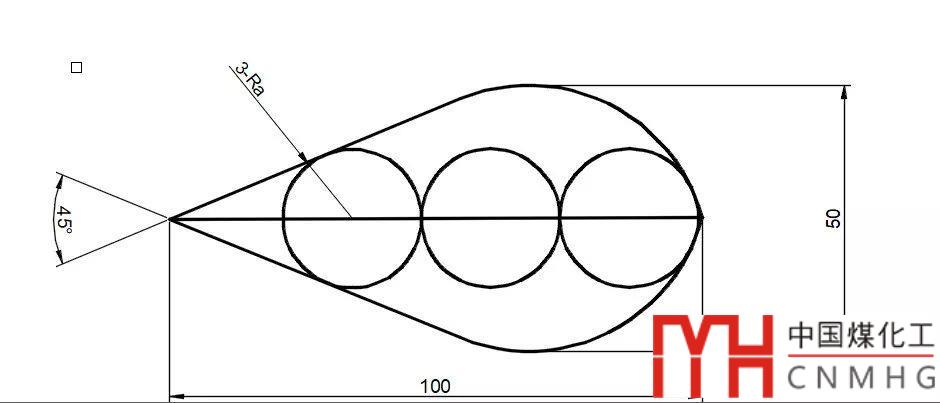

如果想利用布局更好預覽打印線寬的設置效果，可以在布局設置頁面設置的時候勾選“顯示打印樣式”，但即便如此，顯示的線寬始終跟打印線寬是有差別的，如下圖所示。
詳細介紹請參看下面的文章。
CAD布局中如何保存打印設置？布局中如何顯示打印樣式？
六、如何控制打印線寬？
最后，也是最重要的問題就是到底應該如何控制打印線寬。CAD提供了很多選擇，反倒讓我們不知道該如何選擇了，這里簡單給大家總結寫一下幾種控制打印線寬的方式，我們只需選中其中一種適合自己的方法就可以了。
1、簡單圖形不分圖層，直接給圖形設置線寬。
2、分圖層，按圖層設置線寬，圖形放在不同圖層，線寬設置成隨層BYLAYER即可。

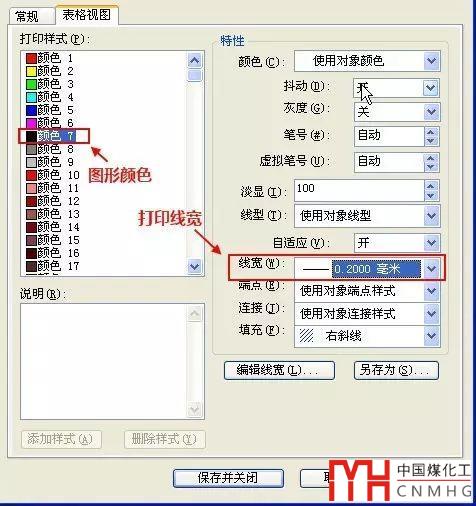

3、分圖層，不設置線寬，設置不同的顏色（注意要用255種索引色），打印時用打印樣式表*.CTB控制線寬。
4、使用*,STB打印樣式表文件，在打印樣式中設置不同的輸出線寬，圖層或圖形使用不同的打印樣式。
CAD 圖層管理器中“打印樣式”干什么用的？

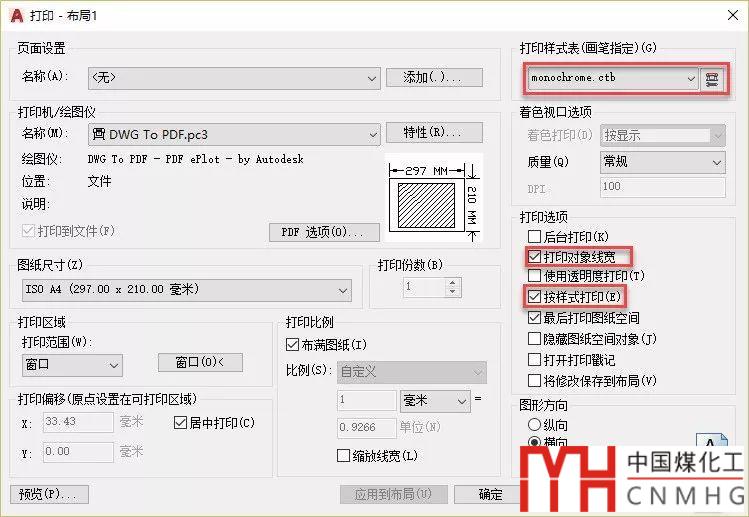

上面幾種方式都是用線寬特性來控制打印的線寬，要想設置的線寬起作用，需要打印對話框中勾選"打印對象線寬"或“按樣式打印”，如下圖所示。
有些人可能發現打印對話框中沒有這些參數，注意打印對話框右下角有一個小箭頭的按鈕，可以將打印對話框右側的這列參數收攏和展開。
5、用多段線的寬度來控制打印線寬，多段線的寬度是一個幾何屬性，在設置時需要考慮打印比例，比如要打印0.3毫米，打印比例1:100，多段線的寬度就需要設置成30。多段線的線寬雖然需要考慮打印比例，但不受線寬相關設置的影響，一些專業軟件的管線就喜歡用多段線。
選擇就這么幾種，在加上不同行業和單位有一些習慣用法或規定，其實線寬的設置并不是那么難。
CAD中如何控制圖形的打印線寬?
CAD打印對話框里的縮放線寬有什么作用？
線型資源管理器的ISO筆寬是什么意思？
上面介紹了線寬值的設置、線寬顯示的設置、打印的線寬設置都簡單介紹了一下，如果想詳細了解某些參數和設置，可以查看鏈接的相關文章。
其實只要清楚了線寬的作用和相關設置，線寬的設置也很簡單，遇到問題也可以很容易查出原因并解決。
