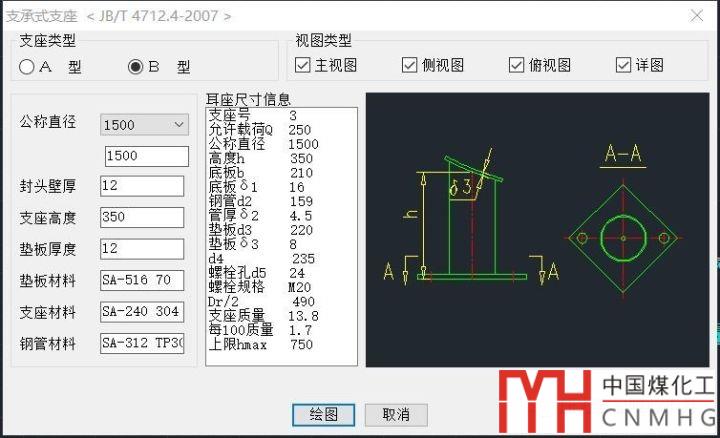

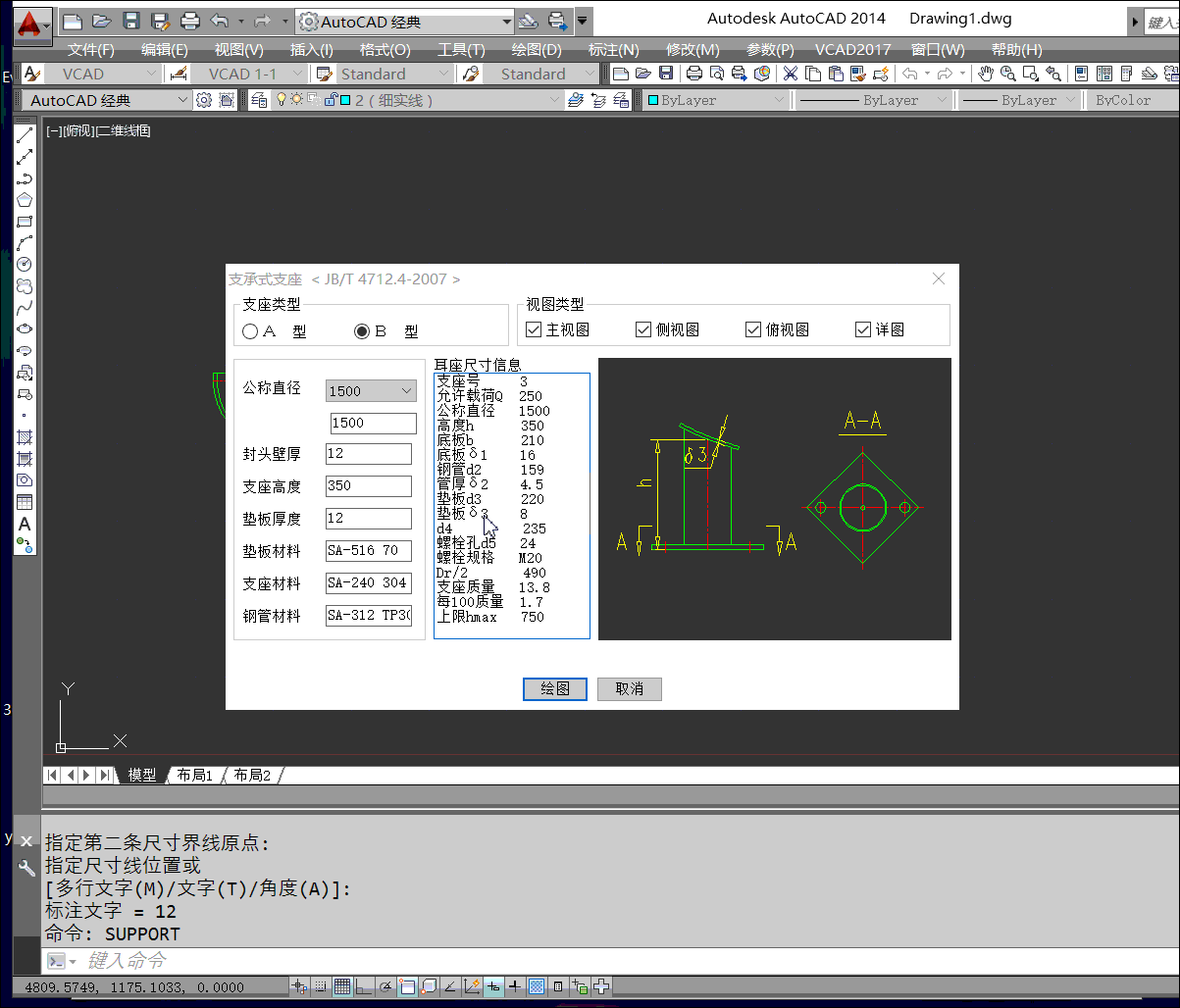

VCAD-2007支承式支座按照J(rèn)B/T 4712.4-2007編制，可以繪制A型，B型支承式。通過選擇類型，公稱直徑，輸入壁厚以及高度，可以獲得支承式支座的主視圖，側視圖，俯視圖。在選擇了型式和公稱直徑后，可以得到尺寸信息，方便數據查詢，校核數據。

選擇生成詳圖，可以得到支承式支座的制造詳圖，計算每個部件（底板，鋼管，墊板等）的規格，重量。

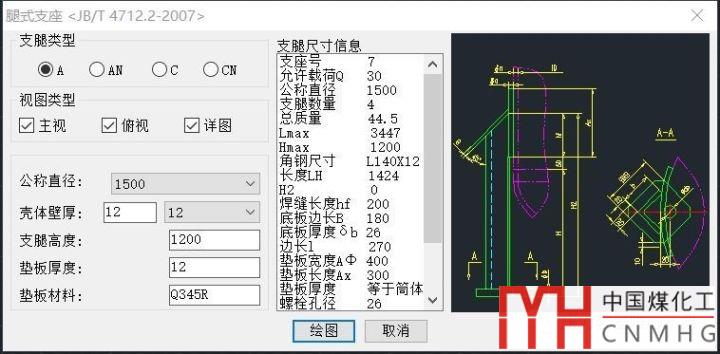

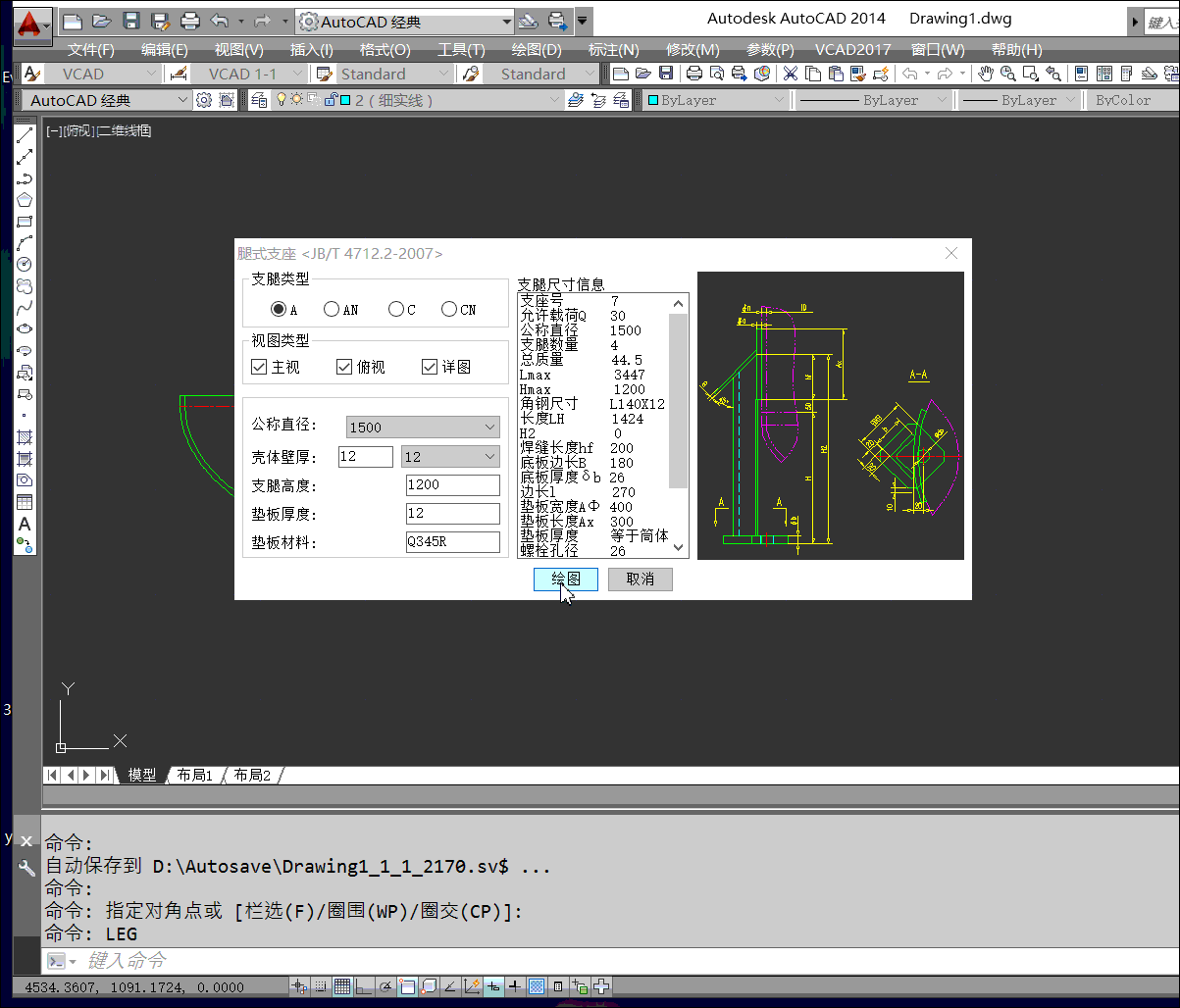

支腿按照J(rèn)B/T 4712.2-2007編制，可以繪制A，AN，C，CN型支腿。通過選擇類型，公稱直徑，輸入壁厚以及高度，可以獲得支座的主視圖，俯視圖。在選擇了型式和公稱直徑后，可以得到尺寸信息，方便數據查詢，校核數據。

選擇生成詳圖，可以得到支腿的制造詳圖，計算每個部件（底板，角鋼，墊板等）的規格，重量。

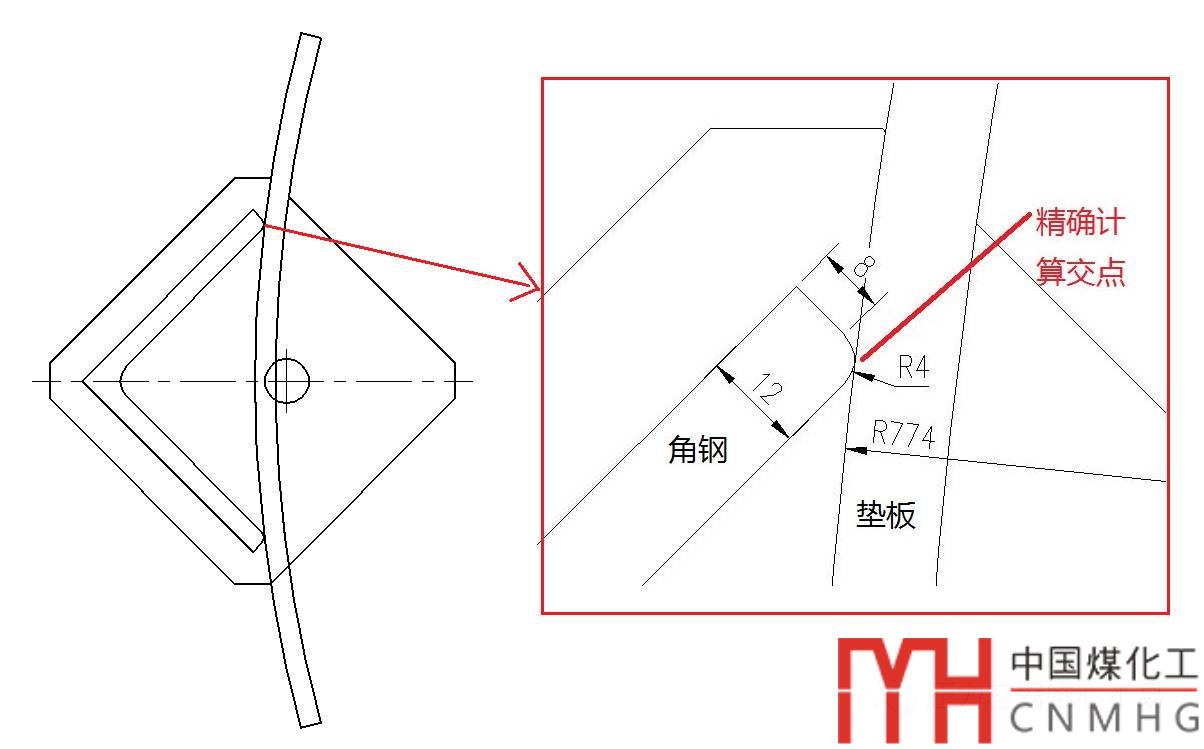

由于支腿是1:1繪制 ，其支腿的角鋼與墊板的交點也是精確計算的，所以畫圖所得的值，與按照規范計算所得到的值并不完全相同。基本上規范的螺栓中心圓尺寸為精確畫圖尺寸取整。
