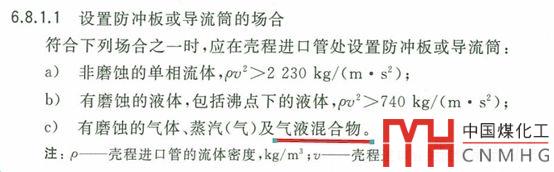

這個問題是我原同事提出來的，GB/T 151-2014的6.8.1.1規定了防沖擋板的設置原則，其中第c條的意思應該怎么理解？

根據斷句的不同，有兩種理解：

1. 有磨蝕的氣體、蒸汽（氣），有磨蝕氣液混合物。

2. 有磨蝕的氣體、蒸汽（氣），任何氣液混合物。

到底是那種理解是正確的呢？1 or 2。

我覺得2的理解比較合理.

一般來說氣液混合物的沖蝕能力比氣體和液體的沖蝕能力要強，在氣液混合物中，氣體的流速比較快，液滴在氣體里對于設備表面沖擊力就比較大。

有磨蝕的意思一般是液體或者氣體中夾雜著固體。

根據伯努利方程，ρv2代表了流體的動能，相同的能量，就沖蝕能力來說，氣/液+固體混合物或氣+液混合>氣體>液體。

所以

a）對于單相流體（氣體或者液體）超過一定的ρv2需要設置防沖擋板。

b）液固需要超過一定的ρv2設置防沖擋板。

c）氣固或者氣液則均需要設置防沖擋板。

我們可以再看看TEMA是怎么規定的：

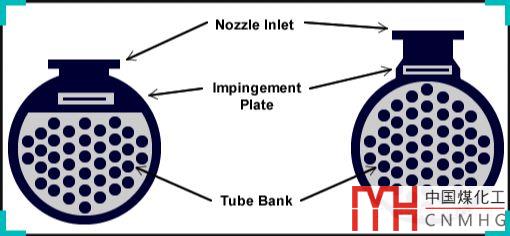

An impingement plate, or other means to protect the tube bundle against impinging fluids, shall be provided when entrance line values of ρV 2 exceed the following: non-abrasive, single phase fluids, 1500 (2232); all other liquids, including a liquid at its boiling point, 500 (744). For all other gases and vapors, including all nominally saturated vapors, and for liquid vapor mixtures, impingement protection is required. V is the linear velocity of the fluid in feet per second (meters per second) and ρ is its density in pounds per cubic foot (kilograms per cubic meter). A properly designed diffuser may be used to reduce line velocities at shell entrance.

和GB151基本一致

a)non-abrasive, single phase fluids,2232非腐蝕、非磨蝕性的單相流體,pv2>2232kg/(ms2)

b)all other liquids, including a liquid at its boiling point, 500 (744).其它各種液體，包括在沸點下的液體,pv2>744kg/(ms2)

c)For all other gases and vapors, including all nominally saturated vapors, and for liquid vapor mixtures, impingement protection is required.對于任何其它氣體和蒸汽，包括所有名義飽和蒸汽以及汽液混合物都需設置防沖裝置。

按照TEMA的原文，氣液混合物需要設置防沖擋板。

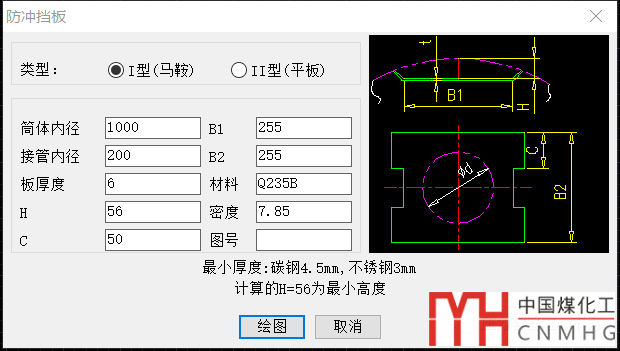

VCAD可以繪制兩種防沖擋板，馬鞍形和平板形，可以自動生成防沖擋板1:1的圖。
