每日一貼——為什么CAD標注后看不到尺寸值？輸入文字后不見了？
很多初學者會問這樣的問題：為什么我標注一個尺寸后，只能看到標注線卻看不到尺寸值？偶爾還會有人問這樣的問題：我新建圖紙后輸入多行文字后為什么文字消失了？
這個問題的原因很簡單，其實這并不算是問題，只是對新建視圖的尺寸和文字和標注的默認參數不了解，下面我們就來解釋一下這類問題產生的原因和解決辦法。
一、標注沒有尺寸值

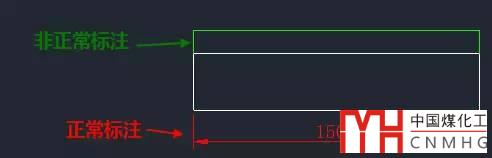

初學者經常會為這樣的問題所困擾，畫了圖形后想標注長度，標注后卻發現看不到標注的尺寸值，網上問這個問題的人很多，不正常標注的效果如下圖所示。
從上面截圖我們可以看到正常的標注有標注文字、箭頭，而不正常的標注只能看到尺寸線和邊界線，如果不是剛標注完，甚至都看不出是一個標注，為什么會這樣呢？遇到這個問題應該怎么解決呢？
這個標注雖然看上去不正常，但實際上沒有任何問題！只是針對當前圖形來說標注的字高和相關設置不太合理。
滾動滾輪放大標注，放大到一定程度，我們就應該能看到標注的尺寸值了，如下圖所示。
放大后可以看到這個標注跟其他標注沒什么區別，有標注的尺寸值和箭頭，只是字高和箭頭相對當前圖形都太小，當我們正常顯示圖形時，標注的文字和箭頭顯示的尺寸太小，看上去就跟沒有一樣。
初學者對標注樣式的設置并不了解，上來就使用CAD軟件提供的標注樣式STANDARD或ISO-25，假設圖形尺寸比較小，標注還看上去比較正常；假設尺寸大一些，就會出現這樣的現象。
首先來了解一下這兩個默認的標注樣式。STANDARD是針對英制圖紙使用的，箭頭大小和字高的設置都是0.18，當圖形尺寸在10以內時，標注尺寸繪制完看上去比較正常。ISO-25是針對公制設置的，25表示箭頭大小和文字高度都是2.5，當圖形尺寸在100以內時，標注尺寸看上去比較正常。
了解了這兩種默認標注的字高設置，跟繪制的圖形的尺寸，比如1500相比太小了，當圖形完全顯示的時候，標注文字就基本看不到了。假如繪制的是一張建筑圖紙，尺寸都是1000和10000數量級的，用默認的標注樣式看不到文字和箭頭就太正常了。
那怎么解決呢？答案很簡單：修改標注樣式！

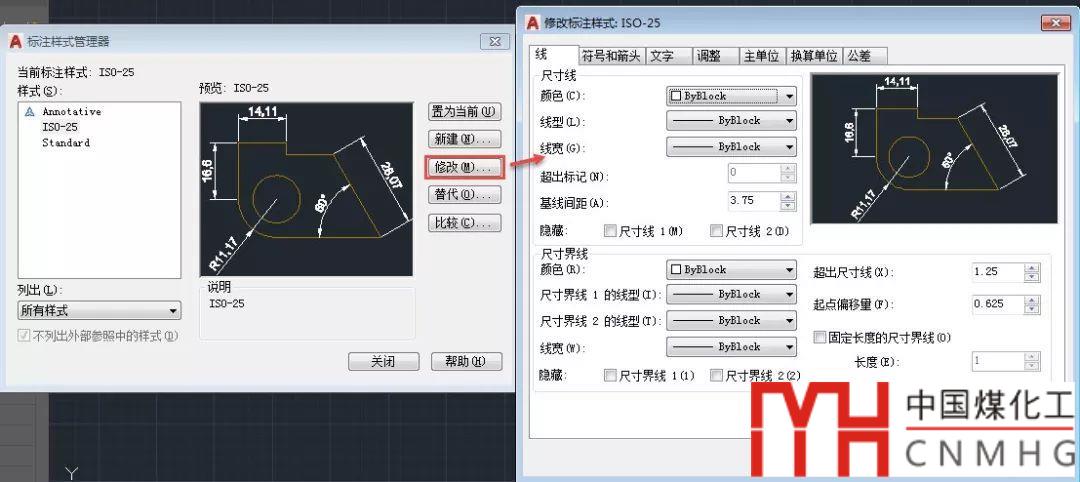

輸入D（DIMSTYLE）回車打開標注樣式管理器，選中一個標注樣式后點“修改"按鈕打開”修改標注樣式”對話框，如下圖所示。
我想初學者看到這樣的一個對話框估計頭都要炸了，參數太多了，分了7個選項卡，每個選項卡中還有一大堆參數，就算只修改標注外觀的幾個主要參數，如邊界線長度、箭頭大小、字高也很費勁。
假設行業和單位對標注樣式有比較嚴格的規定，我們可以按規定來設置這些參數，或者直接使用甚至好標注樣式的樣板文件。對于初學者，可以找一張樣例圖作為參照來設置這些參數。
每日一貼——CAD設置標注樣式的基本操作

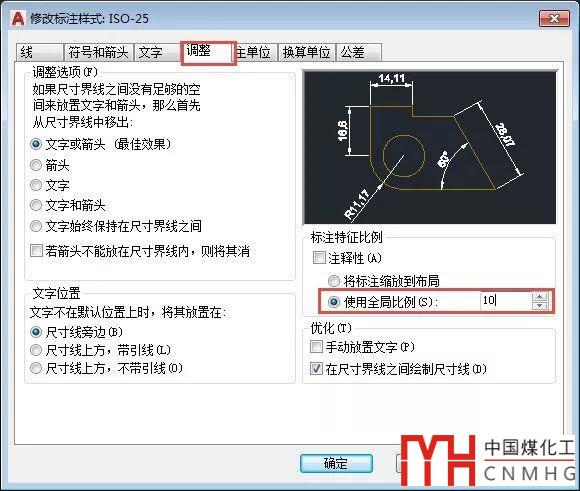

如果對標注的參數沒有特別要求，可以直接修改標注特征比例，如下圖所示。
什么是CAD的標注特征比例？應如何設置？
修改比例后再畫標注，標注的字高和箭頭等特征就會放大100倍，文字和箭頭就可以顯示正常了。
--提示：下面是廣告，不是本文圖片--
二、文字輸入后消失了
今天網友在群里問了這個問題，說新建圖紙后輸入完文字后就消失了，而且輸入的還是數字，我當時有點奇怪，不過他很快找到了原因，其實跟上面標注問題類似，就是文字太小了。但為什么輸入的時候不覺得文字小，輸入完文字就會變小得看不到了呢？

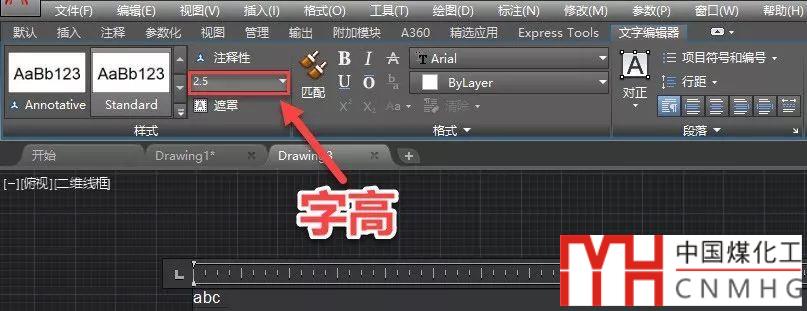

CAD在輸入或編輯文字的時候，如果字高在視圖中顯得特別小，軟件會自動將文字放大，如下圖所示。

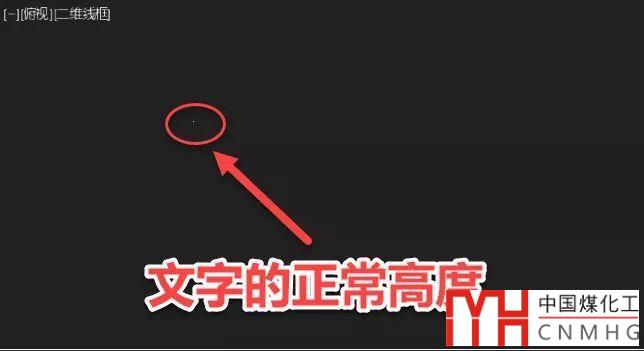

當編輯完確定后文字就會按正常的字高顯示，如下圖所示。

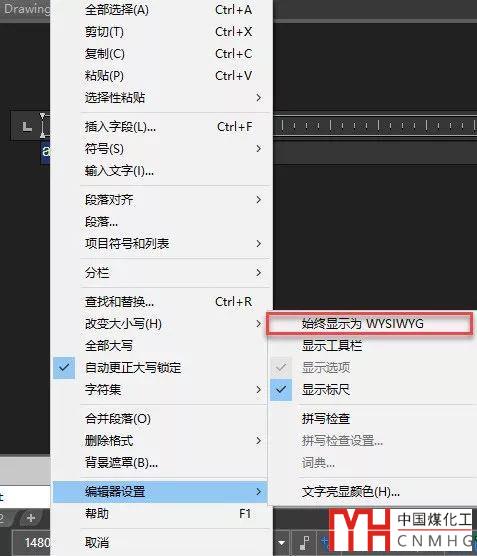

如果想讓文字在創建和編輯的時候看著跟編輯完一樣大，可以將多行文字的所見及所得WYSIWYG（WHAT YOU SEE IS WHAT YOU GET）選項打開，如下圖所示。
打開此選項后不會出現文字輸入或編輯后突然變得很小的問題，但要編輯和輸入文字就需要將視圖縮放到文字可以正常顯示的大小，而且如果被旋轉過的文字也會保持原來的角度，有時可能反而會不方便。
這個大家可以試試兩種模式的區別，然后決定自己應該用什么模式。
編輯多行文字有時會自動放大和旋轉，這個怎么控制？
有些問題知道原因后才發現原來這么簡單！從上面問題應該認識到我們不僅需要了解標注和文字的相關參數和設置，更重要的是要認識到畫圖前必須要有規劃，這張圖有多大，要用多大的圖框，打印比例應該是多少，打印出來的字高、標注、線寬應該是多少，知道這些比例后，才能確定我們應該怎么設置線寬、文字樣式、標注樣式、圖層等等，在繪圖過程中也就不會出現這樣的以外了！
以上技巧適用于AUTOCAD、浩辰CAD等類似軟件。
