前面的文章我們講過了S7-200 Smart系列PLC的擴展模塊（EM）中的數字量輸入模塊，今天這篇文章，我們來談?wù)剶?shù)字量輸出模塊。

注：本文用的縮略符"EM"是英文"Expansion module"的縮寫，表示"擴展模塊"。

根據輸出類型的不同，Smart系列PLC的數字量輸出模塊可分為晶體管（Transistor）輸出型和繼電器（Relay）輸出型；根據輸出通道數量的不同可分為8通道型和16通道型，兩者的組合產生了四種類型：8通道晶體管輸出型（EM DT08）、8通道繼電器輸出型（EM DR08）、16通道晶體管輸出型（EM QT16）和16通道繼電器輸出型（EM QR16）。

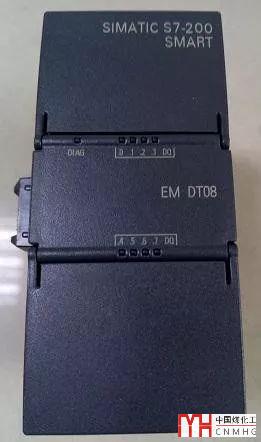

下面這張圖，是EM DT08的實物圖：

可能有的小伙伴會問：為什么8通道輸出模塊的名稱以"D"開頭（DT08、DR08），而16通道模塊的名稱是以"Q"開頭呢（QT16、QR16）？不應該被命名為"DT16"和"DR16"嗎？

原因是有另外兩種模塊被命名為"DT16"和"DR16"："DT16"是同時有著8通道數字量輸入和8通道晶體管輸出的模塊；而"DR16"是同時有8通道數字量輸入和8通道繼電器輸出的模塊；因此，16通道的純數字量輸出模塊被命名為"QT16"和"QR16"。

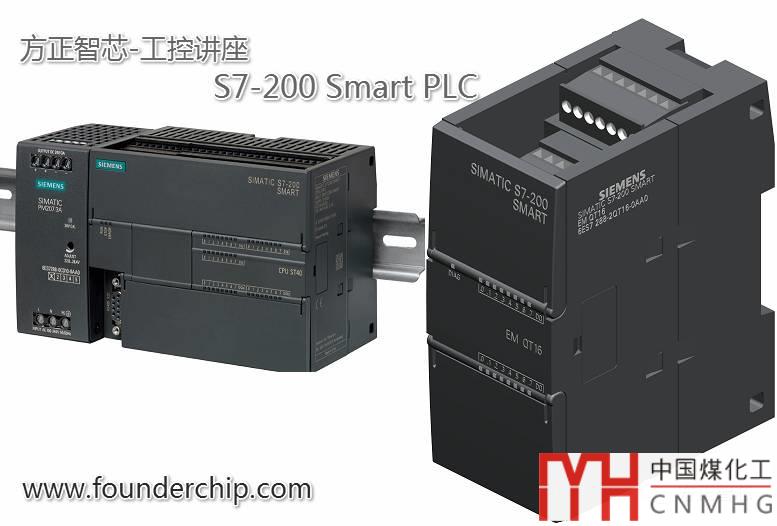

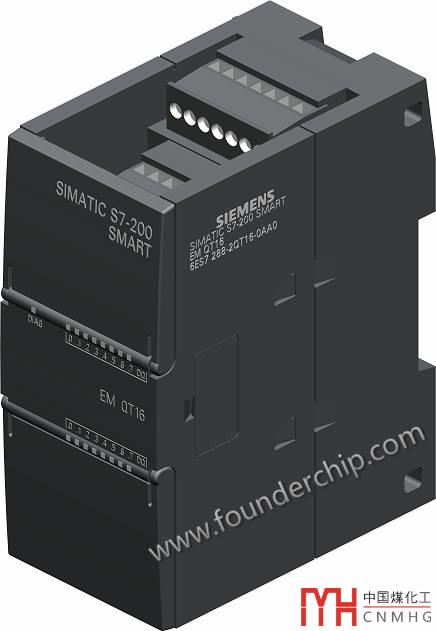

下面這張圖，是QT16的模型圖：

每個16通道繼電器輸出型模塊（EM QR16）消耗背板5V電流110mA，其它三種模塊（EM DT08、EM DR08和EM QT16）對背板5V電流的消耗均為120 mA。之所以特別強調背板電流的消耗，是因為CPU提供的背板5V電流有最大限值（ 比如ST40可提供的背板電流最大為1400mA），如果所有擴展模塊（EMs）消耗的電流總和超過了CPU提供的限值，這樣的系統是無法工作的。

關于模塊的輸出類型，EM DT08和EM QT16兩種晶體管輸出模塊，僅支持源型（Sourcing）輸出；對于EM DR08和EM QR16兩種繼電器輸出型模塊，模塊提供的通道是干接點（Dry Contact），可以接成源型（Sourcing），也可以接成漏型（Sinking）。但是為了設計與施工的統一，建議都接成源型。

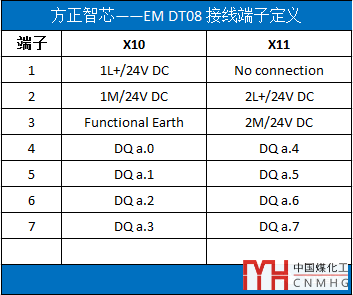

EM DT08有兩個接線端子，上面為X10，下面為X11，兩者的針腳定義見下表：

X10的1號、X11的2號端子接DC 24V+；X10的2號、X11的3號端子接DC 24V-（0V）；X10的3號為功能接地端子；

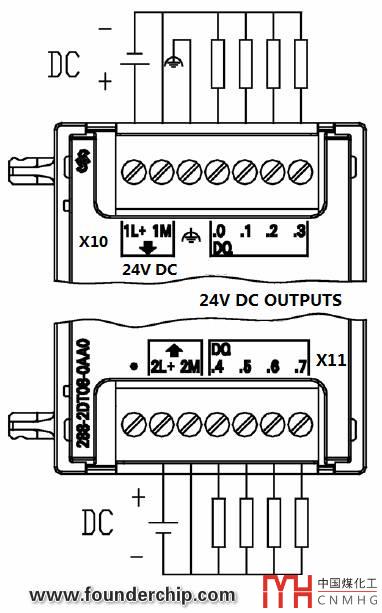

下面是EM DT08的接線原理圖：

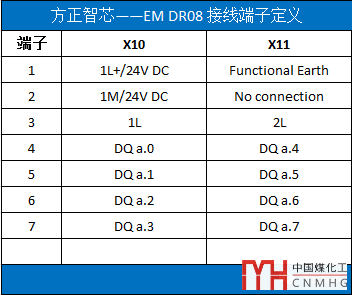

EM DR08的端子定義與EM DT08有所不同，見下表：

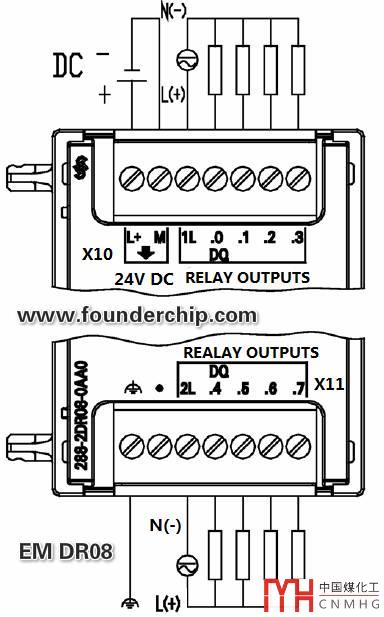

繼電器（Relay）輸出型的通道為干接點（Dry contact），可以接直流電（DC 24V）或交流電（AC 220V）。下面是EM DR08接交流電（AC）的接線原理圖：

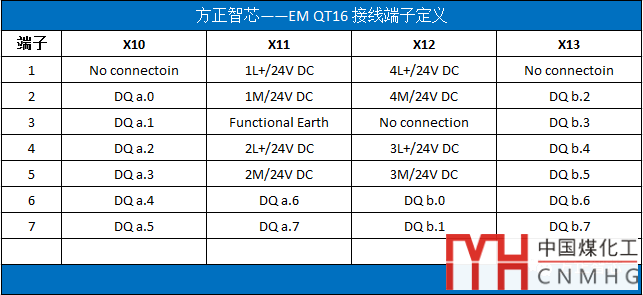

16通道晶體管輸出型EM QT16有四個接線端子，上面兩個為X10和X11，下面兩個為X12和X13，針腳的定義見下表：

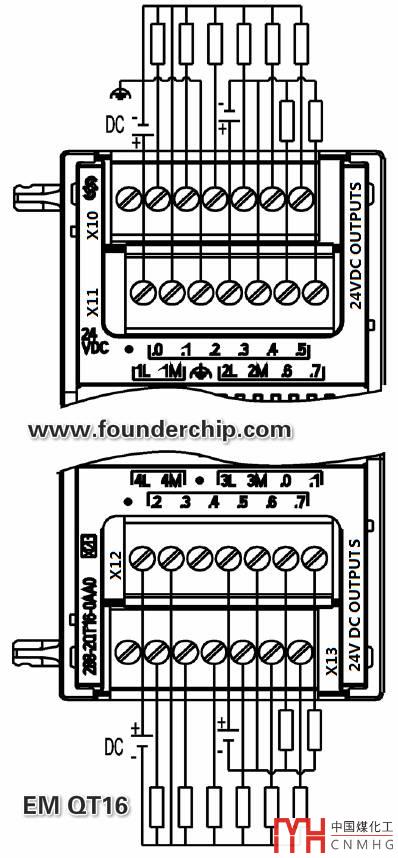

下面是EM QT16的接線原理圖：

好了，關于S7-200 Smart系列PLC的擴展模塊中的數字量輸出模塊就先聊到這里，相關參考文章：

認識S7-200 Smart系列PLC的擴展模塊之?dāng)?shù)字量輸入（EM DE）
