前兩篇文章我們對工業上的串口通信（RS232RS422RS485）進了簡單介紹，知道了通信的甲乙雙方如何在物理層面上建立起通信的鏈路。是不是有了這些條件通信的甲乙雙方就可以進行溝通了呢？

其實還是不夠的。這就好比兩個人打電話，電話線路是通暢的，但是兩個人說的不是同一種語言，一個人說中文，一個人說德文，說了半天一句沒聽懂，“你這是弄啥勒”？啪，電話掛掉了。

兩個講著不同語言的人是無法進行交流的，要想交流，就必須對語言進行統一，比如都用英文，這樣兩個人就能夠進行溝通，愉快的玩耍了。

工業上的通信和日常說話其實是一樣一樣的，當我們把物理上的線路都正確的連接后，還需要對相互的之間數據的發送接收進行相應的規定，這種規定稱為通信協議。

通信協議對數據報文進行了明確的定義，比如：幀的起始信號，結束信號，數據的長度，校驗碼等等。工業上的通信協議非常多，比如：Modbus總線協議；ProfiBus總線協議，ProfiNet總線協議，S7 通信協議；Interbus總線協議；汽車上用的最廣泛的CAN協議；及很多基于CAN協議的如DeviceNet,CanOpen等等。有了這些協議，通信的甲乙雙方（總線協議可以有很多通信小伙伴）就可以建立起連接，愉快的交換數據了。

今天我們要著重說的是串口通信的協議，稱之為ASCII協議。該協議有這樣一些參數：波特率，起始位，數據位，停止位，校驗位。

1）波特率（baud rate）：是指每秒鐘所傳輸?shù)淖址ㄒ卜Q為碼元）的個數。注意這里的字符不是字節，不一定是8位。波特率的單位是 “Baud”。

很多小伙伴容易把“波特率”和“比特率”進行混淆。比特是英文的"bit"的翻譯，表示二進制的“位”。比特率是指每秒鐘所傳輸?shù)奈坏膫€(gè)數，單位為bps(bit per second)。假設一秒鐘傳輸2個字節(一個字節有八個位)，比特率就是2*8=16bps。

再回到波特率，假如波特率中的字符（碼元）是這樣定義的：1個起始位，1個停止位，8個數據位 。那么碼元的總位數(bit)=1+1+8=10。在波特率等于9600的情況下，傳輸?shù)谋忍芈?9600*10=96000 bps。

2）起始位：串行通信在空閑的時候，總線上的電平為高電平（邏輯1），開始傳輸數據時，要先把總線上的電平拉低一個時間單位（邏輯0），稱為1個起始位。時間單位是與波特率相關的，波特率越高，時間單位的寬度越窄。起始位不需要設置，默認為1，是包含在數據位里的。

2）數據位：表示傳輸?shù)臄?shù)據的位數，范圍是5-8，通常是8位；注意，8位數據由于包含了一個起始位，其有效的數據位數為7位。

3）校驗位：

校驗是數據傳送時采用的一種校正數據錯誤的一種方式，通常分為奇校驗和偶校驗，串行通信中可以有如下幾種校驗位的選擇：

3.1）奇校驗(Odd)：數據在傳輸過程中，為1的位的總數應為奇數；若不是奇數，則校驗位=1；若是，則校驗位=0；

3.2）偶校驗(Even)：數據在傳輸過程中，為1的位的總數應為偶數；若不是偶數，則校驗位=1；若是，則校驗位=0；

3.3）空位校驗(Space)：校驗位=0

3.4）標記校驗(Mark)：校驗位=1

3.5）無校驗(no parity)：不使用校驗位

4.停止位：當一個字符的數據傳輸完成后，要把總線的電平拉高。停止位也是以時間長度來衡量的，通常可以選擇“1”，“1.5”，“2”。以1.5為例，它表示停止位的高電平要保持1.5個時間單位的長度（取決于波特率）。停止位之后總線就轉入空閑狀態等待下次的起始信號。

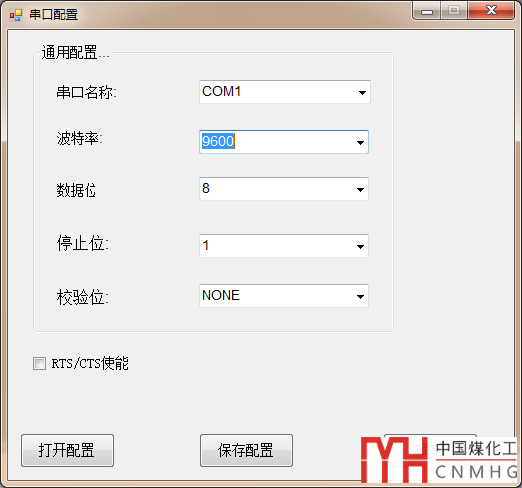

下圖就是方正智芯的串口調試軟件“Como”的串口配置界面（我們后續文章將會講到這個軟件）。

這里注意的是“串口名稱”這一項，計算機上可能有很多串口，COM1，COM2等，在這里選擇你要使用的是哪個串口。

細心的小伙伴可能會發現，在上圖的界面中，有個"RTS/CTR使能"的選項，這是什么東東呢？這就要說到串行通信的“流控制”（handshaking）了。

這里所說的“流”，是指數據流。數據在兩個串口之間進行傳輸時，有時候會出現數據丟失的情況。因?yàn)殡m然我們配置好了波特率，數據位等相關的信息，但是兩個串口各自的數據處理速度很多時候是不一樣的。比如臺式機與單片機的通信，當單片機來不及處理臺式機發來的數據時，就會造成數據緩存區滿的情況。如果此時臺式機繼續發送數據，單片機就無法接收這些數據，從而造成數據丟失。

為了解決串行通信中甲乙雙方數據處理速度不同造成的數據丟失的情況，聰明的工程師們提出了“流控制”的概念。流控制有兩種：一種是硬件流控制，一種是軟件流控制。

1）硬件流控制。所謂硬件流控制，是指利用硬件線路的電氣信號進行發送和接收的控制，硬件流控制必須用電纜將相應的控制引腳進行連接。例如當使用RTSCTS這一對硬件流控制，首先要將通信甲乙雙方的RTS和CTS進行連接（如果你不清楚RTS和CTS是什么含義，請參考文章：工業串口通信之掀起串口的蓋頭）。

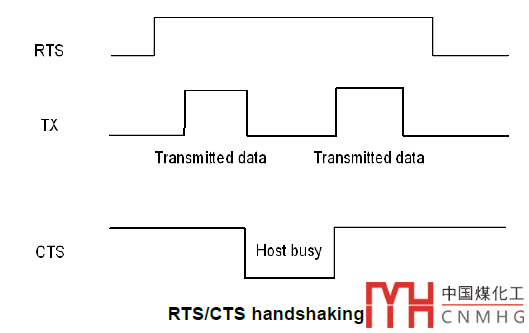

下圖是Datalog 掃碼槍硬件流控制（RTSCTS）的示意圖：

當掃碼槍要發送數據時，先將RTS的電平拉高，然后檢測CTS的電平，如果CTS為高電平，則啟動數據的發送。如果CTS為低電平，則暫停數據的發送。當數據發送完畢時，將RTS的電平拉低。

硬件流控制還可以使用DTR和DSR這一對連線的信號，和RTSCTS類似，不再贅述。

2）軟件流控制

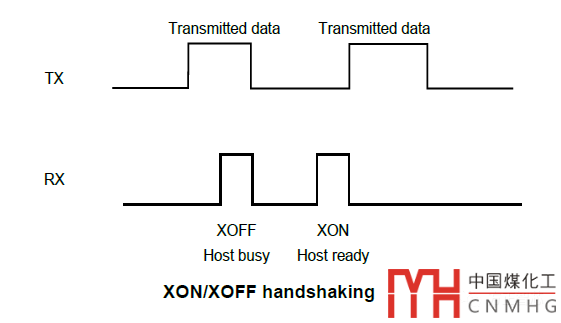

硬件流控制由于需要相應的電纜接線，會增加項目的成本。在某些對控制要求不是很嚴格的場合，可以使用軟件進行流控制。軟件流控制一般通過XOFF和XON來實現。還以Datalog的掃碼槍為例，如下圖：

當上位機或PLC（Host）的輸入緩沖區內的數據超過設定的上限值時（比如緩沖區大小的75%），上位機發送XOFF字符（13 Hex，表示16進制的13）。掃碼槍收到XOFF字符即停止數據的發送。當上位機或PLC（Host）的輸入緩沖區的數據恢復到正常范圍時，上位機發送XON字符（11 Hex,表示16進制的11），掃碼槍收到XON字符時，就繼續發送數據。

軟件流控制可以減少布線的成本，但是在設計程序時必須謹慎使用0x13(13 Hex）和0x11(11 Hex)這兩個字符作為數據包的內容，否則很有可能引起軟件的誤操作。

這篇文章我們?cè)敿?xì)介紹了工業串口通信中各通信參數的含義及如何配置，并對通信過程的“流”控制進行了講解，相信到目前為止，你已經對串口通信有了不錯的理解了。下一篇文章我們將講解PLC是如何接收發送串行數據的，敬請期待“工業串口通信之PLC的串口模塊”
