也許你沒有注意到，當你每一次敲擊鍵盤或點擊鼠標的時候，電腦主板上的CPU都會觸發一個中斷來處理你的請求。中斷（Interrupt），是微型計算機能夠處理紛繁復雜的信號，以“事件”的方式來執行任務的基礎。工業現場的PLC其本質是單片機（MCU），同樣具有中斷處理的能力。今天這篇文章，我們就以西門子的S7 系列PLC為例，來談?wù)凱LC的中斷管理機制。

說了半天，什么是“中斷”呢？（注意，這里有個概念），所謂中斷（英文名稱：interrupt），是指CPU（PLC）停止當前正在執行的任務，轉而去執行其它任務的過程。CPU本來手頭上是有活在干的，由于一個請求（中斷請求），它放下了手中的活，來處理這個請求（中斷處理），這個過程，稱為“中斷”。打個比方，比如當我正在跟同事吹呼我多能喝的時候，我老婆來電話了。你說我接還是不接？（不接的后果你懂得）我肯定乖乖的接起電話“喂，親愛噠。。。”。

不許笑，這是一個典型的中斷過程：當中斷請求（老婆來電話）產生后，CPU先把當前運行任務的寄存器的數據保存到中斷堆棧中（保存現場，我暫停與同事的聊天并記住話題說到哪里）；然后跳轉到中斷處理函數的入口開始執行中斷處理函數（接聽電話）；處理完畢后，返回到原來的函數，從堆棧中取出原來保存的數據，繼續執行原來的程序（中斷現場恢復，繼續原來的聊天話題）。

簡單來說，中斷過程包括：中斷請求—保存現場—處理中斷—恢復現場。其中“保存現場”和“恢復現場”的工作由操作系統完成，我們只需要集中精力來完成“中斷處理”的工作就可以了。

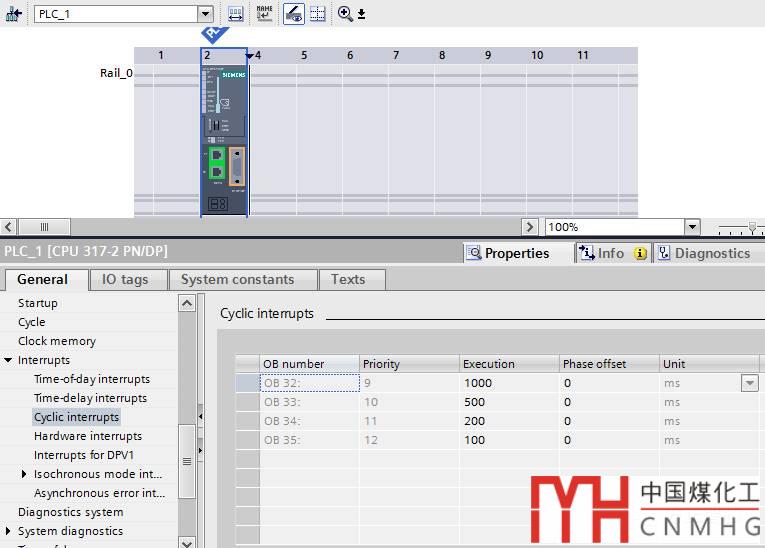

在西門子S7 系列PLC中，根據中斷類型的不同，可以分為：日期時間中斷（Time-of-date interrupt），延時中斷（Time-delay-interrupt），循環中斷（Cyclic interrupt），硬件中斷（Hardware interrupt），異步錯誤中斷（Asynchronous error interrupt），同步錯誤中斷（Synchronous error interrupt）。下圖是CPU317硬件組態中顯示的可組態修改的中斷類型：

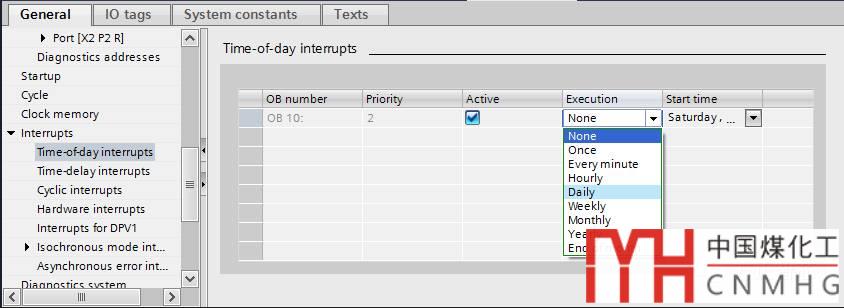

我們以日期時間中斷（Time-of-day interrupt）為例：其“執行（Excution）”可以選擇“一次（Once）”，“每分鐘（every minute）”，“每小時（Hourly）”等等，選好執行方式，并勾選前面的“激活（Active）”選項，下載到PLC后就可以激活該中斷功能。如下圖：

中斷功能激活后，PLC又是怎樣來處理該中斷的呢？

S7 的PLC通過特定的組織塊（Organization Block，OB）來執行“中斷處理”的任務。比如上圖中的OB 10就是來處理日期時間中斷的組織塊。當中斷發生后，操作系統（PLC都有操作系統的，我們用Step7寫的程序都是用戶程序）會調用OB10并執行里面的代碼（用戶程序）。

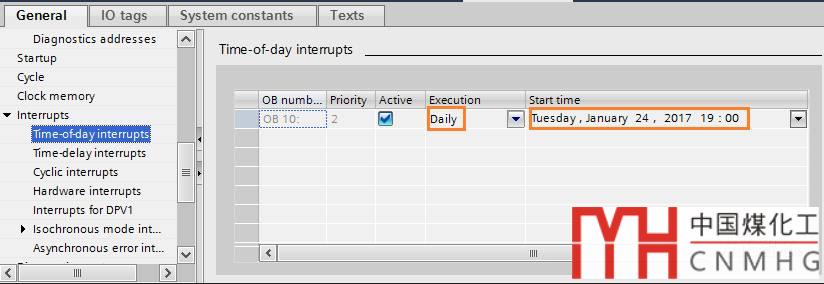

比如說，我們想完成一個“每天晚上7點給爸媽打電話”的任務，你可以在“執行（Excution）”中選擇“每天（Daily）”，在“起始時間（Start time）”里設定成“2017-2-24 19:00”，如下圖：

然后添加“組織塊OB10”，在里面寫“給爸媽打電話”（注意這里是偽代碼哦）。

這樣每天晚上7點，就會觸發一個日期時間中斷（Time-of-day interrupt），然后CPU就會去執行OB10里面的代碼，提示你給爸媽打電話（有空常回家看看，沒空多打個電話）。

關于延時中斷，循環中斷等，其執行機制是一樣的（使用方法有所不同，本文著重介紹中斷機制，方法后續介紹）。

中斷機制的使用節省了PLC的運行資源，提高了運行的效率。為啥這樣說呢？我們知道，無論是PLC還是單片機，其程序都有一個入口函數（主函數），其中的代碼是從上到下，從左到右順序執行的。如果沒有中斷，我們要想知道某個事件有沒有發生，就只能不斷的去查詢?cè)撌录臓顟B(tài)。這些空循環的代碼會耗費CPU寶貴的運行時間，降低程序的運行效率。有了中斷機制后，CPU可以集中精力處理別的任務，只需在中斷發生后，進行中斷處理即可，這在很大程度上提高了運行的效率。

打個比方，你想看看這個月的工資發了沒有？如果你每天都去柜臺查詢的話會很累是不是？當你啟用中斷機制，開通短信通知功能，發工資后自然就會收到短信通知（中斷請求）。你一看短信：“您尾號8888的儲蓄卡12時7分8秒收到工資12218.6元，賬戶余額12220.6元”。哈哈，好高興呀。過了一會兒，又收到一條短信：“您尾號8888的儲蓄卡12時10分3秒轉賬支出人民幣12000.0到你老婆的賬戶，賬戶余額220.6元”。“額，此處省略一百個字。。。”。
