圖紙對文字高度是有要求的，但在用CAD畫圖的時候，標注樣式中會設置文字高度，但在設置文字樣式的時候卻經常保留文字高度為0，而不設置文字高度，如下圖所示。

這是為什么呢？文字設置固定高度有什么影響，什么時候可以設置文字高度呢？

文字樣式高度設置固定值跟設置成0有什么區(qū)別？

如果當前文字樣式高度為零，在輸入單行文字的時候會提示讓輸入文字高度，如果當前文字樣式設置了固定高度，輸入單行文字的時候就不會再提示輸入高度。

如果當前文字樣式高度為零，在輸入多行文字時候文字默認高度為TEXTSIZE變量設置值，如果當前文字樣式設置了固定值，輸入多行文字的時候的默認高度就是文字樣式的文字高度。

多行文字字高的設置方法

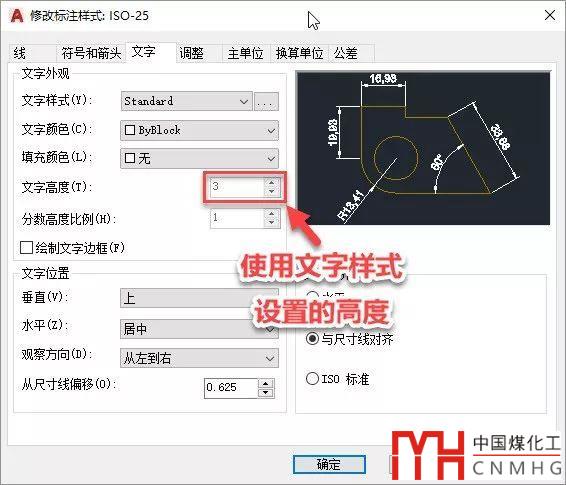

如果標注樣式使用的文字樣式的高度設置為0，在標注樣式里就可以調整字高，如果文字樣式的高度設置成固定值，那么標注樣式就無法無法調整字高了，如下圖所示。

如果圖中使用某種文字樣式的所有文字，包括標注樣式、表格樣式等用到的文字高度都相同的話，就可以將文字設置成固定高度。如果圖中使用此文字樣式的文字高度各不相同，有的高度是3，有的是5，就需要將文字高度設置為0，在圖中再根據需要去調整。

關于文字樣式的注釋性

標注樣式可以設置一個1:1的基準樣式，然后可以根據打印比例來設置特征比例，標注線長度和字高就可以按比例調整。文字樣式樣式參數比較少，就沒有類似的比例參數。但文字與標注一樣，也有適應打印比例要求。比如說我們要將1:100的圖紙調整成1:200打印，或者要同時適應多種不同的比例，因此AUTOCAD在文字、標注、填充、圖塊等注釋性對象中添加了注釋性的設置。

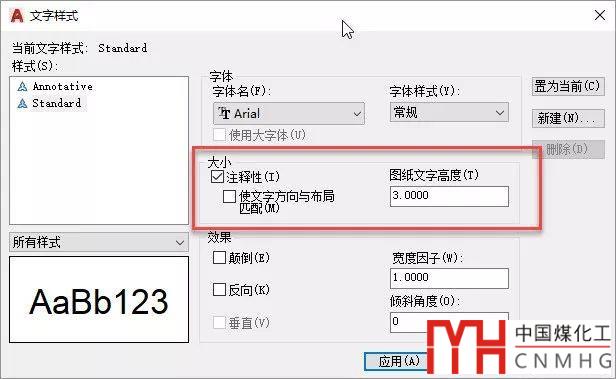

比如我們將一個文字樣式的高度設置為3，然后勾選"注釋性"，那么在書寫文字對象后就可以給文字添加不同比例，然后再不同比例的視口中文字可以顯示成相同的高度。操作方法如下：

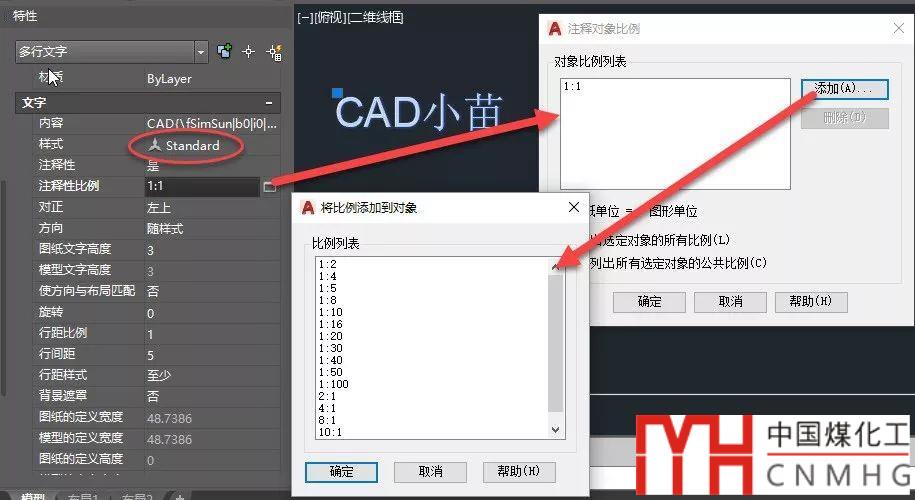

當前文字樣式設置了注釋性后，選中此文字，可以輸入OBJECTSCALE命令，也可以在特性面板中單擊“注釋性比例”后面的按鈕，打開對象比例對話框，添加要使用這些文字的視口的比例，如下圖所示。

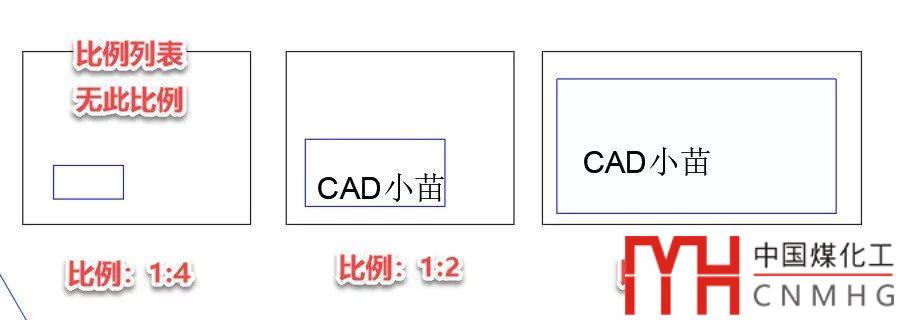

比如我們添加比例1:1和1：2，然后在布局空間設置三個比例分別為1:1、1:2和1:4的三個視口，可以看到在不同比例的視口中用作參照圖形的矩形尺寸會跟隨視口比例變化，但1:1和1:2的視口中文字的高度是相同的，因為文字的比例列表中沒有添加1:4，1:4的視口中此文字就不會顯示，如下圖所示。

希望通過上面的講解讓大家了解文字樣式高度設置為0，設置為固定高度，設置注釋性的作用和影響，自己可以根據圖紙的需要來決定如何設置。
