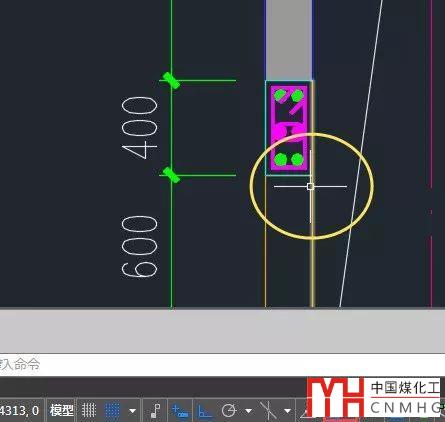

有好幾位朋友問了類似的問題，比如:已經設置了對象捕捉選項并打開了對象捕捉，但是鼠標放在任一圖形的 特征點如端點、中點附近都不顯示捕捉標記，是什么原因， 如下圖所示。

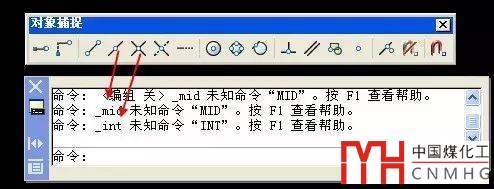

還有打開捕捉工具欄，單擊了中點捕捉按鈕，或者按SHIFT+右鍵選擇了中點捕捉，結果居然提示是未知命令，如下圖所示。

為什么會提示捕捉是未知命令？為什么打開了捕捉卻沒有捕捉到點呢？

這有幾種可能，一種是捕捉的操作方法不對，一種是圖紙確實有問題，還有一些命令會自動關閉對象捕捉，下面我就來看一下相關的問題。

每日一貼——CAD對象捕捉的相關問題和技巧

CAD對象捕捉的靈敏度由什么控制？

一、操作問題

首先，我們要知道對象捕捉并不是命令，只是在繪圖中輔助定位的一些工具，并不能單獨使用。捕捉工具只有在定位點的時候才起作用，比如我們畫直線、指定移動的基點和目標點、定義打印的窗口等這些操作時捕捉才會起作用，如下圖所示。

也就是當命令提示指定點的時候，如果你設置了捕捉選項并打開了對象捕捉，捕捉這時候就可以起作用了，當光標移動到圖形上時，找到滿足條件的特征點的時候就會出現捕捉標記。在提示輸入長度或?qū)挾鹊阮?lèi)似參數時對象捕捉也是有效的，因?yàn)榭梢酝ㄟ^(guò)在圖中拾取兩個點來定義長度和寬度。

如果命令行沒有執行任何命令在對象捕捉工具欄或右鍵菜單中選擇捕捉方式或直接輸入捕捉參數，就會提示未識別的命令。當命令提示選擇對象、提示輸入其他參數時，捕捉是不起作用的，輸入捕捉選項有時會提示無效的關鍵字。

二、與命令有關

有些命令雖然也是要拾取點，但卻會禁用捕捉，比如在封閉區域內拾取點來創建填充的時候。

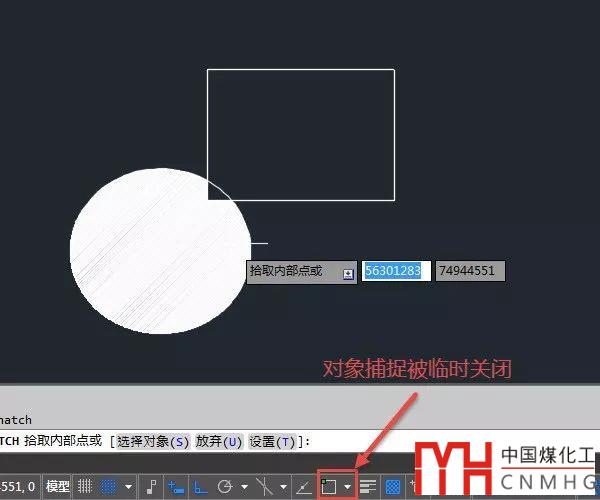

填充提示拾取內部點的時候，為了避免點被定義到邊界線上，CAD軟件還會自動將對象捕捉關閉，不過此時我們可以通過捕捉工具欄或輸入捕捉方式的簡寫來調用捕捉命令，如下圖所示。

因?yàn)槲覀冃枰叭√畛鋮^(qū)域內的一點，如果捕捉圖形邊界，反而會無法填充。當CAD自動關閉對象捕捉的時候，我們就沒有必要強行去捕捉了。

在MVSETUP對齊兩個視口的視圖的時候，捕捉有時也會臨時失效，必須通過捕捉工具欄或輸入捕捉參數來進行捕捉。

如何對齊CAD布局中兩個視口的視圖？

除此以外，一些專業軟件在執行一些功能時會自動設置命令所需的捕捉方式。

三、圖紙的問題

如果在命令行提示指定點的時候捕捉仍無法使用，那就需要看看是不是CAD或圖紙出什么問題了，這種情況還真遇到過，而且原因很奇特。

當時群里問網友是不是開了柵格捕捉或極軸追蹤，柵格捕捉或極軸追蹤有時候會干擾捕捉，但從網友發的視頻來看畫線的時候根本不出現捕捉標記，顯然不是這些原因。

把圖紙發過來后，很快就找到了原因和解決方法，下面就來看看到底是怎么回事。

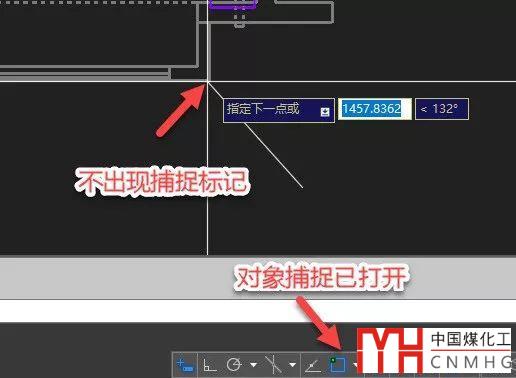

打開圖紙，畫線，將光標移動到圖形上，果然不會出現捕捉標記。

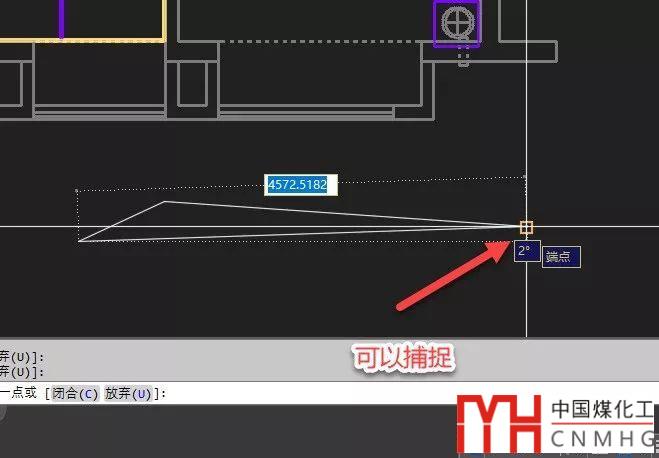

確實很奇怪，我在空白處畫一條直線，這條直線是可以捕捉的，如下圖所示。

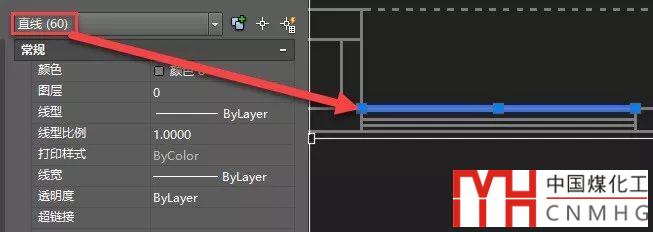

這說明在這張圖紙中捕捉是沒有問題的，并不是設置有任何問題，問題肯定出現在圖形上。我打開特性面板（CTRL+1），框選了一條圖中的一條直線，發現了一個奇怪的現象，而這就是問題的根源，如下圖所示。

居然有60條重合的直線！

還好CAD提供了消除重現的命令：OVERKILL。

每日一貼——CAD繪圖時圖形重合或重疊怎么辦？

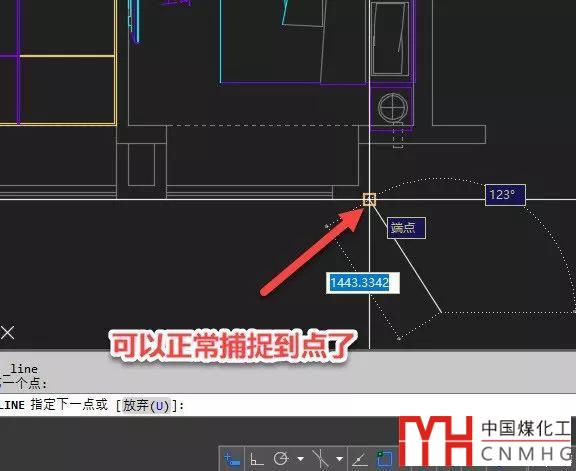

將重線處理過后，再來捕捉就一切正常了，如下圖所示。

重疊圖形清理完后，圖形的顯示發生了變化，線由粗線變成了細線，關鍵是可以正常捕捉到點了。

確實不太明白為什么一張圖要原地復制60遍，更沒想到的是：當大量圖形重疊的時候，CAD由于同時捕捉到點數量太多，反倒不顯示捕捉標記了。

其實在這種狀態下，臨時捕捉還是可以捕捉的，比如用SHIFT+右鍵打開捕捉菜單，選擇一種捕捉方式，在重疊的圖形下也可以捕捉得到，如下圖所示。

我們只要規范畫圖，應該不會出現這種奇葩的圖紙，也就不會出現這樣的問題。
