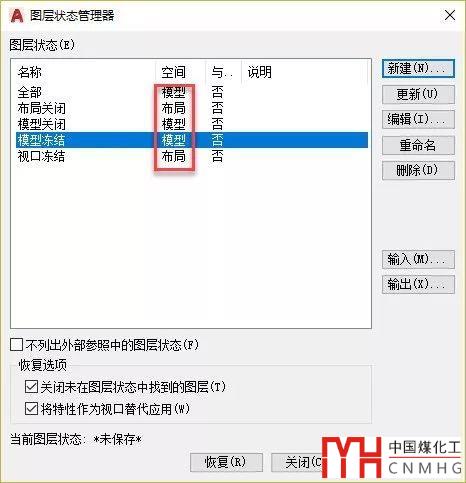

有網友拿到一張圖紙，圖層狀態管理器中保存了很多圖層狀態，打開圖層狀態管理器，后面會顯示模型或布局，如下圖所示。

他問：能不能將模型的圖層狀態變成布局的圖層狀態，這里的模型和布局有什么關系？

其實這個模型和布局好理解，模型就是在模型空間里保存的圖層狀態，布局就是在布局空間保存的圖層狀態。

但這個模型和布局是不能隨便改的，因?yàn)槟Ｐ涂臻g和布局空間中圖層的狀態屬性是不同，在布局中除了有模型空間的相同的圖層開關、鎖定、凍結、顏色、線型、線寬等屬性外，還有針對視口的凍結、顏色、線型和線寬屬性，因此模型和布局空間的圖層狀態是不能隨意切換的。

但這并不是說在模型空間或布局空間設置的圖層狀態不能在其他空間里恢復，只是有時恢復后圖層的設置會發生變化，下面我們用一個例子簡單看看一下。

我創建了圖層1到圖層5，顏色分別設置成了5種顏色，然后分別在模型空間和布局空間創建了幾個圖層狀態，我們可以嘗試在另外空間恢復圖層狀態看一下什么效果。

1、模型空間關閉圖層的圖層狀態

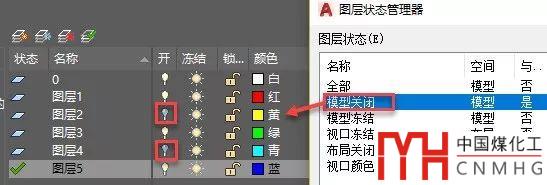

在此圖層狀態下，圖層2和圖層4被關閉。

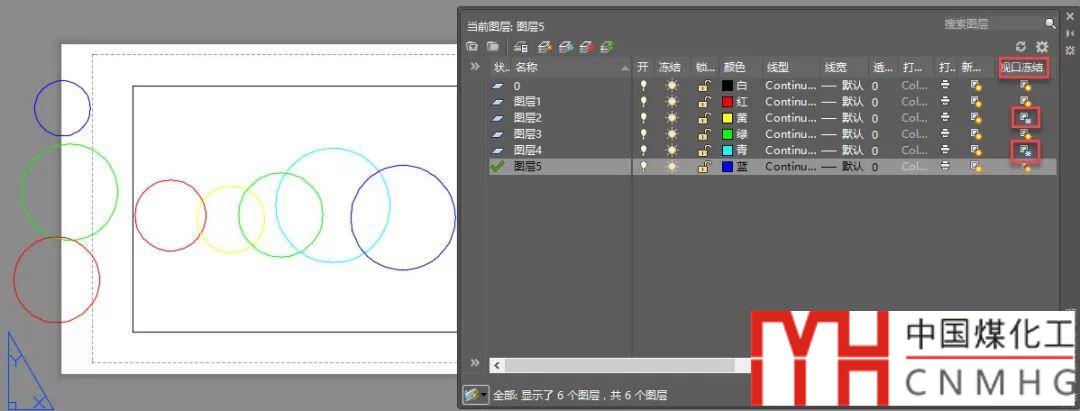

切換到布局空間，將所有圖層都打開。先不進入視口，恢復此圖層狀態，可以看到在圖紙空間中圖層2和圖層4上的圓消失了，而視口內的的圓仍顯示，打開圖層狀態管理器，可以看到圖層2和圖層4并未關閉，而是被視口凍結了，如下圖所示。

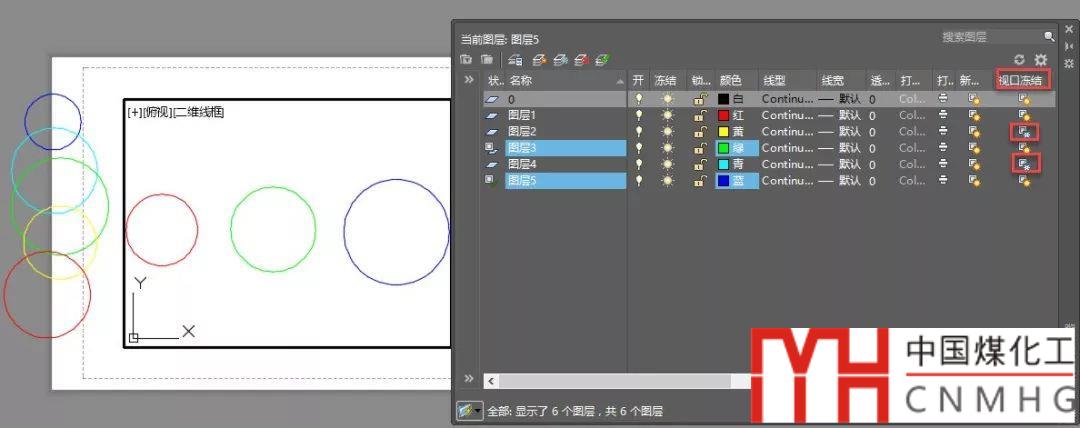

將這個兩個圖層解除凍結，恢復所有圖層顯示，然后雙擊進入視口，再次恢復“模型關閉”的圖層狀態，這次圖層的狀態看上去是一樣的，但圖形的顯示效果是不同的，如下圖所示。

通過上面的測試我們發現兩個問題：

1、模型空間圖層的關閉狀態到布局空間恢復的時候，就變成了視口凍結。

2、在布局的圖紙空間，雖然沒有進入視口，但也相當于有一個視口，可以單獨設置凍結、顏色、線型、線寬。

2、布局空間凍結圖層的圖層狀態

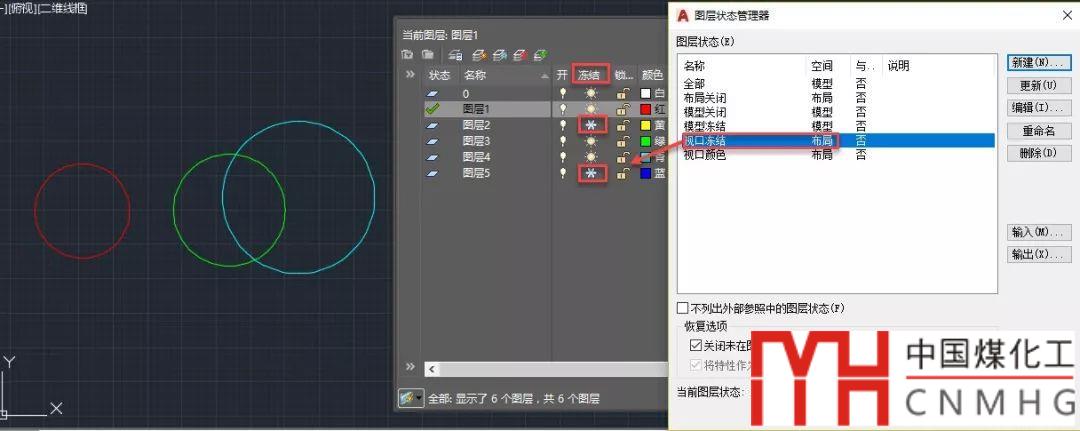

在布局視口里凍結了兩個圖層后保存了一個圖層狀態，到模型空間恢復此圖層狀態，會看到模型空間中這兩個圖層也被凍結了，如下圖所示。

模型空間凍結這兩個圖層，等于在布局空間中所有視口中這兩個圖層都凍結了。

如果在圖層狀態中保存了針對視口單獨設置了圖層顏色，到模型空間中恢復的話，會直接變?yōu)閳D層顏色。

小結

根據上面兩個簡單的例子可以看到，雖然在模型空間或布局空間恢復其他空間的圖層狀態時，看上去效果是類似的，但其實恢復后圖層的屬性是不同的，因此不建議在模型空間和布局空間恢復其他空間的圖層狀態。
