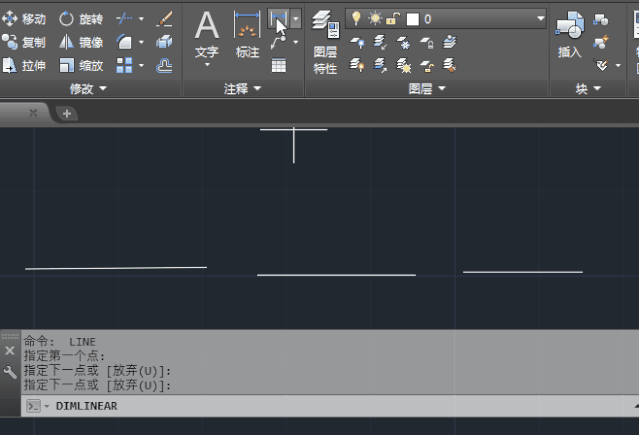

在有些圖紙中按正常操作標注圖形尺寸時，標注的是散的，文字、

線和箭頭都是分離的，如下圖所示。

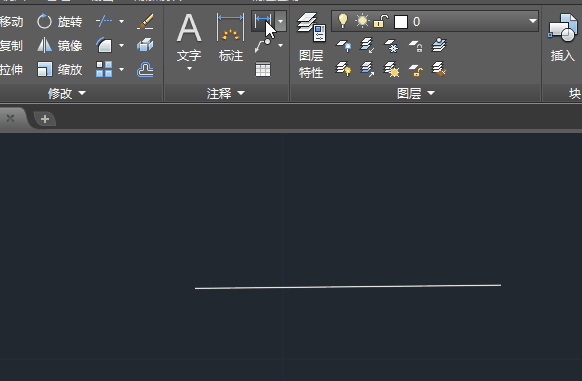

有些圖紙中，標注完尺寸，雖然標注是一個整體，但修改編輯圖形時，標注尺寸不會跟隨變化，如下圖所示。

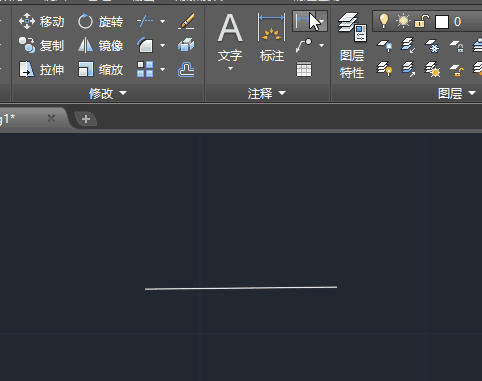

而正常狀態下，如果我們捕捉點或選擇對象進行標注，標注完后，在調整圖形尺寸時，標注是會跟隨變化的，如下圖所示。

標注跟隨圖形移動和變化，就是標注跟圖形之間建立了關聯關系。為什么有時候標注跟圖形是關聯的，有時候不關聯，有時甚至是散的呢？

這個是由一個系統變量控制的，這個系統變量就是DIMASSOC，DIM是DIMENSION尺寸的簡寫，ASSOC是ASSOCIATE關聯的簡寫。這個變量有0,1,2三個數值。

當數值為0時，創建的標注是散的，跟標注被炸開X后的效果一樣，線、文字、箭頭都是完全分離的。

當數值為1時，標注是一個整體，但不與圖形關聯，無論如何調整圖形，標注都不跟隨變化。

默認數值為2時，如果通過捕捉點或選擇對象創建標注，標注就會跟圖形建立關聯關系，不僅在模型空間內可以關聯，在布局的圖紙空間（視口外）捕捉或選擇模型空間（視口內）對象進行標注時，也可以關聯，CAD會自動計算視口比例，直接標注的是模型空間的尺寸。

另外需要注意的時，我們修改DIMASOC變量的值，只能影響后面新創建的標注，無法影響之前創建的標注。假設DIMASSOC設置為0后創建了幾個標注，發現標注是散的后將變量值修改成2，這只能保證后面創建的標注是整體而且可以關聯，但之前散的標注無法改變。

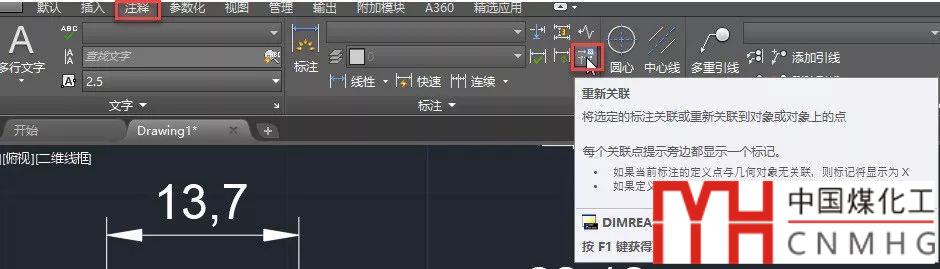

在CAD高版本，對于是整體但和圖形不關聯的標注，可以通過標注重關聯DIMREASSOCATE命令，讓這些標注跟圖形重新建立關聯關系，如下圖所示。

DIMASSOC默認值是2，但如果操作不正確，標注也是無法跟圖形關聯的，必須使用捕捉和選擇對象來創建標注。

但有網友說他圖紙中DIMSSOC設置為2，但標注確實散的，這個就可能是標注被炸開，或者使用的并不是CAD軟件自帶的標注功能，可能用的是某些插件或?qū)I(yè)軟件提供的標注功能，就需要從其他方面找原因了。
