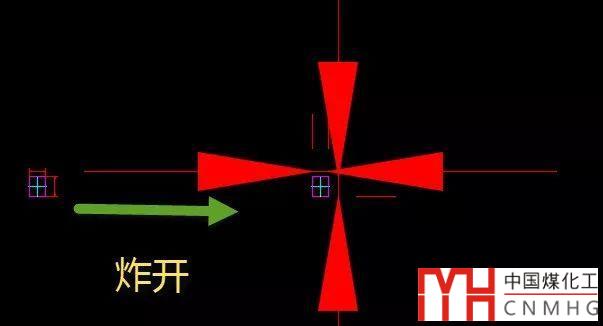

前幾天剛講過標注經常會出現的問題，這兩天又有網友問標注相關的問題：圖塊中有標注，炸開后標注就變得特別大，為什么？如下圖所示。

雖然看起來很奇怪，但其實不難找出原因，因為箭頭和標注線都明顯放大了很多倍，肯定跟標注的特征比例有關系，只是要看為什么炸開后會變了。

每日一貼——CAD標注幾個常見問題的原因和解決方法？

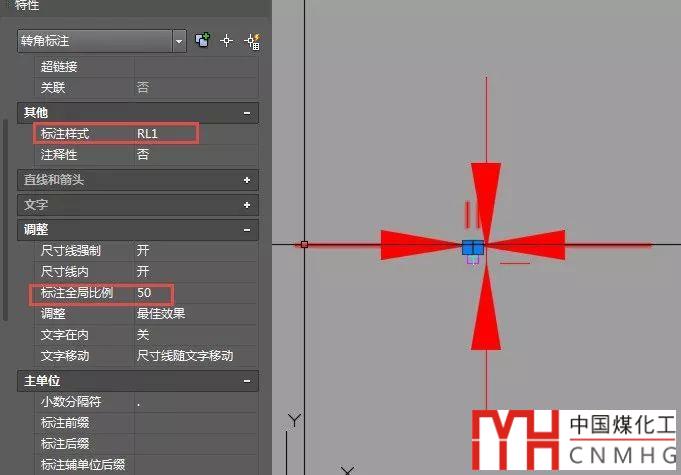

先雙擊進入圖塊，選中標注，查看標注使用的標注樣式和特征比例的設置，如下圖所示。

可以看到進入塊編輯后，標注的顯示跟炸開后效果是一樣的，標注樣式是RL1，標注全局比例（特征比例）的設置是50。

問題就出在標注全局比例是50上了，箭頭被放大了50倍，標注線也被延長了50倍。圖塊比例是1，并沒有被縮小，但為什么在圖塊內卻顯示正常呢？

我來重現一下他的問題出現的過程：建立標注樣式后，比例是1，先繪制了圖形和標注，做成圖塊后，將標注樣式的特征比例又設置成了50，標注了其他圖形。估計這張圖不是他自己做的，否則他應該知道原因。

解決辦法：

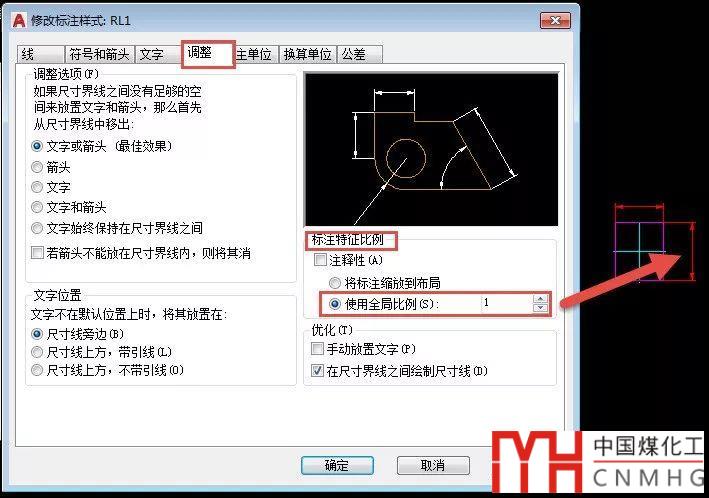

輸入D，回車，打開標注樣式管理器，將此標注樣式的特征比例修改成1，就可以了。如下圖所示。

還有一種方法，就是直接用變量設置全局比例，輸入DIMSCALE，回車，輸入1，但這種方式可以解決炸開圖塊的問題，等于給標注添加了一個替代參數，不利于標注的后續編輯和調整。

之前雖然總結了一些常見問題，但不可能列出所有問題，其實如果了解了之前文章中介紹的標注參數的話，也很容易找到原因和解決辦法。大家如果還有其他問題請留言或發消息。
